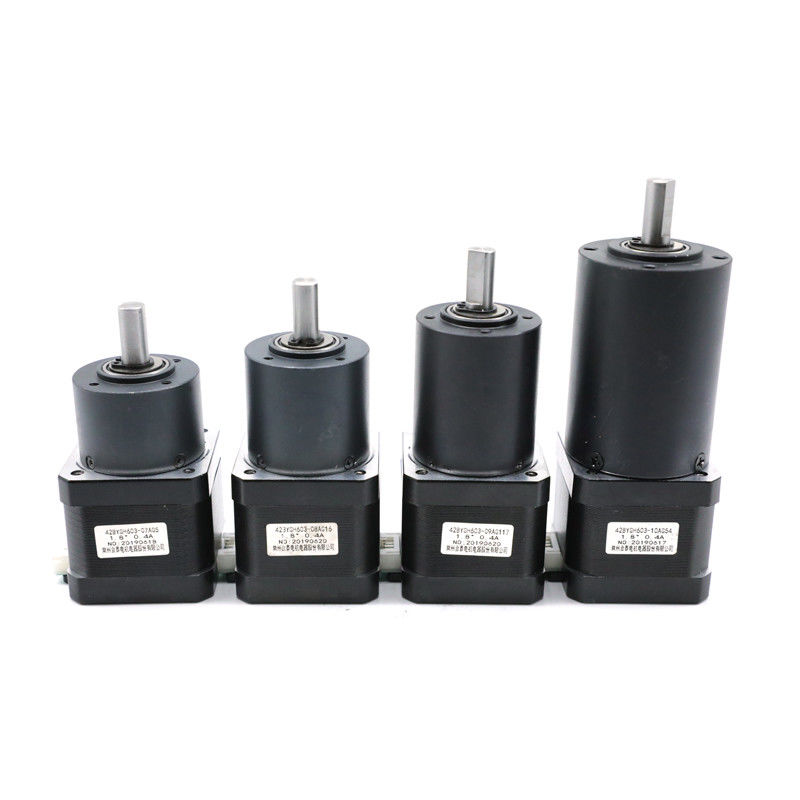

Motore passo-passo con cambio a 4 fili da 1,8 gradi 42 mm

  • 1.8degree 4 Wire Gearbox Stepper Motor 42mm
  • 1.8degree 4 Wire Gearbox Stepper Motor 42mm
  • 1.8degree 4 Wire Gearbox Stepper Motor 42mm
Luogo di origine La Cina
Marca HeTai
Certificazione CE ROHS ISO
Numero di modello 42BYGH
Quantità di ordine minimo 50
Prezzo USD
Imballaggi particolari Cartone con la scatola interna della schiuma, pallet
Tempi di consegna 25 GIORNI
Termini di pagamento L/C, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione 10000 pc/mese

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome del prodotto Motore della scatola di cambio a gradini Materiale per l'alloggiamento della scatola di cambio Metallurgia delle polveri, lega di zinco
Casella di cambio di accoppiamento 36 mm, 42 mm Accuratezza di punto ± 5%
Aumento della temperatura ℃ 80 massimo Resistenza dell'isolamento CC di 100MΩ Min.500VC
Temperatura ambiente -20°C~+50°C Forza dielettrica 500VAC 1 minuto
Carico radiale ((10 mm dalla fianchetta) N ≤ 120 carico assiale dell'albero ((N) ≤80
Evidenziare

4 motori passo a passo del cambio del cavo

,

motori passo a passo del cambio 1.8deg

,

1
Lasciate un messaggio
Descrizione di prodotto

42BYGH 0.4-1.7A Motore a cambio planetario a passo standard corrente



Il motore della serie 42BYGH può abbinare cambio 36mm, 42mm.Lega di zinco e metallurgia a polvere. Il rapporto di riduzione della lega di zinco da 36 mm è di 1/12.



Specifica elettrica della parte del motore:



Modello Angolo di passo
(°/STAPO)		 Cavo di piombo
(NO.)		 Voltaggio
(V)		 Attuale
(A/FASE)		 RISISTENZA
(Ω/FASE)		 Induttanza
(MH/FASE)		 Torsione di tenuta
(G.CM)		 Altezza del motore
L ((MM)		 Peso del motore
(KG)
42BYGH208-52A 1.8 4 12 0.4 30 42 2500 34 0.20
42BYGH243-03 1.8 4 2.6 1 2.6 3.2 1800 34 0.20
42BYGH622-28A 1.8 4 4.8 1 4.8 6.0 2900 40 0.24
42BYGH613-68A 1.8 4 2.5 1.7 1.5 2.5 3500 40 0.24
42BYGH705-07 1.8 4 12 0.3 40 80 4000 44 0.30
42BYGH721A 1.8 6 10 0.25 40 36 2000 44 0.30
42BYGH801-36 1.8 6 12 0.4 30 22 3800 48 0.34
42BYGH872A 1.8 4 2.8 1.7 1.65 2.8 4500 48 0.34
42BYGH910-02 1.8 4 5.1 1.5 3.4 8.0 8500 60 0.49
42BYGH905-13 1.8 4 3.15 1.5 2.1 5.0 6800 60 0.49

* I prodotti possono essere personalizzati su richiesta speciale.

* I prodotti possono corrispondere a cambio 36, 42mm


Diagramma di cablaggio

Motore passo-passo con cambio a 4 fili da 1,8 gradi 42 mm 0

Dimensione meccanica

Motore passo-passo con cambio a 4 fili da 1,8 gradi 42 mm 1

FabbricazioneSpecificità elettrica:



Diametro esterno 36 mmMetallurgia delle polveri





Materiale di alloggiamento Cuscinetto a uscita Carico radiale ((10 mm dalla fianchetta) N carico assiale dell'albero ((N) Forza massima di pressa-allineamento dell'albero ((N) Disposizione radiale dell'albero (mm) Spinta del filo (mm) Risposta negativa a zero carico (°)
Metallurgia delle polveri cuscinetti a manica ≤ 120 ≤ 80 ≤ 500 ≤ 0.03 ≤ 0.1 ≤ 1.5



Rapporto di riduzione Torque di tolleranza nominale (Nm) Torsione di tolleranza momentanea massima (Nm) Efficienza in % Lunghezza (mm) Peso ((g) Numero di ingranaggi
1/4 0.3 1.0 81% 24.8 145 1
1/5
Fratellanza, 1/16

1.2



3.5



 72% 32.4 173 2
1/20
1/25
1/53

2.5



 7.5 65% 41.9 213 3
1/62
1/76
1/94
1/117



Dimensione meccanica



Motore passo-passo con cambio a 4 fili da 1,8 gradi 42 mm 2







Diametro esterno 36 mmLeghe di zinco





Materiale di alloggiamento Cuscinetto a uscita Carico radiale ((10 mm dalla fianchetta) N carico assiale dell'albero ((N) Forza massima di pressa-allineamento dell'albero ((N) Disposizione radiale dell'albero (mm) Spinta del filo (mm) Risposta negativa a zero carico (°)
Leghe di zinco

Altri prodotti

cuscinetti

 ≤ 45 ≤ 25 ≤ 100 ≤ 0.08 ≤ 0.4 ≤ 1.5





Rapporto di riduzione Torque di tolleranza nominale (Nm) Torsione di tolleranza momentanea massima (Nm) Efficienza in % Lunghezza (mm) Peso ((g) Numero di ingranaggi
Lavoratori di Dio, 1/12 0.3 1.0 81% 26.8 100 1





Dimensione meccanica

Motore passo-passo con cambio a 4 fili da 1,8 gradi 42 mm 3





Diametro esterno 42 mmMetallurgia delle polveri





Materiale di alloggiamento Cuscinetto a uscita Carico radiale ((10 mm dalla fianchetta) N carico assiale dell'albero ((N) Forza massima di pressa-allineamento dell'albero ((N) Disposizione radiale dell'albero (mm) Spinta del filo (mm) Risposta negativa a zero carico (°)
Metallurgia delle polveri cuscinetti a manica ≤ 120 ≤ 80 ≤ 500 ≤ 0.03 ≤ 0.1 ≤ 1.5



Rapporto di riduzione Torque di tolleranza nominale (Nm) Torsione di tolleranza momentanea massima (Nm) Efficienza in % Lunghezza (mm) Peso ((g) Numero di ingranaggi
1/4 1.0 3.0 81% 32.5 170 1
1 / 6
"Cerchiamo Dio", 1/15 4.0 12 72% 46.3 207 2
Fratellanza, 1/18
1/25
1/36
1/54

8.0



25



65%



60.1



267



 3
1/65
1/90
1/12
1/155
1/216 10 30 65% 60.1 267



Dimensione meccanica

Motore passo-passo con cambio a 4 fili da 1,8 gradi 42 mm 4
