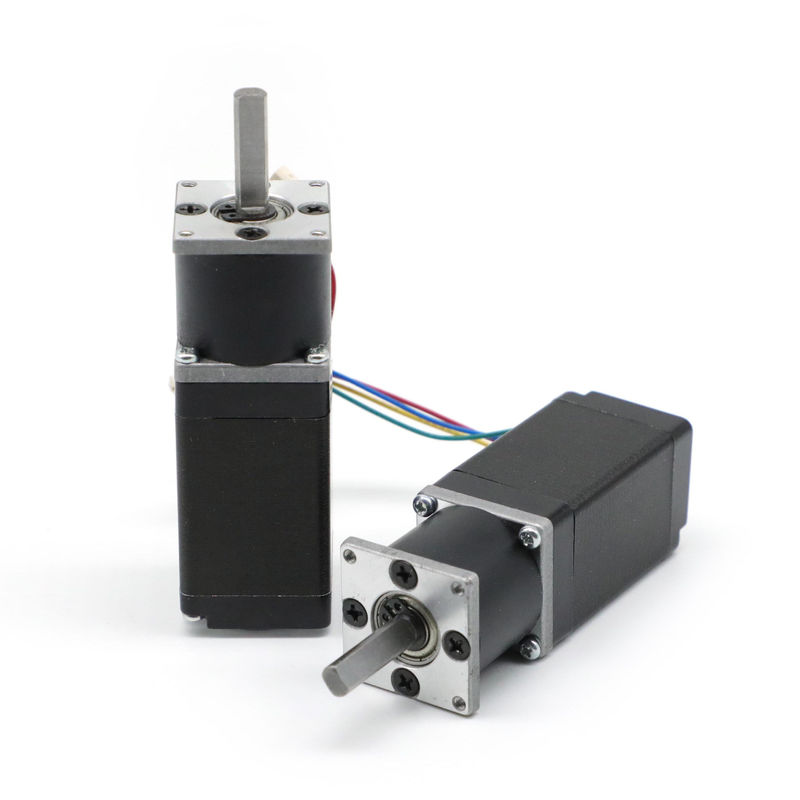

NEMA 11 di Geared Stepper Motor della stampante a getto di inchiostro 28mm

NEMA 11 di Geared Stepper Motor della stampante a getto di inchiostro 28mm

Marchio:	Hetai
Numero di modello:	Serie 28BYGH507
MOQ:	50
prezzo:	USD
Tempo di consegna:	28-31
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS ISO

Nome del prodotto:

Motore con riduttore passo-passo planetario

Rapporto di riduzione:

1:6

Coppia di mantenimento:

2400 g.cm

Attuale:

2,0 A/fase

Angolo del passo:

° 1,8

Accuratezza di punto:

±5%

Tensione nominale:

5.4V

Induttanza:

1,9 mH/fase

Resistenza:

2,7 Ω/fase

Carico radiale massimo:

28 n

Carico assiale massimo dell'albero:

10 N

Livello di protezione:

IP40

Temperatura ambiente:

-20℃~+50℃

Resistenza di isolamento:

CC di 100MΩ Min.500VC

Rigidità dielettrica:

500VAC 1 minuto

Lunghezza:

80 mm

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

10000pcs/month

Evidenziare:

motore passo a passo della stampante a getto di inchiostro

NEMA innestato 11 del motore passo a passo

NEMA 11 del motore passo a passo 28mm

Descrizione del prodotto

28BYGH motore del cambio fare un passo del NEMA 11 per le stampanti a getto di inchiostro

Il motore facente un passo di 28BYGH Geared ha la coppia di torsione ad alto rendimento e posizionamento preciso.

Specificazione elettrica

28BYGH507-03AG6
ANGOLO DI PUNTO	°/STEP	1,8
TENSIONE NOMINALE	V	5,4
CORRENTE	A/PHASE	2,0
RESISTENZA	Ω/PHASE	2,7
INDUTTANZA	mH/PHASE	1,9
TENUTA DELLA COPPIA DI TORSIONE	g.cm	2400
CLASSE D'ISOLAMENTO		B

PARTE del MOTORE elettrica di specificazione:

MODELLO	ANGOLO DI PUNTO (°/STEP)	FILO DI PIOMBO DEL CAVO (NO)	TENSIONE (v)	CORRENTE (A/PHASE)	RESISTENZA (Ω/PHASE)	INDUTTANZA (MH/PHASE)	TENUTA DELLA COPPIA DI TORSIONE (G.CM)	ALTEZZA DEL MOTORE L (MILLIMETRO)	PESO DEL MOTORE (Chilogrammo)
28BYGH102-01	1,8	4	3,90	0,67	6,3	3,2	600	32	0,11
28BYGH105-01	1,8	6	3,1	0,95	3,3	1,0	430	32	0,11
28BYGH301	1,8	4	4,56	0,67	6,8	4,9	950	45	0,17
28BYGH303	1,8	6	3,40	0,95	3,4	1,0	750	45	0,14
28BYGH501	1,8	4	8,04	0,67	12,0	7,2	1200	51	0,19
28BYGH502	1,8	6	3,80	0,95	4,0	1,3	900	51	0,20

Specificazione elettrica del cambio 28mm:
Rapporto di riduzione	1/6
Numero degli ingranaggi	1
Efficienza della trasmissione	81%
Coppia di torsione stimata di tolleranza	0,2 N.m
Coppia di torsione momentanea massima di tolleranza	0,6 N.m
Carico radiale (10mm dalla flangia)	≤80N
Carico assiale dell'asse	≤30N
lunghezza (millimetri)	28,5
Peso (g)	105
Abitazione del materiale	Metallo
Sopportando all'uscita	Cuscinetti a manicotto
Forza di stampa-misura dell'asse massima	≤200N
Gioco radiale dell'asse (millimetri)	≤0.03
Gioco spinto dell'asse (millimetri)	≤0.4
Contraccolpo ad a vuoto (°)	≤1.5

Nota del ***: I prodotti possono essere personalizzati dalla vostra richiesta. Contattici prego per maggiori informazioni.

NEMA 11 di Geared Stepper Motor della stampante a getto di inchiostro 28mm 0

Schema elettrico

NEMA 11 di Geared Stepper Motor della stampante a getto di inchiostro 28mm 1

Applicazione del prodotto

Grande stampante dell'iniezione

NEMA 11 di Geared Stepper Motor della stampante a getto di inchiostro 28mm 2

Il VANTAGGIO del motore planetario del cambio:

1. Il cambio planetario garantisce il sistema flessibile & affidabile del trasporto di energia

2. Ampio rapporto di velocità con una durata della vita lunga di servizio

3. Progettazione unica per densità di alto potere

4. Alta precisione

I cambi planetari sono progettati per una proporzione elevata di energia dell'input che aiuta senza cuciture le coppie altre disposizioni dell'ingranaggio.
