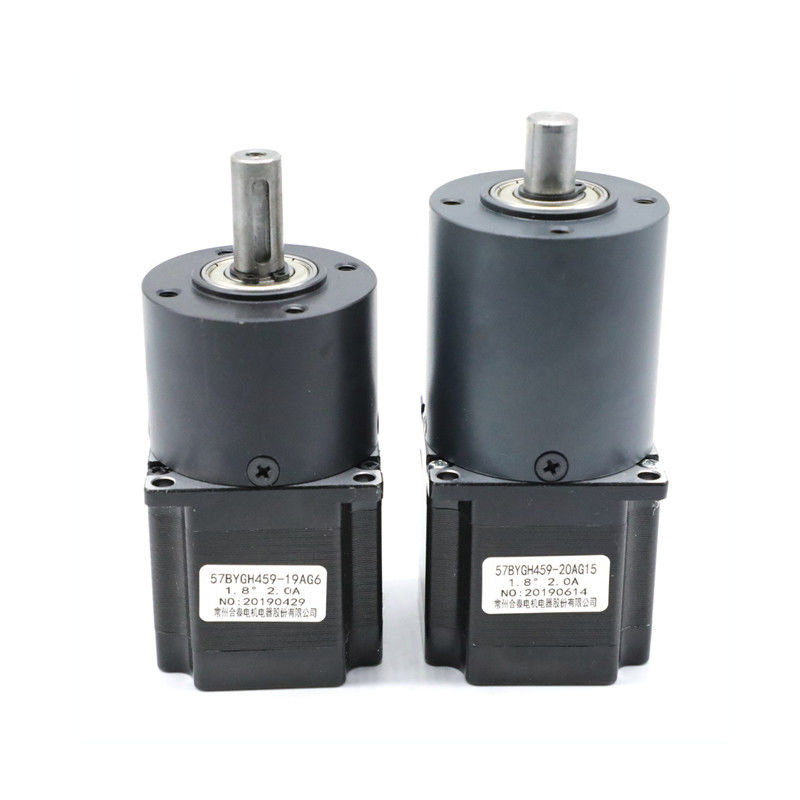

Un motore passo a passo da 20 chilogrammi cm con il cambio planetario
Luogo di origine | La Cina |
---|---|
Marca | HeTai |
Certificazione | CE ROHS ISO |
Numero di modello | 57BYGH |
Quantità di ordine minimo | 50 |
Prezzo | USD |
Imballaggi particolari | Cartone con la scatola interna della schiuma, pallet |
Tempi di consegna | 25 GIORNI |
Termini di pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione | 10000 pc/mese |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xnome di prodotto | Motore del cambio fare un passo | Materiale del cambio | Metallurgie delle polveri, in lega di zinco, costruenti la plastica |
---|---|---|---|
Rapporto di riduzione massimo | 1:216 | Accuratezza di punto | ± 5% |
Aumento di temperatura | ℃ 80 massimo | Resistenza di isolamento | CC di 100MΩ Min.500VC |
Temperatura ambiente | -20℃~+50℃ | Resistenza dielettrica | 500VAC 1 minuto |
Max Radial Force | 75N (20mm dalla flangia anteriore) | Max Axial Force | 15N |
Evidenziare | motore passo a passo con il cambio planetario,un motore passo a passo da 20 chilogrammi cm,motore passo a passo 20kg cm |
Partita 57BYGH con le scelte multiple del cambio planetario in lega di zinco & delle metallurgie delle polveri
Per i motori di serie 57BYGH, potete abbinare con il cambio planetario 42,52,56,63millimetri.
In lega di zinco e costruendo la plastica sia più redditizio confrontano alle metallurgie delle polveri
42mm
Metallurgie delle polveri
52mm
In lega di zinco
56mm
Metallurgie delle polveri
In lega di zinco
Plastica di ingegneria
63mm
In lega di zinco
Così come gli usi per le trasmissioni in veicoli, i cambi planetari sono utilizzati nelle varie industrie per le applicazioni differenti. Offrono l'alta precisione e l'alto rapporto del coppia di torsione--volume che li rendono ben adattati alle applicazioni che comprendono; coppia di torsione aumentante, riducente velocità, posizionamento preciso e macchinario riproducibile di controllo.
Specificazione elettrica della PARTE del MOTORE:
MODELLO | ANGOLO DI PUNTO (°/STEP) |
FILO DI PIOMBO (NO) |
TENSIONE (v) |
CORRENTE (A/PHASE) |
RESISTENZA (Ω/PHASE) |
INDUTTANZA (MH/PHASE) |
TENUTA DELLA COPPIA DI TORSIONE (KG.CM) |
ALTEZZA DEL MOTORE L (MILLIMETRO) |
PESO DEL MOTORE (Chilogrammo) |
---|---|---|---|---|---|---|---|---|---|
57BYGH001A | 1,8 | 4 | 6,0 | 0,5 | 12 | 20 | 3,5 | 41 | 0,45 |
57BYGH048-11 | 1,8 | 4 | 4,4 | 2,0 | 2,2 | 5,0 | 6,0 | 41 | 0,45 |
57BYGH201-22A | 1,8 | 4 | 6,6 | 0,6 | 11 | 25 | 7,0 | 51 | 0,65 |
57BYGH218-45 | 1,8 | 4 | 2,6 | 2,0 | 1,3 | 4 | 8,0 | 51 | 0,65 |
57BYGH420-77 | 1,8 | 6 | 3,8 | 2,0 | 1,9 | 3,5 | 9,0 | 56 | 0,70 |
57BYGH432-63A | 1,8 | 6 | 2,4 | 3,0 | 0,8 | 1,2 | 9,0 | 56 | 0,70 |
57BYGH633-131 | 1,8 | 6 | 3,0 | 3,0 | 1,0 | 1,8 | 13,5 | 78 | 1,00 |
57BYGH639-10E | 1,8 | 4 | 2,1 | 4,2 | 0,5 | 1,6 | 18 | 78 | 1,13 |
57BYGH801-01 | 1,8 | 6 | 3,3 | 3,0 | 1,1 | 2,5 | 16 | 84 | 1,13 |
57BYGH815 | 1,8 | 4 | 7,36 | 1,6 | 4,6 | 16 | 20 | 84 | 1,13 |
i *Products possono essere personalizzati dalla richiesta speciale.
i *Products possono abbinare il cambio 42,52,57,63millimetri
Verso l'esterno le metallurgie delle polveri del diametro 42mm
Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
Metallurgie delle polveri | cuscinetto della manica | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% |
Lunghezza L (millimetro) |
Peso (g) | Numero degli ingranaggi |
1/4 | 1,0 | 3,0 | 81% | 32,5 | 170 | 1 |
1/6 | ||||||
1/15 | 4,0 | 12 | 72% | 46,3 | 207 | 2 |
1/18 | ||||||
1/25 | ||||||
1/36 | ||||||
1/54 |
8,0
|
25
|
65%
|
60,1
|
267
|
3 |
1/65 | ||||||
1/90 | ||||||
1/112 | ||||||
1/155 | ||||||
1/216 | 10 | 30 | 65% | 60,1 | 267 |
Dimensione meccanica
Verso l'esterno il diametro 52mm in lega di zinco
Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
In lega di zinco | cuscinetti a manicotto | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% |
Lunghezza L (millimetro) |
Peso (g) | Numero degli ingranaggi | Rapporto di riduzione |
1/13 | 1/13 | 2,0 | 6,0 | 81% | 52,9 | 345 | 1 |
Dimensione meccanica
Verso l'esterno le metallurgie delle polveri del diametro 56mm
Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
Metallurgie delle polveri | cuscinetti a manicotto | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% |
Lunghezza L (millimetro) |
Peso (g) | Numero degli ingranaggi |
1/4 | 2,0 | 6,0 | 81% | 41,3 | 491 | 1 |
1/6 | ||||||
1/15 | 8,0 | 25 | 72% | 59,6 | 700 | 2 |
1/18 | ||||||
1/26 | ||||||
1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
1/66 |
Dimensione meccanica
Verso l'esterno la plastica d'organizzazione del diametro 56mm
Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
Plastica di ingegneria | cuscinetto della manica | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% |
Lunghezza L (millimetro) |
Peso (g) | Numero degli ingranaggi |
1/15 | 8,0 | 25 |
72%
|
61,6 | 450 |
2
|
1/18 | ||||||
1/26 | ||||||
1/47 | 16 |
50
|
||||
1/66 |
Dimensione meccanica
Fuori diametro in lega di zinco 56 millimetri
Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
In lega di zinco | cuscinetti a manicotto | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% |
Lunghezza L (millimetro) |
Peso (g) | Numero degli ingranaggi |
1/4 |
2,0
|
6 | 81% |
43,3
|
350 | 1 |
1/6 | ||||||
1/13 | 52,7 | 400 |
Dimensione meccanica
Verso l'esterno il diametro 63mm in lega di zinco
Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
In lega di zinco | cuscinetti a manicotto | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% |
Lunghezza L (millimetro) |
Peso (g) | Numero degli ingranaggi |
1/8 | 3,0 | 8,0 | 81% | 75,5 | 400 | 1 |
Dimensione meccanica
