motore a magnete permanente senza spazzola

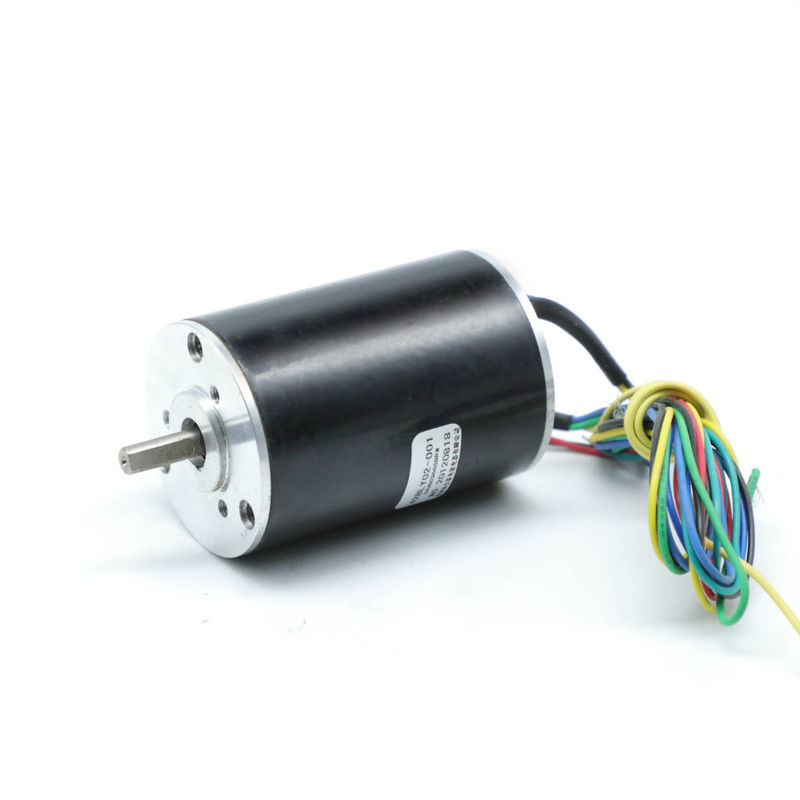

NEMA a magnete permanente 17 24vdc 25w del motore di Bldc

NEMA a magnete permanente 17 24vdc 25w del motore di Bldc

Marchio:	HeTai
Numero di modello:	42BLY02-001
MOQ:	50
prezzo:	USD
Tempo di consegna:	25 GIORNI
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS ISO

nome di prodotto:

Motore senza spazzola di CC

Angolo ad effetto hall:

Angolo elettrico 120°

Classe d'isolamento:

Tipo d'avvolgimento:

Stella

Resistenza dielettrica:

600VAC 1 minuto

Temperatura ambiente:

-20℃~+50℃

Resistenza di isolamento:

CC di 100MΩ Min.500VC

Livello del IP:

Max Radial Force:

15N (10mm dalla flangia anteriore)

Max Axial Force:

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

10000 pc/mese

Evidenziare:

NEMA 17 24vdc

motore a magnete permanente 24v di CC

Motore 24v 25w di Bldc

Descrizione del prodotto

42BLY02-001 motore senza spazzola di CC micro ad alta velocità personalizzabile di alta qualità del NEMA 17 del piccolo

- Resistenza: 3.5OHMS

- Velocità a vuoto: 5100 GIRI/MIN.

- Resistenza dielettrica: 600VAC 1 minuto

- Livello del IP: IP40

Senza spazzole, i motori senza spazzola indossano meno rapidamente molto di quanto i motori spazzolati di CC, funzionano con rumore molto udibile ed elettrico e sono capaci di velocità molto più alte.

Specificazione elettrica:

		Modello
Specificazione	Unità	42BLY02-001
Numero delle fasi	Fase	3
Numero di Pali	Pali	4
Tensione nominale	VCC	24
Velocità stimata	RPM	3000±300
Corrente nominale		0,45
Coppia di torsione stimata	N.m	0,08
Potere stimato	W	25
Coppia di torsione di punta	N.m	0,24
Costante di coppia di torsione	N.m/A	0,045
Costante posteriore di FME	V/kRPM	4,7
Statura	millimetro	60
Peso	Chilogrammo	0,38

i *Products possono essere personalizzati dalla richiesta speciale.

i *Products possono abbinare il cambio 36,42 millimetri

Schema elettrico

TAVOLA ELETTRICA DEL COLLEGAMENTO
FUNZIONE	COLORE
+5V	ROSSO	UL1007 26AWG
CORRIDOIO A	GIALLO
HALLB	VERDE
HALLC	BLU
Terra	Il NERO
FASE A	GIALLO	UL3265 22AWG
FASE B	VERDE
FASE C	BLU

Dimensione meccanica

NEMA a magnete permanente 17 24vdc 25w del motore di Bldc 0

I motori di ChangZhou Hetai è un produttore con esperienza del motore. Per più di 20 anni, Hetai dedica per fornire le strategie elettriche professionali di progettazione e di automazione di integrazione per i clienti. Abbiamo produzione di attrezzature variabile, quali la catena di montaggio, la smerigliatrice cilindrica automatica ed i centri di lavorazione di CNC pure.

NEMA a magnete permanente 17 24vdc 25w del motore di Bldc 1

Imballaggio & consegna

NEMA a magnete permanente 17 24vdc 25w del motore di Bldc 2
