Marchio: | HeTai |
Numero di modello: | 57BL06-002 |
MOQ: | 50 |
prezzo: | USD |
Tempo di consegna: | 25 GIORNI |
Condizioni di pagamento: | L/C, D/P, T/T, Western Union, MoneyGram |

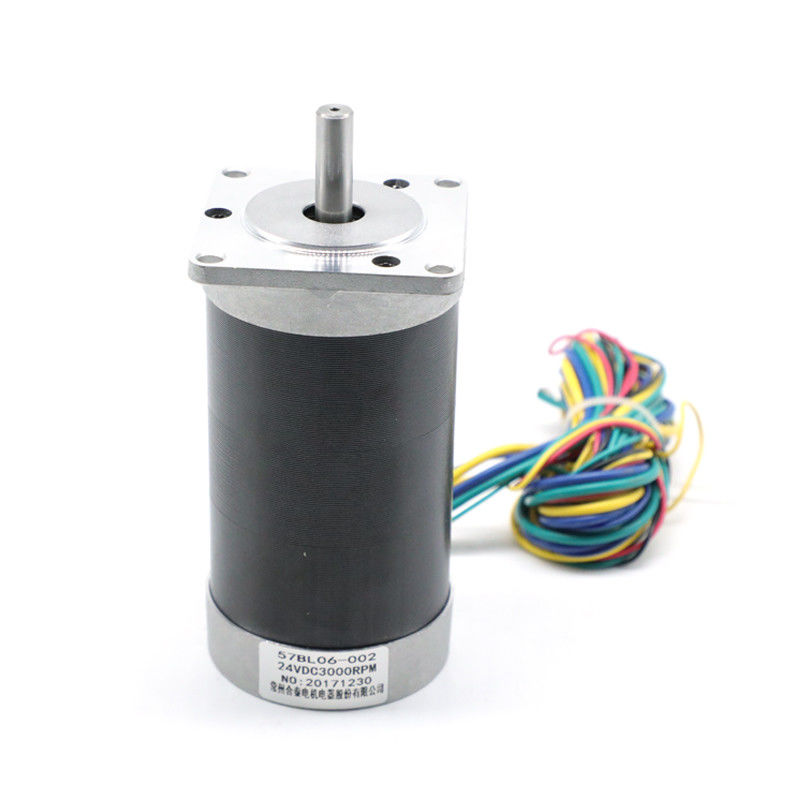

alta efficienza di 24V Mini Brushless Motor 3000RPM 0.44nm 138W 57BL06 002
I vantaggi di un motore senza spazzola
velocità alta, controllo elettronico
- manutenzione bassa
efficienza alta
rapporto alto del elettrico peso
Specificazione generale:
Oggetto | Specificazione |
Tipo d'avvolgimento | Stella |
Resistenza | 0,3 OHM |
Angolo ad effetto hall | angolo elettrico 120-degree |
Gioco radiale | 0.02mm@450g |
Gioco di estremità | 0.08mm@450g |
Forza di Max.radial | 75N @10mm dalla flangia |
Forza di Max.axial | 15N |
Classe d'isolamento | Classe B |
Resistenza dielettrica | 600VDC per un minuto |
Resistenza di isolamento | 100MΩ minuto, 500VDC |
Specificazione elettrica:
Modello | ||
Specificazione | Unità | 57BL06-002 |
Numero delle fasi | Fase | 3 |
Numero di Pali | Pali | 4 |
Tensione nominale | VCC | 24 |
Velocità stimata | RPM | 3000 |
Velocità a vuoto | RPM | 4500 |
Corrente a vuoto | 1,3 massimi | |
Coppia di torsione stimata | N.m | 0,44 |
Potere stimato | W | 138 |
Coppia di torsione di punta | N.m | 1,32 |
Costante di coppia di torsione | N.m/A | 0,063 |
Costante posteriore di FME | V/kRPM | 6,6 |
Statura | millimetro | 106,5 |
Peso | Chilogrammo | 1,18 |
Schema elettrico
FUNZIONE | COLORE | |
+5V | ROSSO | UL1007 26AWG |
CORRIDOIO A | GIALLO | |
CORRIDOIO B | VERDE | |
CORRIDOIO C | BLU | |
Terra | Il NERO | |
FASE A | GIALLO | UL1015 20AWG |
FASE B | VERDE | |
FASE C | BLU |
Dimensione meccanica
Processo di fabbricazione
1. Siete una fabbrica?
Sì, siamo una fabbrica. La nostra marca commerciale Hetai è un micro produttore ben noto del motore per più di 20 anni dentro
La Cina. Prodotti principali compreso il motore passo a passo ibrido, il motore senza spazzola di CC, il servomotore ed il cambio planetario.
2. Posso provare il campione?
Sì, i campioni ed il trasporto sono fatti pagare.
3. Posso ottenere un prodotto su misura?
Sicuri, tutti i prodotti possono essere personalizzati basati sulle richieste speciali.
4. Come spedite le merci?
Spediamo normalmente le merci da preciso (DHL/UPS/FEDEX/TNT), dal mare e da aria, inoltre accettiamo lo spedizioniere.
5. Che cosa sono i termini di pagamento?
T/T (trasferimento bancario), Paypal (0,5% spese paypal), ordine di assicurazione di ALIBABA accettano
6. È questo il vostro prezzo finale? Potrei avere lo sconto?
Il nostro prezzo è il prezzo franco fabbrica. Se avete una grande quantità, possiamo negoziare circa lo sconto.
7. Che cosa è la garanzia per i vostri prodotti?
La nostra garanzia ha luogo per un anno. Se dei problemi di qualità si presentassero dal nostro lato durante questo periodo, intraprenderemo il costo e la sostituzione di spedizione. il danno della nota causato tramite uso improprio del prodotto non è coperto prego dalla garanzia.
