NEMA senza spazzola 14 24v 36mm del motore del piccolo cambio 2 nanometro

Marchio:	Hetai
Numero di modello:	Serie 36BLY01E
MOQ:	50
prezzo:	USD
Tempo di consegna:	28-31
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS ISO

Nome del prodotto:

Motore cambio senza spazzole

Tipo d'avvolgimento:

Stella

Hall Effect Angle:

Angolo elettrico 120°

Classe di isolamento:

Temperatura ambiente:

-20℃~+50℃

Resistenza di isolamento:

CC di 100MΩ Min.500VC

Rigidità dielettrica:

600VAC 1 minuto

Livello di protezione:

IP40

Rapporto di riduzione:

1:94

Torsione di tolleranza nominale:

2.5 N.m

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

5000pcs/month

Evidenziare:

NEMA 14 24v

NEMA 14 36mm

Cambio planetario per il motore senza spazzola

Descrizione del prodotto

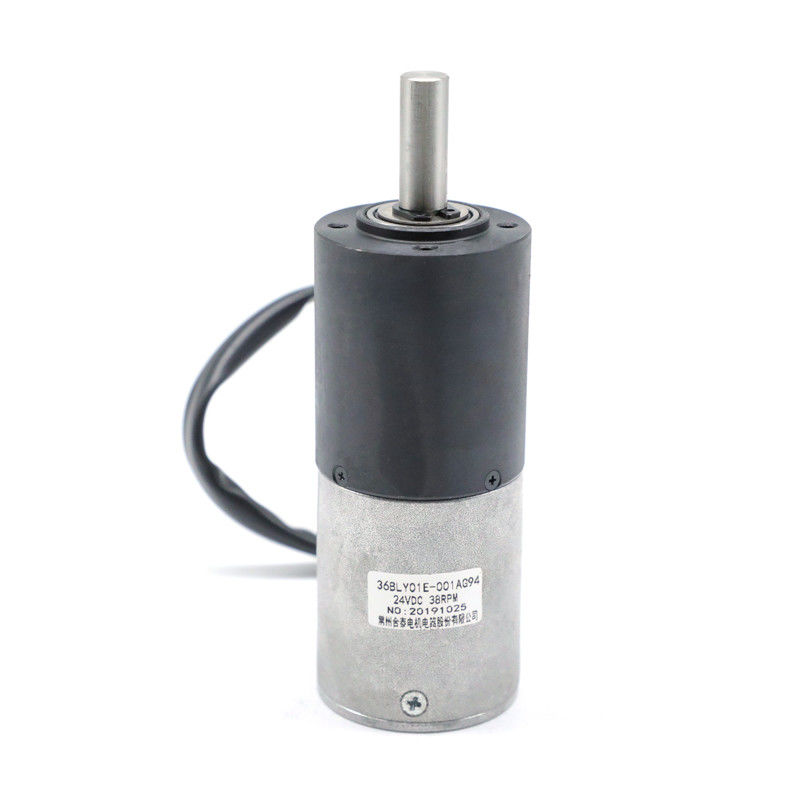

36BLY01E-001AG94 NEMA 14 motore a cambio planetario di piccole dimensioni 2 N.m ad alta efficienza

36BLY01E-001AG94 sta utilizzando un pLa coppia nominale del motore 36BLY01E è di 0,03NM, installato con il rapporto di riduzione 1:94 della cassetta di marcia, la coppia può raggiungere 2 NM.Nel frattempo la velocità di 3500 rpm è ridotta a 38 rpm- Può anche abbinarsi ad altri tassi di riduzione:

Fase 1

Un po' di amore, 5/5

Fase 2

"Cerchiamo la salvezza", 1/25

Fase 3

"C'è un'altra via" (Giovanni), 1/12

Per favore scorrere verso il basso per vedere ulteriori dettagli sul cambio

Specificità elettrica:

		Modello
Modello di produzione		36BLY01E-001AG94
Numero di fasi	Fase	3
Numero di polacchi	Poloni	４
Resistenza da linea a linea	OHMS	6.4
Voltaggio nominale	VDC	24
Nessuna velocità di carico	RPM	4800
Nessuna corrente di carico	Amperi	0.32
Velocità nominale	Rpm	3500±200
Corrente nominale	A	0.32
Torsione nominale	N.m.	0.03
Potenza nominale	W	11
Torsione massima	N.m.	0.09
Costante di coppia	N.m.A.	0.015
Costante di campo elettromagnetico retrogrado	V/kRPM	1.6
Lunghezza del corpo	mm	42
Peso	Kg	0.16
Specificativi del motore con ingranaggio planetario
ClassificatoTorsione	N.m.	2
Velocità nominale	Rpm	38
RACIO		94:1

* I prodotti possono essere personalizzati su richiesta speciale.

Diagramma di cablaggio

FUNZIONE	COLORE
+5V	ROSSO	UL1332 26AWG
Sala A	Blu
Sala B	Verde
Sala C	Bianco
GND	NERO
FASE A	TANTO
FASE B	Giallo
FASE C	Arancione

Dimensione meccanica

NEMA senza spazzola 14 24v 36mm del motore del piccolo cambio 2 nanometro 0

Specificità elettrica della parte della scatola di marcia:

36 mm Metallurgia delle polveri

Materiale di alloggiamento	Cuscinetto a uscita	Carico radiale ((10 mm dalla fianchetta) N	carico assiale dell'albero ((N)	Forza massima di pressa-allineamento dell'albero ((N)	Disposizione radiale dell'albero (mm)	Spinta del filo (mm)	Risposta negativa a zero carico (°)
Metallurgia delle polveri	cuscinetti a manica	≤ 120	≤ 80	≤ 500	≤ 0.03	≤ 0.1	≤ 1.5

Rapporto di riduzione	Torque di tolleranza nominale (Nm)	Torsione di tolleranza momentanea massima (Nm)	Efficienza in %	Lunghezza (mm)	Peso ((g)	Numero di ingranaggi
1/4	0.3	1.0	81%	24.8	145	1
1/5
Fratellanza, 1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Come funziona un cambio planetario?

L'allineamento degli ingranaggi può essere paragonato al nostro sistema solare in cui i pianeti ruotano attorno al sole, da cui il nome "Planetary Gearbox".

Nel mezzo della scatola di marcia planetaria, c'è una marcia sun conosciuta anche come marcia centrale.Circondando gli ingranaggi del pianeta c' è un ingranaggio ad anello che tiene insieme la formazioneGli ingranaggi planetari sono collegati da un portatore che a sua volta è collegato all'albero di uscita.

NEMA senza spazzola 14 24v 36mm del motore del piccolo cambio 2 nanometro 1
