Un buon prezzo. in linea

Dettagli dei prodotti

Created with Pixso. Casa Created with Pixso. prodotti Created with Pixso.
Motore senza spazzola del cambio
Created with Pixso. Motore senza spazzola 36mm del NEMA 17 del motore di riduzione dell'ingranaggio di CC 24v
  • Nome
  • Nome
  • Nome
  • Nome
  • Nome

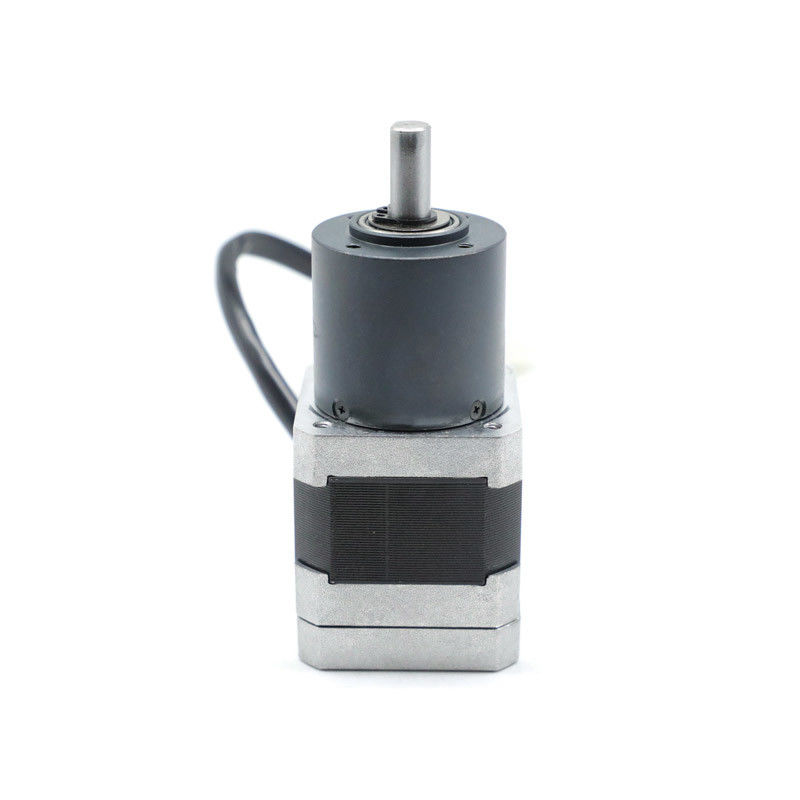

Motore senza spazzola 36mm del NEMA 17 del motore di riduzione dell'ingranaggio di CC 24v

Marchio: Hetai
Numero di modello: 42BLF01-023AG13
MOQ: 50
prezzo: USD
Tempo di consegna: 28-31
Condizioni di pagamento: L/C, D/P, T/T, Western Union, MoneyGram
Informazioni dettagliate
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine:
La Cina
Certificazione:
CE ROHS ISO
Nome di prodotto:
Motore senza spazzola del cambio
Tipo d'avvolgimento:
Stella
Angolo ad effetto hall:
Angolo elettrico 120°
Classe d'isolamento:
B
Temperatura ambiente:
-20℃~+50℃
Resistenza di isolamento:
CC di 100MΩ Min.500VC
Resistenza dielettrica:
600VAC 1 minuto
Livello di protezione:
IP40
Coppia di torsione stimata:
0,66 N.m
Rapporto di riduzione:
1/13
Imballaggi particolari:
Cartone con la scatola interna della schiuma, pallet
Capacità di alimentazione:
5000pcs/month
Evidenziare:

24 motori di riduzione dell'ingranaggio di CC di volt

,

NEMA 17 24vdc 36mm

,

Motore senza spazzola 36mm del NEMA 17

Descrizione del prodotto

42BLF01-023AG13 cambio senza spazzola 36mm di riduzione del motore di CC del NEMA 17 micro

Modello Rapporto di riduzione Cambio che alloggia materiale Sopportando all'uscita Tensione (V) Potere (W) Velocità (RPM)
42BLF01-023AG13 13:1 Metallurgie delle polveri Cuscinetto a sfera 24 19 308
42BLF01-027AG16 16:1 Metallurgie delle polveri Cuscinetto a sfera 24 19 250
42BLF01-035AG25 25:1 Metallurgie delle polveri Cuscinetto a sfera 24 17 160
42BLF01-036AG53 53:1 Metallurgie delle polveri Cuscinetto a sfera 24 17 75



Specificazione elettrica:

    Modello
Modello di fabbricazione 42BLF01-023AG13
Numero delle fasi Fase 3
Numero di Pali Pali 8
Resistenza fase/fase OHM 2,2
Tensione nominale VCC 24
Nessuna velocità del carico RPM 5000±10%
Nessuna corrente del carico Amp 0,5
Velocità stimata RPM 4000±10%
Corrente nominale 0,5
Coppia di torsione stimata N.m 0,063
Potere stimato W 25
Coppia di torsione di punta N.m 0,189
Picco di corrente Amp 1,5
Costante di coppia di torsione N.m/A 0,042
Costante posteriore di FME V/kRPM 4,4
Statura millimetro 47
Peso Chilogrammo 0,30
SPECIFICHE DEL MOTORE CON L'INGRANAGGIO PLANETARIO
Coppia di torsione stimata N.m 0,66
Velocità stimata RPM 307
RAPPORTO   13:1

i *Products possono essere personalizzati dalla richiesta speciale.





Schema elettrico



FUNZIONE COLORE
+5V ROSSO UL1007 26AWG




CORRIDOIO A GIALLO
HALLB VERDE
HALLC BLU
Terra Il NERO
FASE A GIALLO UL3265 22AWG


FASE B VERDE
FASE C BLU



Dimensione meccanica

Motore senza spazzola 36mm del NEMA 17 del motore di riduzione dell'ingranaggio di CC 24v 0

metallurgie delle polveri di 36mm



Abitazione del materiale Sopportando all'uscita Carico radiale (10mm dalla flangia) N Carico assiale dell'asse (N) Forza di stampa-misura dell'asse massima (N) Gioco radiale dell'asse (millimetri) Gioco spinto dell'asse (millimetri) Contraccolpo ad a vuoto (°)
Metallurgie delle polveri cuscinetti a manicotto ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Rapporto di riduzione Coppia di torsione stimata di tolleranza (nanometro) Coppia di torsione momentanea massima di tolleranza (nanometro) Efficiency% Lunghezza (millimetri) Peso (g) Numero degli ingranaggi
1/4 0,3 1,0 81% 24,8 145 1
1/5
1/16 1,2 3,5 72% 32,4 173 2
1/20
1/25
1/53 2,5 7,5 65% 41,9 213 3
1/62
1/76
1/94
1/117

Il cambio planetario garantisce il sistema flessibile & affidabile del trasporto di energia

Questi cambi forniscono una vasta gamma di potere e di rapporto, che opera loro una scelta perfetta per la maggior parte delle applicazioni di molte industrie.



Rivettamento spaccato

Motore senza spazzola 36mm del NEMA 17 del motore di riduzione dell'ingranaggio di CC 24v 1
