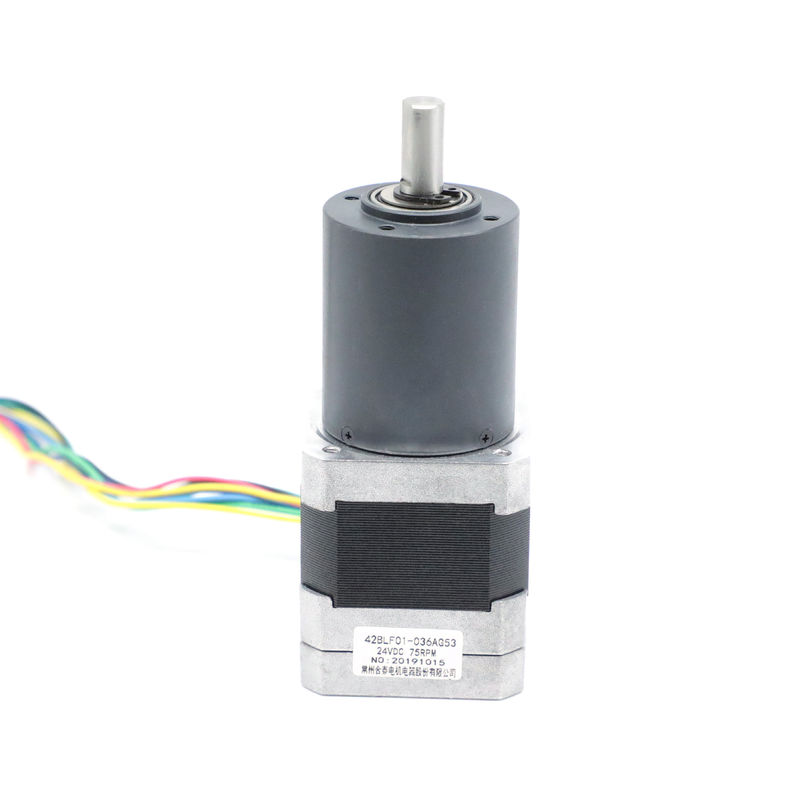

Motore senza spazzola del micro cambio del NEMA 17 con il riduttore di velocità 75 giri/min.

Motore senza spazzola del micro cambio del NEMA 17 con il riduttore di velocità 75 giri/min.

Marchio:	Hetai
Numero di modello:	Serie 42BLF01
MOQ:	50
prezzo:	USD
Tempo di consegna:	28-31
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS ISO

Nome del prodotto:

Motore cambio senza spazzole

Tipo d'avvolgimento:

Stella

Hall Effect Angle:

Angolo elettrico 120°

Classe di isolamento:

Temperatura ambiente:

-20℃~+50℃

Resistenza di isolamento:

CC di 100MΩ Min.500VC

Rigidità dielettrica:

600VAC 1 minuto

Velocità nominale:

75±10% giri/min

Coppia nominale:

2,17 miglia nautiche

Livello di protezione:

IP40

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

5000pcs/month

Evidenziare:

motore senza spazzola dell'ingranaggio planetario

Motore senza spazzola del micro cambio del NEMA 17

Motore senza spazzola dell'ingranaggio planetario di CC

Descrizione del prodotto

Motore brushless DC micro NEMA 17 con riduttore di velocità epicicloidale in metallurgia delle polveri 75 RPM

Modello	Temperatura ambiente	Rapporto di riduzione	Materiale alloggiamento cambio	Cuscinetto all'uscita	Tensione (V)	Potenza (W)	Velocità (RPM)
42BLF01-023AG13	-20°C-50°C	13:1	Metallurgia delle polveri	Cuscinetto a sfere	24	19	308
42BLF01-027AG16	-20°C-50°C	16:1	Metallurgia delle polveri	Cuscinetto a sfere	24	19	250
42BLF01-035AG25	-20°C-50°C	25:1	Metallurgia delle polveri	Cuscinetto a sfere	24	17	160
42BLF01-036AG53	-20°C-50°C	53:1	Metallurgia delle polveri	Cuscinetto a sfere	24	17	75

Applicazioni dei riduttori epicicloidali

Oltre agli usi per le trasmissioni nei veicoli, i riduttori epicicloidali sono utilizzati in vari settori per diverse applicazioni. Offrono alta precisione e elevato rapporto coppia-volume, rendendoli adatti ad applicazioni che coinvolgono: aumento della coppia, riduzione della velocità, posizionamento preciso e controllo di macchinari riproducibili.

Specifiche elettriche:

		Modello
Modello produttore		42BLF01-036AG53
Numero di fasi	Fase	3
Numero di poli	Poli	8
Resistenza linea-linea	OHM	2.2
Tensione nominale	VDC	24
Velocità a vuoto	RPM	5000±10%
Corrente a vuoto	Ampere	0.5
Velocità nominale	Rpm	4000±10%
Corrente nominale	A	0.5
Coppia nominale	N.m	0.063
Potenza nominale	W	26
Coppia di picco	N.m	0.063
Corrente di picco	Ampere	0.5
Costante di coppia	N.m/A	0.046
Costante di forza controelettromotrice	V/kRPM	4.8
Lunghezza corpo	mm	47
Peso	Kg	0.30
SPECIFICHE MOTORE CON CAMBIO EPICICLOIDALE
Nominale Coppia	N.m	2.17
Velocità nominale	Rpm	75±10%
RAPPORTO		53:1

*I prodotti possono essere personalizzati su richiesta speciale.

Schema di cablaggio

FUNZIONE	COLORE
+5V	ROSSO	UL1007 26AWG
HALL A	GIALLO
HALLB	VERDE
HALLC	BLU
GND	NERO
FASE A	GIALLO	UL3265 22AWG
FASE B	VERDE
FASE C	BLU

Dimensioni meccaniche

Motore senza spazzola del micro cambio del NEMA 17 con il riduttore di velocità 75 giri/min. 0

36mm Metallurgia delle polveri

Materiale alloggiamento	Cuscinetto all'uscita	Carico radiale (10mm dalla flangia) N	Carico assiale albero (N)	Forza massima di interferenza albero (N)	Gioco radiale albero (mm)	Gioco assiale albero (mm)	Gioco angolare a vuoto (°)
Metallurgia delle polveri	boccole	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Rapporto di riduzione	Coppia nominale tollerata (Nm)	Coppia massima momentanea tollerata (Nm)	Efficienza %	Lunghezza (mm)	Peso (g)	Numero di stadi di ingranaggi
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Applicazioni includono

Azionamenti ruote

Azionamenti cingoli

Trasportatori

Azionamenti di rotazione

Azionamenti paranchi

Miscelazione

Azionamenti verricelli

Pompe

Iniettori per tubi avvolti

Azionamenti coclee e perforazione

Azionamenti teste di taglio
