riduzione planetaria 700 giri/min. 0.12nm 42bly01a 002ag5 del cambio del NEMA 17 di 42mm
| Luogo di origine | La Cina |
|---|---|
| Marca | Hetai |
| Certificazione | CE ROHS ISO |
| Numero di modello | 42BLY01A-002AG5 |
| Quantità di ordine minimo | 50 |
| Prezzo | USD |
| Imballaggi particolari | Cartone con la scatola interna della schiuma, pallet |
| Tempi di consegna | 28-31 |
| Termini di pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione | 5000pcs/month |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Nome di prodotto | Motore senza spazzola del cambio | Tipo d'avvolgimento | Stella |
|---|---|---|---|
| Angolo ad effetto hall | Angolo elettrico 120° | Classe d'isolamento | B |
| Temperatura ambiente | -20℃~+50℃ | Resistenza di isolamento | CC di 100MΩ Min.500VC |
| Resistenza dielettrica | 600VAC 1 minuto | Numero delle fasi | 3 |
| Contraccolpo ad a vuoto (°) | ≤1.5 | Livello di protezione | IP40 |
| Evidenziare | cambio 42bly01a di riduzione del NEMA 17,cambio 42bly01a 002ag5 del NEMA 17,NEMA 17 con il cambio 42bly01a 002ag5 |
||
Descrizione di prodotto

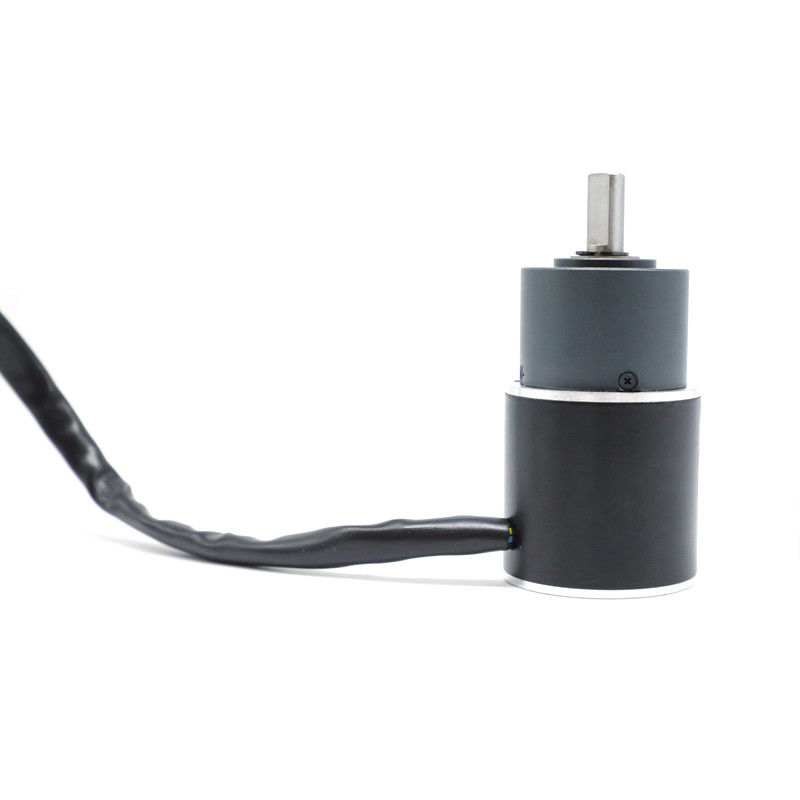

42BLY01A-002AG5 motore senza spazzola del NEMA 17 con il cambio planetario 700 giri/min.
Il motore 42BLY01A con il cambio planetario delle metallurgie delle polveri 36mm, la coppia di torsione globale dell'uscita è di 0,16 nanometri, la velocità 700RPM e 12 il W. se avete bisogno di più alta coppia di torsione, potete scegliere un più alto rapporto di riduzione. Potete scegliere da 3 livelli di rapporto di riduzione, che inoltre chiamiamo il numero degli ingranaggi. Il rapporto della prima fase è consiste di 1/4 e di 1/5. La seconda tappa ha rapporti di 1/16, 1/20, 1/25. Mentre la terza fase ha 1/53, 1/62, 1/76, 1/94, 1/117. Un più alto rapporto di riduzione provocherà la coppia di torsione più a bassa velocità e più alta.
Specificazione elettrica
| Parte del motore | ||
| Modello di fabbricazione | 42BLY01A-002AG5 | |
| Numero delle fasi | Fase | 3 |
| Numero di Pali | Pali | 4 |
| Resistenza fase/fase | OHM | 5 |
| Tensione nominale | VCC | 24 |
| Nessuna velocità del carico | RPM | 4800 |
| Nessuna corrente del carico | Amp | 0,25 |
| Velocità stimata | RPM | 3500±200 |
| Coppia di torsione stimata | N.m | 0,04 |
| Coppia di torsione di punta | N.m | 0,12 |
| Costante di coppia di torsione | N.m/A | 0,043 |
| Costante posteriore di FME | V/kRPM | 4,4 |
| Statura | millimetro | 42 |
| Peso | Chilogrammo | 0,3 |
| SPECIFICHE CON L'INGRANAGGIO PLANETARIO | ||
| Coppia di torsione stimata | N.m | 0,16 |
| Velocità stimata | RPM | 700±10% |
| Potere stimato | W | 12 |
| RAPPORTO | 5:1 | |
i *Products possono essere personalizzati dalla richiesta speciale.
Schema elettrico
| FUNZIONE | COLORE | |
| +5V | ROSSO | UL1007 26AWG |
| CORRIDOIO A | GIALLO | |
| HALLB | VERDE | |
| HALLC | BLU | |
| Terra | Il NERO | |
| FASE A | GIALLO | UL3265 22AWG |
| FASE B | VERDE | |
| FASE C | BLU |
Dimensione meccanica
Specificazione elettrica della PARTE del CAMBIO:
metallurgie delle polveri di 36mm
| Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
| Metallurgie delle polveri | cuscinetti a manicotto | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% | Lunghezza (millimetri) | Peso (g) | Numero degli ingranaggi |
| 1/4 | 0,3 | 1,0 | 81% | 24,8 | 145 | 1 |
| 1/5 | ||||||
| 1/16 | 1,2 | 3,5 | 72% | 32,4 | 173 | 2 |
| 1/20 | ||||||
| 1/25 | ||||||
| 1/53 | 2,5 | 7,5 | 65% | 41,9 | 213 | 3 |
| 1/62 | ||||||
| 1/76 | ||||||
| 1/94 | ||||||
| 1/117 |
Stampa-misura
Assemblea del cambio
