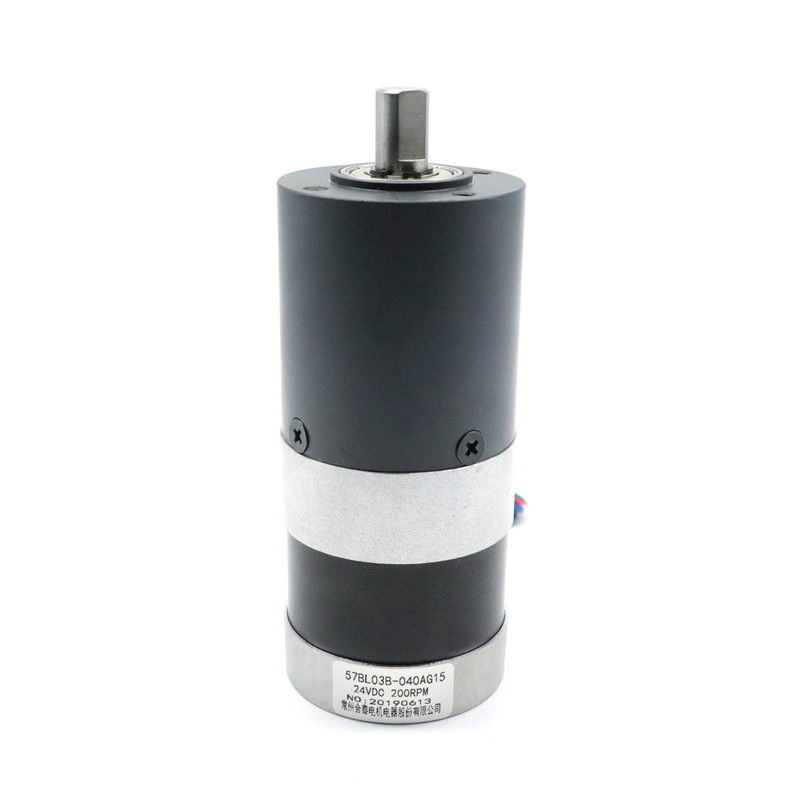

Cambio planetario 2 nanometro 57BL03B 040AG15 del NEMA 23 senza spazzola del motore di CC di Bldc

  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
Luogo di origine La Cina
Marca Hetai
Certificazione CE ROHS ISO
Numero di modello 57BL03B-040AG15
Quantità di ordine minimo 50
Prezzo USD
Imballaggi particolari Cartone con la scatola interna della schiuma, pallet
Tempi di consegna 28-31
Termini di pagamento L/C, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione 5000pcs/month

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome di prodotto Motore senza spazzola del cambio Tipo d'avvolgimento Stella
Angolo ad effetto hall Angolo elettrico 120° Classe d'isolamento B
Temperatura ambiente -20℃~+50℃ Resistenza di isolamento CC di 100MΩ Min.500VC
Resistenza dielettrica 600VAC 1 minuto Livello di protezione IP40
Coppia di torsione stimata di tolleranza 8 N.m Numero degli ingranaggi 2
Evidenziare

NEMA senza spazzola 23 del motore di CC di 57BL03B Bldc

,

Cambio planetario 57BL03B del NEMA 23

,

57BL03B cambio planetario del NEMA 23
Lasciate un messaggio
Descrizione di prodotto

57BL03B-040AG15 motore planetario a basso rumore del cambio del NEMA 23 2 N.m senza spazzola

Modello Temperatura ambiente Rapporto di riduzione Cambio che alloggia materiale Sopportando all'uscita
57BL03B-039AG6 -20℃-50℃ 6:1 Metallurgie delle polveri Cuscinetto a sfera
57BL03B-040AG15 -20℃-50℃ 15:1 Metallurgie delle polveri Cuscinetto a sfera
57BL03B-041AG26 -20℃-50℃ 26:1 Metallurgie delle polveri Cuscinetto a sfera



Specificazione elettrica

    Modello
Modello di fabbricazione 57BL03B-040AG15
Numero delle fasi Fase 3
Numero di Pali Pali 4
Resistenza fase/fase OHM 0,8
Tensione nominale VCC 24
Nessuna velocità del carico RPM 4000
Nessuna corrente del carico Amp 0,6
Velocità stimata RPM 3000±200
Corrente nominale 0,6
Coppia di torsione stimata N.m 0,18
Potere stimato W 57
Coppia di torsione di punta N.m 0,54
Costante di coppia di torsione N.m/A 0,057
Costante posteriore di FME V/kRPM 5,9
Statura millimetro 56,5
Peso Chilogrammo 0,56
SPECIFICHE DEL MOTORE CON L'INGRANAGGIO PLANETARIO
Coppia di torsione stimata N.m 1,9
Velocità stimata RPM 200±10%
RAPPORTO   15:1



i *Products possono essere personalizzati dalla richiesta speciale.



Schema elettrico



FUNZIONE COLORE
+5V ROSSO UL1007 26AWG




CORRIDOIO A GIALLO
HALLB VERDE
HALLC BLU
Terra Il NERO
FASE A GIALLO UL1015 22AWG


FASE B VERDE
FASE C BLU



Dimensione meccanica

Cambio planetario 2 nanometro 57BL03B 040AG15 del NEMA 23 senza spazzola del motore di CC di Bldc 0



Verso l'esterno le metallurgie delle polveri del diametro 56mm



Abitazione del materiale Sopportando all'uscita Carico radiale (10mm dalla flangia) N Carico assiale dell'asse (N) Forza di stampa-misura dell'asse massima (N) Gioco radiale dell'asse (millimetri) Gioco spinto dell'asse (millimetri) Contraccolpo ad a vuoto (°)
Metallurgie delle polveri cuscinetti a manicotto ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Rapporto di riduzione Coppia di torsione stimata di tolleranza (nanometro) Coppia di torsione momentanea massima di tolleranza (nanometro) Efficiency%

Lunghezza

L

(millimetro)

 Peso (g) Numero degli ingranaggi
1/4 2,0 6,0 81% 41,3 491 1
1/6
1/15 8,0 25 72% 59,6 700 2
1/18
1/26
1/47 16

50



 72% 59,6 700 2
1/66



Dimensione meccanica



Cambio planetario 2 nanometro 57BL03B 040AG15 del NEMA 23 senza spazzola del motore di CC di Bldc 1



Gli ingranaggi planetari sono leggermente costoso confrontati agli ingranaggi tradizionali. Tuttavia, garantiscono un alto ROI.

La progettazione è tu che abbastanza complesso sono efficienti ed ancora facile mantenere.

Da questo, potete vedere che il cambio planetario presenta molti vantaggi.
