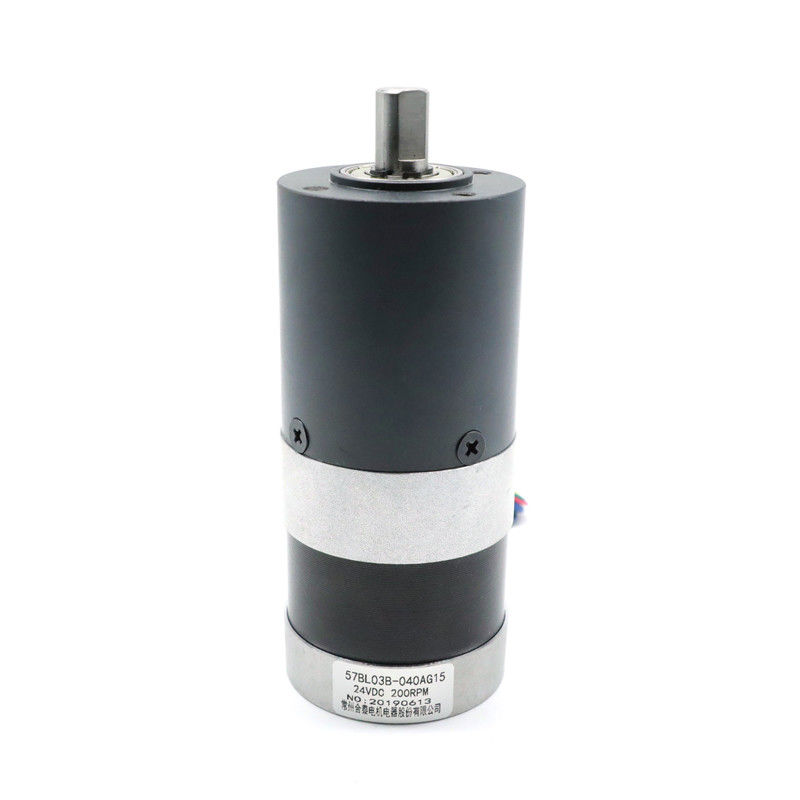

Motore Brushless DC Bldc Nema 23 Riduttore Planetario 2 NM 57BL03B

Motore Brushless DC Bldc Nema 23 Riduttore Planetario 2 NM 57BL03B

Marchio:	Hetai
Numero di modello:	Serie 57BL03B
MOQ:	50
prezzo:	USD
Tempo di consegna:	28-31
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS ISO

Nome del prodotto:

Motore cambio senza spazzole

Tipo d'avvolgimento:

Stella

Hall Effect Angle:

Angolo elettrico 120°

Classe di isolamento:

Temperatura ambiente:

-20℃~+50℃

Resistenza di isolamento:

CC di 100MΩ Min.500VC

Rigidità dielettrica:

600VAC 1 minuto

Livello di protezione:

IP40

Torsione di tolleranza nominale:

8 Nm

Numero di ingranaggi:

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

5000pcs/month

Evidenziare:

NEMA senza spazzola 23 del motore di CC di 57BL03B Bldc

Cambio planetario 57BL03B del NEMA 23

57BL03B cambio planetario del NEMA 23

Descrizione del prodotto

57BL03B-040AG15 NEMA 23 basso rumore 2 N.m motore senza spazzole della trasmissione planetaria

Modello	Temperatura ambiente	Rapporto di riduzione	Materiale di alloggiamento della scatola di cambio	Cuscinetto a uscita
57BL03B-039AG6	-20°C-50°C	6:1	Metallurgia delle polveri	Cuscinetto a sfera
57BL03B-040AG15	-20°C-50°C	15:1	Metallurgia delle polveri	Cuscinetto a sfera
57BL03B-041AG26	-20°C-50°C	26:1	Metallurgia delle polveri	Cuscinetto a sfera

Specifica elettrica

		Modello
Modello di produzione		57BL03B-040AG15
Numero di fasi	Fase	3
Numero di polacchi	Poloni	4
Resistenza da linea a linea	OHMS	0.8
Voltaggio nominale	VDC	24
Nessuna velocità di carico	RPM	4000
Nessuna corrente di carico	Amperi	0.6
Velocità nominale	Rpm	3000±200
Corrente nominale	A	0.6
Torsione nominale	N.m.	0.18
Potenza nominale	W	57
Torsione massima	N.m.	0.54
Costante di coppia	N.m.A.	0.057
Costante di campo elettromagnetico retrogrado	V/kRPM	5.9
Lunghezza del corpo	mm	56.5
Peso	Kg	0.56
Specificativi del motore con ingranaggio planetario
ClassificatoTorsione	N.m.	1.9
Velocità nominale	Rpm	200 ± 10%
RACIO		15:1

* I prodotti possono essere personalizzati su richiesta speciale.

Diagramma di cablaggio

FUNZIONE	COLORE
+5V	ROSSO	UL1007 26AWG
Sala A	Giallo
HALLB	Verde
HALLC	Blu
GND	NERO
FASE A	Giallo	UL1015 22AWG
FASE B	Verde
FASE C	Blu

Dimensione meccanica

Motore Brushless DC Bldc Nema 23 Riduttore Planetario 2 NM 57BL03B 0

Diametro esterno 56 mmMetallurgia delle polveri

Materiale di alloggiamento	Cuscinetto a uscita	Carico radiale ((10 mm dalla fianchetta) N	carico assiale dell'albero ((N)	Forza massima di pressa-allineamento dell'albero ((N)	Disposizione radiale dell'albero (mm)	Spinta del filo (mm)	Risposta negativa a zero carico (°)
Metallurgia delle polveri	cuscinetti a manica	≤ 450	≤ 200	≤ 1000	≤ 0.03	≤ 0.1	≤ 1.5

Rapporto di riduzione	Torque di tolleranza nominale (Nm)	Torsione di tolleranza momentanea massima (Nm)	Efficienza in %	Distanze L (mm)	Peso ((g)	Numero di ingranaggi
1/4	2.0	6.0	81%	41.3	491	1
1 / 6
"Cerchiamo Dio", 1/15	8.0	25	72%	59.6	700	2
Fratellanza, 1/18
Giornata della morte, 1/26
4/47	16	50	72%	59.6	700	2
1/66

Dimensione meccanica

Motore Brushless DC Bldc Nema 23 Riduttore Planetario 2 NM 57BL03B 1

Gli ingranaggi planetari sono leggermente costosi rispetto agli ingranaggi tradizionali.

La progettazione è piuttosto complessa, ma sono efficienti e comunque facili da mantenere.

Da questo, si può vedere che il cambio planetario ha molti vantaggi.
