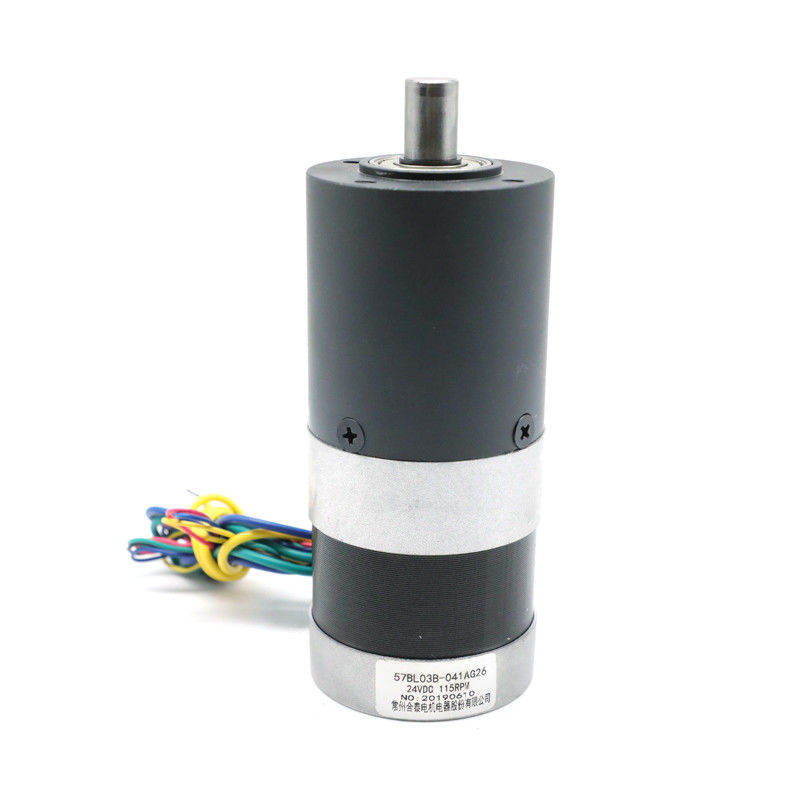

Il micro ha innestato il motore senza spazzola NEMA23 24v 57mm 0.18nm 57BL03B 041AG26
Luogo di origine | La Cina |
---|---|
Marca | Hetai |
Certificazione | CE ROHS ISO |
Numero di modello | 57BL03B-041AG26 |
Quantità di ordine minimo | 50 |
Prezzo | USD |
Imballaggi particolari | Cartone con la scatola interna della schiuma, pallet |
Tempi di consegna | 28-31 |
Termini di pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione | 5000pcs/month |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xNome di prodotto | Motore senza spazzola del cambio | Tipo d'avvolgimento | Stella |
---|---|---|---|
Angolo ad effetto hall | Angolo elettrico 120° | Classe d'isolamento | B |
Temperatura ambiente | -20℃~+50℃ | Resistenza di isolamento | CC di 100MΩ Min.500VC |
Resistenza dielettrica | 600VAC 1 minuto | Rapporto di riduzione | 1/26 |
Max Axial Force | 8 N.m | Coppia di torsione momentanea massima di tolleranza | 25 N.m |
Evidenziare | piccolo motore senza spazzola innestato,Cambio planetario 57BL03B del NEMA 23,NEMA 23 57mm 57BL03B |
Le metallurgie delle polveri a basso rumore del micro 57BL03B-041AG26 hanno innestato il motore senza spazzola di CC NEMA23
Ampio rapporto di velocità con una durata della vita lunga di servizio
57BL03B-041AG26 è consiste 3 di un motore senza spazzola di CC di fase 57mm e di un cambio planetario 56mm. Il materiale d'abitazione del cambio è metallurgia delle polveri. Utilizza il cuscinetto della manica. Il carico radiale (10mm dalla flangia) dell'albero di uscita di cambio è 450N ed il carico assiale dell'asse è 200N.
Per la stessa quantità di capacità di carico, il nostro cambio planetario delle metallurgie delle polveri ha un'più alta durata della vita di servizio che i cambi tradizionali. Gli aspetti chiave sono di migliorare l'efficienza e l'affidabilità in tutto il sistema meccanico.
Specificazione elettrica:
Modello | ||
Modello di fabbricazione | 57BL03B-041AG26 | |
Numero delle fasi | Fase | 3 |
Numero di Pali | Pali | 4 |
Resistenza fase/fase | OHM | 0,8 |
Tensione nominale | VCC | 24 |
Nessuna velocità del carico | RPM | 4000 |
Nessuna corrente del carico | Amp | 0,6 |
Velocità stimata | RPM | 3000±200 |
Corrente nominale | 0,6 | |
Coppia di torsione stimata | N.m | 0,18 |
Potere stimato | W | 57 |
Coppia di torsione di punta | N.m | 0,54 |
Costante di coppia di torsione | N.m/A | 0,057 |
Costante posteriore di FME | V/kRPM | 5,9 |
Statura | millimetro | 56,5 |
Peso | Chilogrammo | 0,56 |
SPECIFICHE DEL MOTORE CON L'INGRANAGGIO PLANETARIO | ||
Coppia di torsione stimata | N.m | 3,3 |
Velocità stimata | RPM | 115±10% |
RAPPORTO | 26:1 |
i *Products possono essere personalizzati dalla richiesta speciale.
Schema elettrico
FUNZIONE | COLORE | |
+5V | ROSSO | UL1007 26AWG |
CORRIDOIO A | GIALLO | |
CORRIDOIO B | VERDE | |
CORRIDOIO C | BLU | |
Terra | Il NERO | |
FASE A | GIALLO | UL1015 22AWG |
FASE B | VERDE | |
FASE C | BLU |
Dimensione meccanica
Verso l'esterno le metallurgie delle polveri del diametro 56mm
Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
Metallurgie delle polveri | cuscinetti a manicotto | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% |
Lunghezza L (millimetro) |
Peso (g) | Numero degli ingranaggi |
1/4 | 2,0 | 6,0 | 81% | 41,3 | 491 | 1 |
1/6 | ||||||
1/15 | 8,0 | 25 | 72% | 59,6 | 700 | 2 |
1/18 | ||||||
1/26 | ||||||
1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
1/66 |
Dimensione meccanica
Un cambio planetario, anche conosciuto come un cambio epicicloidale, è uno dei tipi più interessanti di cambi disponibili all'interno di controllo di moto. Sono usati spesso in automobilistico come parte importante di trasmissioni automatiche.
Come fa un cambio planetario il lavoro?
L'allineamento degli ingranaggi può essere confrontato al nostro sistema solare in cui i pianeti girano intorno al sole, quindi il nome «cambio planetario».
