Motore senza spazzole a micro ingranaggi NEMA23 24v 57mm 0,18nm Serie 57BL03B

Motore senza spazzole a micro ingranaggi NEMA23 24v 57mm 0,18nm Serie 57BL03B

Marchio:	Hetai
Numero di modello:	57BL03B
MOQ:	50
prezzo:	USD
Tempo di consegna:	28-31
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS ISO

Nome del prodotto:

Motore cambio senza spazzole

Tipo d'avvolgimento:

Stella

Hall Effect Angle:

Angolo elettrico 120°

Classe di isolamento:

Temperatura ambiente:

-20℃~+50℃

Resistenza di isolamento:

CC di 100MΩ Min.500VC

Rigidità dielettrica:

600VAC 1 minuto

Rapporto di riduzione:

Max Axial Force:

Coppia massima di tolleranza momentanea:

25 N.M

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

5000pcs/month

Evidenziare:

piccolo motore senza spazzola innestato

Cambio planetario 57BL03B del NEMA 23

NEMA 23 57mm 57BL03B

Descrizione del prodotto

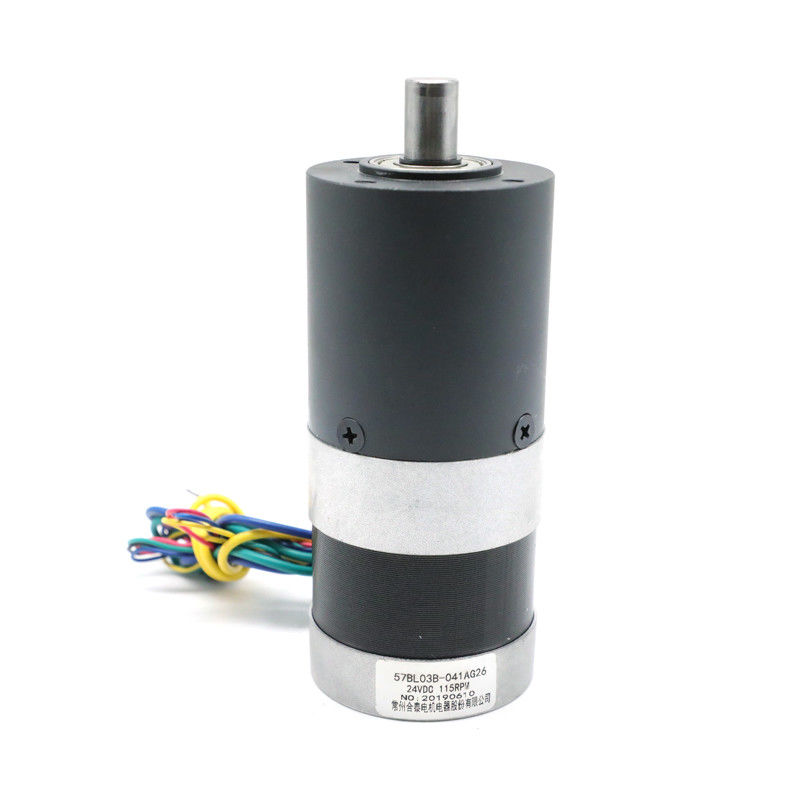

57BL03B-041AG26 motore a corrente continua senza spazzole NEMA23

Rapporto di velocità ampia con una lunga durata di vita

57BL03B-041AG26è costituito da un motore senza spazzole a corrente continua a 3 fasi da 57 mm e da un cambio planetario da 56 mm.Il carico radiale (a 10 mm dalla flangia) dell'albero di uscita del cambio è di 450 N e il carico assiale dell'albero è di 200 N.

Per la stessa capacità di carico, il nostro cambio planetario in metalurgia a polvere ha una durata di vita superiore rispetto ai tradizionali.Gli aspetti chiave sono migliorare l'efficienza e l'affidabilità di qualsiasi sistema meccanico.

Specificità elettrica:

		Modello
Modello di produzione		57BL03B-041AG26
Numero di fasi	Fase	3
Numero di polacchi	Poloni	4
Resistenza da linea a linea	OHMS	0.8
Voltaggio nominale	VDC	24
Nessuna velocità di carico	RPM	4000
Nessuna corrente di carico	Amperi	0.6
Velocità nominale	Rpm	3000±200
Corrente nominale	A	0.6
Torsione nominale	N.m.	0.18
Potenza nominale	W	57
Torsione massima	N.m.	0.54
Costante di coppia	N.m.A.	0.057
Costante di campo elettromagnetico retrogrado	V/kRPM	5.9
Lunghezza del corpo	mm	56.5
Peso	Kg	0.56
Specificativi del motore con ingranaggio planetario
ClassificatoTorsione	N.m.	3.3
Velocità nominale	Rpm	115±10%
RACIO		26:1

* I prodotti possono essere personalizzati su richiesta speciale.

Diagramma di cablaggio

FUNZIONE	COLORE
+5V	ROSSO	UL1007 26AWG
Sala A	Giallo
Sala B	Verde
Sala C	Blu
GND	NERO
FASE A	Giallo	UL1015 22AWG
FASE B	Verde
FASE C	Blu

Dimensione meccanica

Motore senza spazzole a micro ingranaggi NEMA23 24v 57mm 0,18nm Serie 57BL03B 0

Diametro esterno 56 mmMetallurgia delle polveri

Materiale di alloggiamento	Cuscinetto a uscita	Carico radiale ((10 mm dalla fianchetta) N	carico assiale dell'albero ((N)	Forza massima di pressa-allineamento dell'albero ((N)	Disposizione radiale dell'albero (mm)	Spinta del filo (mm)	Risposta negativa a zero carico (°)
Metallurgia delle polveri	cuscinetti a manica	≤ 450	≤ 200	≤ 1000	≤ 0.03	≤ 0.1	≤ 1.5

Rapporto di riduzione	Torque di tolleranza nominale (Nm)	Torsione di tolleranza momentanea massima (Nm)	Efficienza in %	Distanze L (mm)	Peso ((g)	Numero di ingranaggi
1/4	2.0	6.0	81%	41.3	491	1
1 / 6
"Cerchiamo Dio", 1/15	8.0	25	72%	59.6	700	2
Fratellanza, 1/18
Giornata della morte, 1/26
4/47	16	50	72%	59.6	700	2
1/66

Dimensione meccanica

Motore senza spazzole a micro ingranaggi NEMA23 24v 57mm 0,18nm Serie 57BL03B 1

Un cambio planetario, noto anche come cambio epicyclico, è uno dei tipi di cambio più interessanti disponibili nel controllo del movimento.Sono spesso utilizzati nell'industria automobilistica come parte importante di trasmissioni automatiche.

Come funziona un cambio planetario?

L'allineamento degli ingranaggi può essere paragonato al nostro sistema solare in cui i pianeti ruotano attorno al sole, da cui il nome "Planetary Gearbox".
