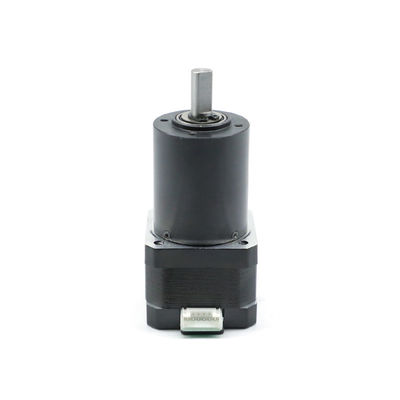

Grado 12V di coppia di torsione 2.5Kg cm 0.24nm 1,8 del motore passo a passo del cambio del NEMA 17 alto

Grado 12V di coppia di torsione 2.5Kg cm 0.24nm 1,8 del motore passo a passo del cambio del NEMA 17 alto

Marchio:	HeTai
Numero di modello:	42BYGH208-57AG16
MOQ:	50
prezzo:	USD
Tempo di consegna:	25 GIORNI
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS ISO

nome di prodotto:

Motore del cambio fare un passo

Accuratezza di punto:

± 5%

Aumento di temperatura:

℃ 80 massimo

Resistenza di isolamento:

CC di 100MΩ Min.500VC

Temperatura ambiente:

-20℃~+50℃

Resistenza dielettrica:

500VAC 1 minuto

Max Radial Force:

28N (20mm dalla flangia anteriore)

Max Axial Force:

10N

Materiale del cambio:

Metallurgie delle polveri

Sopportando all'uscita:

cuscinetto della manica

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

10000 pc/mese

Evidenziare:

Motore passo a passo 2.5Kg cm 0.24nm

motore passo a passo 12v del NEMA 17

NEMA 17 del cambio del motore passo a passo

Descrizione del prodotto

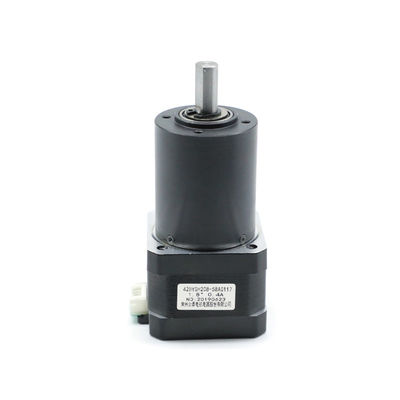

42BYGH208-58AG117 motore passo a passo elettrico di grado 12V del cambio 1,8 di riduzione del motore del NEMA 17

42BYGH208-58AG117 è un motore passo a passo 42BYGH208 installato con un cambio di 36mm. Il rapporto di riduzione è 1:117, in cui la coppia di torsione stimata di tolleranza è 2.5Nm e la coppia di torsione momentanea massima di tolleranza è 7.5NM. L'albero di uscita può resistere al carico radiale (10mm dalla flangia) a 120N ed al carico assiale dell'asse a 80N.

Modello	Dimensione	Peso (g)	Corrente/fase	Diametro del cambio	Resistenza dielettrica	Temperatura ambiente:	Angolo di punto	Tenendo coppia di torsione con il cambio (nanometro)	Carico radiale (10mm dalla flangia)	Carico assiale dell'asse
42BYGH208-57AG16	424266.1 millimetro	373	0,4	36mm	500V CA 1minute	-20℃-50℃	1,8	2,88	≤120N (10mm dalla flangia anteriore)	≤80N
42BYGH208-59AG54	424293.8 millimetro	467	0,4	42mm	500V CA 1minute	-20℃-50℃	1,8	8,78	≤120N (10mm dalla flangia anteriore)	≤80N
42BYGH208-58AG117	424275.6 millimetro	413	0,4	36mm	500V CA 1minute	-20℃-50℃	1,8	19,01	≤120N (10mm dalla flangia anteriore)	≤80N

Specificazione elettrica

ANGOLO DI PUNTO	°/STEP	1,8
TENSIONE NOMINALE	V	12
CORRENTE	A/PHASE	0,4
RESISTENZA	Ω/PHASE	30
INDUTTANZA	mH/PHASE	42
TENUTA DELLA COPPIA DI TORSIONE	Kg.cm	2,5
CLASSE D'ISOLAMENTO		B

i *Products possono essere personalizzati dalla richiesta speciale.

Schema elettrico

Dimensione meccanica

Specificazione elettrica del CAMBIO

Verso l'esterno le metallurgie delle polveri del diametro 36mm

Abitazione del materiale	Sopportando all'uscita	Carico radiale (10mm dalla flangia) N	Carico assiale dell'asse (N)	Forza di stampa-misura dell'asse massima (N)	Gioco radiale dell'asse (millimetri)	Gioco spinto dell'asse (millimetri)	Contraccolpo ad a vuoto (°)
Metallurgie delle polveri	cuscinetto della manica	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Rapporto di riduzione	Coppia di torsione stimata di tolleranza (nanometro)	Coppia di torsione momentanea massima di tolleranza (nanometro)	Efficiency%	Lunghezza (millimetri)	Peso (g)	Numero degli ingranaggi
1/4	0,3	1,0	81%	24,8	145	1
1/5
1/16	1,2	3,5	72%	32,4	173	2
1/20
1/25
1/53	2,5	7,5	65%	41,9	213	3
1/62
1/76
1/94
1/117

Dimensione meccanica

Grado 12V di coppia di torsione 2.5Kg cm 0.24nm 1,8 del motore passo a passo del cambio del NEMA 17 alto 2

Ampio rapporto di velocità con una durata della vita lunga di servizio

Per la stessa quantità di capacità di carico, un cambio planetario ha un'più alta durata della vita di servizio che i cambi tradizionali. Di conseguenza, questi cambi sono facili da gestire ed installano. Questi sono aspetti chiave che possono migliorare l'efficienza e l'affidabilità in tutto il sistema meccanico.

Di nuovo, la disposizione degli ingranaggi è tale che l'intero sistema rimane stabile ed affidabile.
