alta precisione planetaria 9.6V del NEMA 23 del cambio del motore passo a passo di 10kgcm 57mm

alta precisione planetaria 9.6V del NEMA 23 del cambio del motore passo a passo di 10kgcm 57mm

Marchio:	HeTai
Numero di modello:	Serie 57BYGH
MOQ:	50
prezzo:	USD
Tempo di consegna:	25 GIORNI
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS ISO

Nome del prodotto:

Motore della scatola di cambio a gradini

Accuratezza di punto:

±5%

Aumento della temperatura:

℃ 80 massimo

Resistenza di isolamento:

CC di 100MΩ Min.500VC

Temperatura ambiente:

-20℃~+50℃

Rigidità dielettrica:

500VAC 1 minuto

Materiale per l'alloggiamento della scatola di cambio:

Metallurgia della polvere

Cuscinetto a uscita:

Cuscinetto della manica

Tensione nominale:

6.9V

Resistenza:

9,6 Ω/FASE

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

10000 pc/mese

Evidenziare:

cambio planetario 9.6V del NEMA 23

Cambio planetario 9.6V del NEMA

Cambio per il motore passo a passo del NEMA 23

Descrizione del prodotto

57BYGH NEMA 23 alta precisione 9,6V passo motore di cambio riduttore di velocità planetario

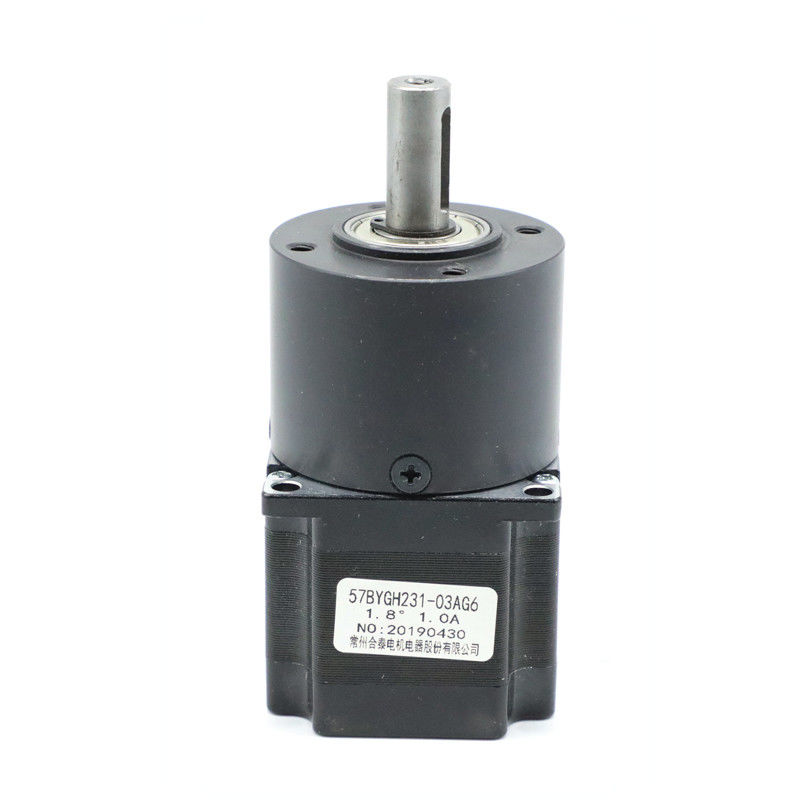

57BYGH231-03AG6 è costituito da un motore a passo a 2 fasi da 57 mm e da un cambio planetario da 56 mm.il gioco adiale dell'albero è ≤ 0,03 mm e il gioco di spinta dell'albero è ≤ 0.1. la contraccolpazione a zero carico è ≤ 1,5 °.

Per la stessa capacità di carico, il nostro cambio planetario in metalurgia a polvere ha una durata di vita superiore rispetto ai tradizionali.Gli aspetti chiave sono migliorare l'efficienza e l'affidabilità di qualsiasi sistema meccanico.

Specifica elettrica

Angolo di passo	°/STAPO	1.8
Voltaggio nominale	V.	9.6
Attuale	A/FASE	1.0
RISISTENZA	Ω/FASE	9.6
Induttanza	mH/FASE	20
Torsione di tenuta	kg.cm	10
Classe di isolamento		B

* I prodotti possono essere personalizzati su richiesta speciale.

Diagramma di cablaggio

Dimensione meccanica

Parte della scatola di cambioSpecifica elettrica

Diametro esterno 56 mmMetallurgia delle polveri

Materiale di alloggiamento	Cuscinetto a uscita	Carico radiale ((10 mm dalla fianchetta) N	carico assiale dell'albero ((N)	Forza massima di pressa-allineamento dell'albero ((N)	Disposizione radiale dell'albero (mm)	Spinta del filo (mm)	Risposta negativa a zero carico (°)
Metallurgia delle polveri	cuscinetto a manica	≤ 450	≤ 200	≤ 1000	≤ 0.03	≤ 0.1	≤ 1.5

Rapporto di riduzione	Torque di tolleranza nominale (Nm)	Torsione di tolleranza momentanea massima (Nm)	Efficienza in %	Distanze L (mm)	Peso ((g)	Numero di ingranaggi
1/4	2.0	6.0	81%	41.3	491	1
1 / 6
"Cerchiamo Dio", 1/15	8.0	25	72%	59.6	700	2
Fratellanza, 1/18
Giornata della morte, 1/26
4/47	16	50	72%	59.6	700	2
1/66

Dimensione meccanica

alta precisione planetaria 9.6V del NEMA 23 del cambio del motore passo a passo di 10kgcm 57mm 2

Sulla base di tutti questi vantaggi, la nostra azienda è specializzata nella produzione di motori a passo ibridi, motori senza spazzole DC, servomotori, motori a cambio e così via.macchine per l'imballaggio, macchinari tessili, strumenti medici, macchinari da stampa, attrezzature logistiche intelligenti... Hetai spedisce anche i suoi prodotti negli Stati Uniti, in Europa, nel sud-est asiatico e in tutta la Cina.

Con una diversa disposizione degli ingranaggi solari e dei planetari, si ottengono una coppia di uscita elevata e un ampio rapporto di velocità.le scatole di cambio planetarie hanno una minore inerzia e una trasmissione di coppia elevataTutti questi sono aspetti chiave che garantiscono l'efficienza.

La capacità di variare con precisione il grado di potenza e velocità rende i cambio planetari adatti a molte applicazioni speciali come turbine eoliche, motori a combustione interna e così via.
