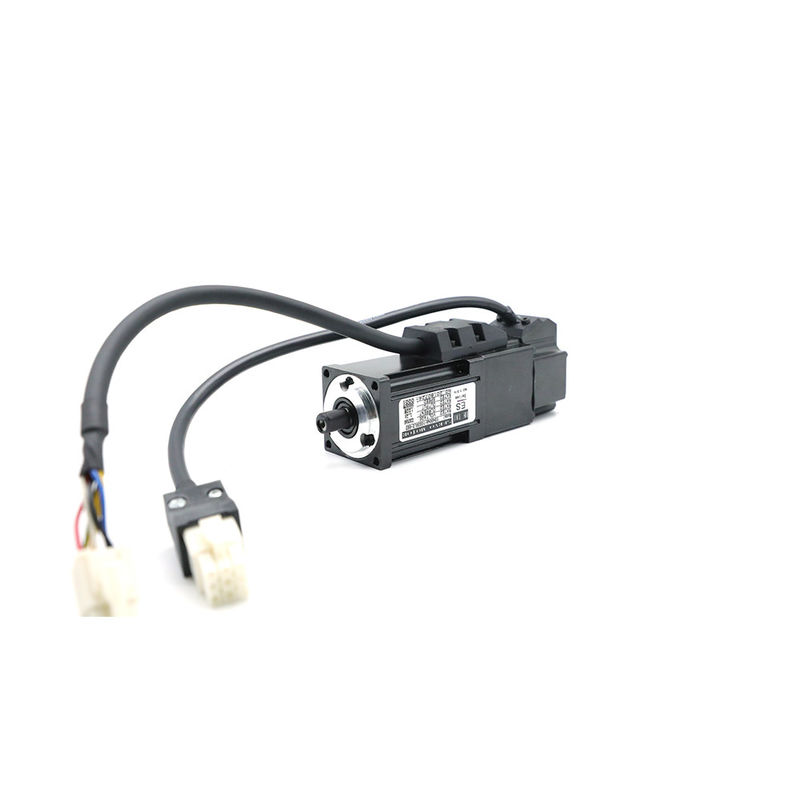

servomotore 24V di CA 50w mini

servomotore 24V di CA 50w mini

Marchio:	Hetai
Numero di modello:	ES40
MOQ:	5
prezzo:	USD
Tempo di consegna:	28-31
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS ISO

nome di prodotto:

Servomotore

Classe d'isolamento:

Velocità (RPM):

Livello di protezione:

Temperatura del lavoro:

0℃~+55℃

Temperatura della prerogativa:

20℃~80℃

Lavoro o prerogativa:

90%RH (nessuna condensazione) sopra il livello del mare 1000m

Vibrazione:

5.88/S 2.10-60Hz

Inerzia::

Inerzia media

Protegga la caratteristica:

IP65, asse che sigilla IP 54

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

1000pcs/month

Evidenziare:

servomotore di CA 24v

servomotore di CA 50W

mini servomotore 24v

Descrizione del prodotto

Il potere di ES40 50-100W ha valutato 0.32NM 3000 il giri/min. 24V, micro alta precisione del servomotore di CC 310V

Modello es 40 -48V (nessun freno)
Potere stimato	Forza radiale massima	Forza assiale massima	Peso	Tipo dell'asse	Diametro dell'asse	Dispositivo di risposte	No dei pali
100W	120N	60N	0,75	Asse chiave	φ8	—	8 pali

Modello es 40 -310V (nessun freno)
Potere stimato	Forza radiale massima	Forza assiale massima	Peso	Tipo dell'asse	Diametro dell'asse	Dispositivo di risposte	No dei pali
50W	120N	60N	0.5kg	Asse chiave	φ8	24 bit	10 pali
100W	120N	60N	0.5kg	Asse chiave	φ8	bit 17	8 pali

Specificazione elettrica

MODELLO	ES4004A-10D30A1	ES4004A-10D30L2	ES4005A-05S30N1-001	ES40004K-10D30L3 Servo a bassa tensione
POTERE STIMATO (WATT)	100	100	50	100
TENSIONE NOMINALE	310	310	310	24
CORRENTE NOMINALE (A)	1,2	1,2	0,56	5,6
VELOCITÀ STIMATA (RPM)	3000	3000	3000	3000
COPPIA DI TORSIONE STIMATA (N.M)	0,32	0,32	0,16	0,32
COPPIA DI TORSIONE DI PUNTA (N.M)	0,96	0,96	0,48	0,9
COSTANTE POSTERIORE DI FME (V/KRPM)	16	16	16	6
COEFFICIENTE DI COPPIA DI TORSIONE (N.M/AMPS)	0,265	0,265	0,265	0,057
INERZIA DEL ROTORE (KG.CM2)	0,045	0,045	0,03	0,045
RESISTENZA DI LINE-LINE (Ω)	11	11	23	0,6
INDUTTANZA DI LINE-LINE (MH)	8	8	16	0,86
COSTANTE DI TEMPO MECCANICA (MS)	0,86	0,86	0,86	1,08

MODELLO	ES4004A-10D30N1	ES4004A-10D30N2-001	ES4004A-10D30L1	ES4004A-10D30L2	ES4005A-05S30N2-001
POTERE STIMATO (WATT)	100	100	100	100	50
TENSIONE NOMINALE	310	310	310	310	310
CORRENTE NOMINALE (A)	1,2	1,2	1,2	1,2	0,56
VELOCITÀ STIMATA (RPM)	3000	3000	3000	3000	3000
COPPIA DI TORSIONE STIMATA (N.M)	0,32	0,32	0,32	0,32	0,16
COPPIA DI TORSIONE DI PUNTA (N.M)	0,96	0,96	0,96	0,96	0,48
COSTANTE POSTERIORE DI FME (V/KRPM)	16	16	16	16	16
COEFFICIENTE DI COPPIA DI TORSIONE (N.M/AMPS)	0,265	0,265	0,265	0,265	0,265
INERZIA DEL ROTORE (KG.CM2)	0,045	0,045	0,045	0,045	0,03
RESISTENZA DI LINE-LINE (Ω)	11	11	11	11	23
INDUTTANZA DI LINE-LINE (MH)	8	8	8	8	16
COSTANTE DI TEMPO MECCANICA (MS)	0,86	0,86	0,86	0,86	0,86

Nota: I prodotti possono essere personalizzati dalla vostra richiesta. Contattici prego per maggiori informazioni.

servomotore 24V di CA 50w mini 0

40 serie con il freno

PIN	FUNZIONE	COLORE
1	U	Rosso
2	V	Bianco
3	W	Nero
4	G	Giallo/verde
5	Freno	Giallo
6	Freno	Blu

PIN	FUNZIONE	COLORE
1	OV	Nero
2
3	SD+	Blu
4	+5V	Rosso
5	BAIA	Brown/nero
6	BAT+	Brown
7	Deviazione standard	Blu/nero
8	/
9	Terra	Grigio (schermo)

Tipo		40
Potere		50W	100W
Codificatore
L (millimetro)			127
	B
	L		127
	N	95	155

Tipo		40
Potere		50W	100W
Codificatore
Peso (Chilogrammo)			0,72
	B
	L		0,72
	N	0,58	0,76

Nota: , La B, la L, N si riferisce al codificatore differente.

Codificatore pungente di valore assoluto 17 di unico giro di A= tamagawa

Codificatore ottico di B=incremental 2500ppr

Codificatore pungente di valore assoluto 17 di multi-giro di L=tamagawa

Bit di valore assoluto 24 di multi-giro di N=Nikon

Senza freno

servomotore 24V di CA 50w mini 1

PIN	FUNZIONE	COLORE
1	U	Rosso
2	V	Bianco
3	W	Nero
4	G	Giallo/verde

PIN	FUNZIONE	COLORE
1	NC
2	Deviazione standard	Blu
3	Deviazione standard	Porpora
4	Vcc	Bianco
5	Terra	Nero
6	Schermo

Tipo		40
Potere		50W	100W
Codificatore
L (millimetro)			91,5
	B
	L		97
	N	65	85

Tipo		40
Potere		50W	100W
Codificatore
Peso (Chilogrammo)			0,48
	B
	L		0,52
	N	0,34	0,45

Nota: , La B, la L, N si riferisce al codificatore differente.

Codificatore pungente di valore assoluto 17 di unico giro di A= tamagawa

Codificatore ottico di B=incremental 2500ppr

Codificatore pungente di valore assoluto 17 di multi-giro di L=tamagawa

Bit di valore assoluto 24 di multi-giro di N=Nikon

Catena di montaggio del servomotore

servomotore 24V di CA 50w mini 2

Saldatore a punti del laser
servomotore 24V di CA 50w mini 3
