Regolatore integrato Module del motore passo a passo del NEMA 17 un'interfaccia parallela di 2 fasi

Regolatore integrato Module del motore passo a passo del NEMA 17 un'interfaccia parallela di 2 fasi

Marchio:	Hetai
Numero di modello:	HTD421
MOQ:	50
prezzo:	USD
Tempo di consegna:	28-31
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

nome di prodotto:

Driver del motore facente un passo

Alimentazione elettrica:

3.3V-5V o 12V-24V

Corrente del motore dell'uscita:

Picco 2A

temperatura di lavoro:

0℃~+40℃

Storagetemperature:

-10℃~70℃

Determini il metodo:

Controllo corrente costante di PWM

suddivisione facoltativa:

Microstep 1/2/4/8/16/32

lunghezza:

34/40/48/60mm

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

10000 pc/mese

Evidenziare:

Driver integrato del motore passo a passo

driver del motore passo a passo del NEMA 17

Regolatore del motore passo a passo del NEMA 17

Descrizione del prodotto

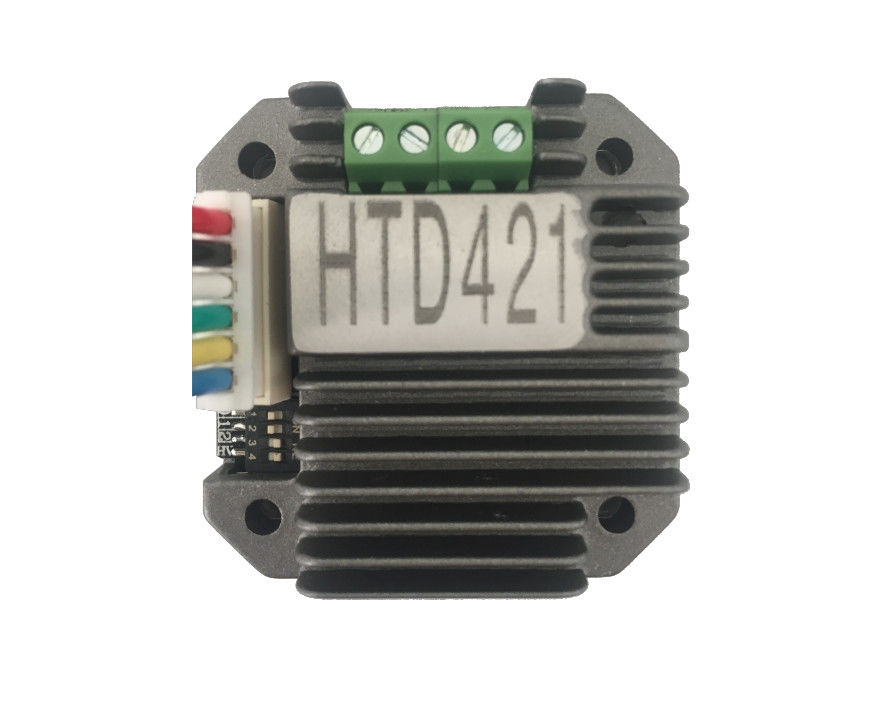

HTD421 driver Integrated Driver dell'interfaccia parallela di 2 fasi per il motore passo a passo del NEMA 17

Caratteristica di prodotto

La progettazione miniatura, installazione conveniente, può essere integrata con 42 motori passo a passo

- alloggio incluso Calore-dissipato della fusion d'alluminio

- Mezza corrente automatica quando ha smesso di correre

- Isolamento fotoelettrico dell'interfaccia parallela, compatibili ad alta velocità con 3.3-5V e 12-24V i livelli logici 2A continuamente regolabili

- Microstep 1/2/4/8/16/32 di suddivisione facoltativa

Parametro del prodotto

ALIMENTAZIONE ELETTRICA		LA CC 12V-DC 35V/2A, CC 24V è raccomandata
Interfaccia parallela	VCC	Alimentazione elettrica. Selezione 3.3V-5V o 12V-24V del DIP switch
	DIR	0V o VCC. Corrente: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V
	STP	0V o VCC. Corrente: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V Frequenza 0-20KHz
	En	0V o VCC. Corrente: 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V Frequenza 0-20KHz

Corrente del motore dell'uscita	Picco 2A (massimo monofase), uso reale 0-2A regolabile
Metodo dell'azionamento	Controllo corrente costante di PWM
Suddivisione dell'azionamento	Selezione di regolazione del DIP switch 1, 2, 4, 8, 16, 32
Resistenza di isolamento	> 100M- alla temperatura ed alla pressione normali
Resistenza dielettrica	0.5KV, 1 minuto alla temperatura normale e pressione
Protezione	Collegamento inverso introdotto, sovraccarico, surriscaldamento dell'azionamento, sovracorrente dell'azionamento

Il driver ha la stesse posizione e dimensione del foro come il motore passo a passo 42.

Interfaccia elettrica

Dimensione dell'operatore subacqueo

Collegamenti

Diagramma dell'installazione del driver

Vantaggio del prodotto

I vantaggi dei motori integrati comprendono la facilità della disposizione, complessità riduttrice dei collegamenti, messa a punto e costruzione più veloce del sistema e la compatibilità del driver del motore. Inoltre, un'unità integrata con un sistema integrato di controllo inoltre è fornita.

I benefici del motore e le unità di azionamento integrati comprendono la facilità dell'implementazione, complessità riduttrice dei collegamenti, messa a punto e costruzione più veloce di un sistema e la compatibilità garantita dell'motore-azionamento. Ulteriormente, le unità integrate che comprendono i sistemi su un chip (SoC) sono inoltre disponibili.
