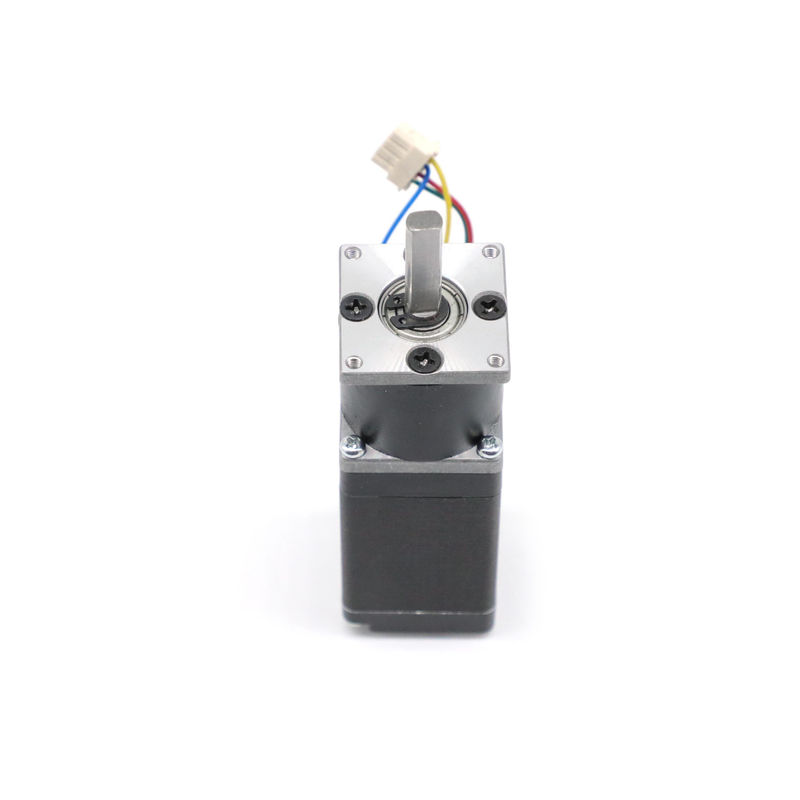

6 motore passo a passo del NEMA 11 del cavo con riduzione 1 144 del cambio 28mm

6 motore passo a passo del NEMA 11 del cavo con riduzione 1 144 del cambio 28mm

Marchio:	HeTai
Numero di modello:	28BYGH
MOQ:	50
prezzo:	USD
Tempo di consegna:	25 GIORNI
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS ISO

nome di prodotto:

Motore del cambio fare un passo

Accuratezza di punto:

Aumento di temperatura:

℃ 80 massimo

Resistenza di isolamento:

CC di 100MΩ Min.500VC

Temperatura ambiente:

-20℃~+50℃

Resistenza dielettrica:

500VAC 1 minuto

Max Radial Force:

28N (20mm dalla flangia anteriore)

Max Axial Force:

Cambio adatto:

22mm, 28mm

Materiale del cambio:

Metallurgie delle polveri

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

10000 pc/mese

Evidenziare:

motore passo a passo del NEMA 11 con il cambio 28mm

motore passo a passo di 28mm

un motore passo a passo di 6 cavi

Descrizione del prodotto

28BYGH motore passo a passo del NEMA 11 con il 1:144 massimo di rapporto di riduzione del cambio di 28mm

i *Products possono abbinare il cambio 22.28mm

La metallurgia delle polveri un cambio da 22 millimetri con cuscinetto poroso ha scelte di seguente rapporto di riduzione:

Fase 1

1/4, 1/4.75

Fase 2

1/16, 1/19, 1/22, 1/26

Fase 3

1/76, 1/88, 1/104, 1/121, 1/144

Per il cambio di 28mm, ci sono 2 rapporti di riduzione che sono &1:6 di 1:3 (entrambe sono una fase).

Faccia scorrere prego giù per vedere più dettagli circa il cambio

Specificazione elettrica della PARTE del MOTORE:

MODELLO	ANGOLO DI PUNTO (°/STEP)	FILO DI PIOMBO (NO)	TENSIONE (v)	CORRENTE (A/PHASE)	RESISTENZA (Ω/PHASE)	INDUTTANZA (MH/PHASE)	TENUTA DELLA COPPIA DI TORSIONE (G.CM)	ALTEZZA DEL MOTORE L (MILLIMETRO)	PESO DEL MOTORE (Chilogrammo)
28BYGH102-01	1,8	4	3,90	0,67	6,3	3,2	600	32	0,11
28BYGH105-01		6	3,1	0,95	3,3	1,0	430	32	0,11
28BYGH301		4	4,56	0,67	6,8	4,9	950	45	0,17
28BYGH303		6	3,40	0,95	3,4	1,0	750	45	0,14
28BYGH501		4	8,04	0,67	12,0	7,2	1200	51	0,19
28BYGH502		6	3,80	0,95	4,0	1,3	900	51	0,20

i *Products possono essere personalizzati dalla richiesta speciale.

Dimensione meccanica

Schema elettrico

6 motore passo a passo del NEMA 11 del cavo con riduzione 1 144 del cambio 28mm 1

Specificazione elettrica della PARTE del CAMBIO:

Verso l'esterno il diametro 22mm

Abitazione del materiale

Sopportando all'uscita

Carico radiale (10mm dalla flangia) N

Carico assiale dell'asse (N)

Forza di stampa-misura dell'asse massima (N)

Gioco radiale dell'asse (millimetri)

Gioco spinto dell'asse (millimetri)

Contraccolpo ad a vuoto (°)

Metallurgie delle polveri

Poroso

cuscinetto

≤35

≤15

≤80

≤0.08

≤0.4

≤1.5

Rapporto di riduzione	Coppia di torsione stimata di tolleranza (nanometro)	Coppia di torsione momentanea massima di tolleranza (nanometro)	Efficiency%	Lunghezza (millimetri)	Peso (g)	Numero degli ingranaggi
1/4	0,1	0,3	81%	13,9	29	1
1/4.75
1/16	0,4	1,2	72%	32,4	52	2
1/19
1/22
1/26
1/76	0,8	2,5	65%	43,9	73	3
1/88
1/104
1/121
1/144

Dimensione meccanica

Verso l'esterno il diametro 28mm

Abitazione del materiale	Sopportando all'uscita	Carico radiale (10mm dalla flangia) N	Carico assiale dell'asse (N)	Forza di stampa-misura dell'asse massima (N)	Gioco radiale dell'asse (millimetri)	Gioco spinto dell'asse (millimetri)	Contraccolpo ad a vuoto (°)
Metallurgie delle polveri	cuscinetto della manica	≤80	≤30	≤200	≤0.03	≤0.4	≤1.5

Rapporto di riduzione	Coppia di torsione stimata di tolleranza (nanometro)	Coppia di torsione momentanea massima di tolleranza (nanometro)	Efficiency%	Lunghezza (millimetri)	Peso (g)	Numero degli ingranaggi
1/3	0,2	0,6	81%	28,5	105	1
1/6

Dimensione meccanica

6 motore passo a passo del NEMA 11 del cavo con riduzione 1 144 del cambio 28mm 3
