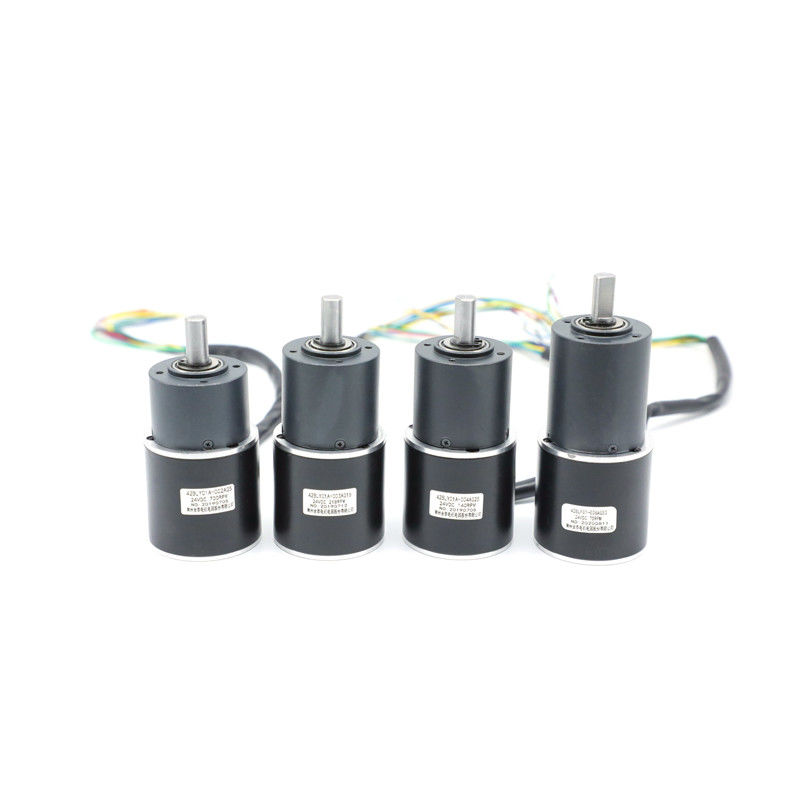

Motore senza spazzola di CC del NEMA di 42MM con il cambio
Luogo di origine | La Cina |
---|---|
Marca | HeTai |
Certificazione | CE ROHS ISO |
Numero di modello | 42BLY |
Quantità di ordine minimo | 50 |
Prezzo | USD |
Imballaggi particolari | Cartone con la scatola interna della schiuma, pallet |
Tempi di consegna | 25 GIORNI |
Termini di pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione | 10000 pc/mese |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xnome di prodotto | Motore senza spazzola del cambio | Angolo ad effetto hall | Anglel elettrico 120° |
---|---|---|---|
Velocità | 3000 regolabili | Tipo d'avvolgimento | Stella |
Resistenza dielettrica | 600VAC 1 minuto | Temperatura ambiente | -20℃~+50℃ |
Resistenza di isolamento | CC di 100MΩ Min.500VC | Livello del IP | IP40 |
Max Radial Force | 15N (10mm dalla flangia anteriore) | Max Axial Force | 10N |
Rapporto di riduzione minimo | 1/4 | Rapporto di riduzione massimo | 1/216 |
Evidenziare | motore del NEMA di 42mm,Motore senza spazzola basso di RPM,motore senza spazzola di CC di alta coppia di torsione a bassa velocità |
42BLY IL NEMA 17 ha personalizzato il più alta coppia di torsione del cambio del motore senza spazzola planetario di CC a bassa velocità
Vantaggio del cambio planetario
ripetibilità 1.Increased: La sue maggior parte radiale di velocità ed affidabilità e robustezza assiali di offerta del carico, minimizzanti il cattivo allineamento dell'ingranaggio.
precisione 2.Perfect: La maggior parte della stabilità angolare girante migliora l'accuratezza e l'affidabilità del movimento.
3. livello più a basso rumore perché c'è contatto più di superficie. Il rotolamento è molto più morbido ed i salti sono virtualmente inesistenti.
durevolezza 4.Greater: dovuto la suoi rigidità torsionale e migliore rotolamento. Quindi, la maggior efficienza dell'ingranaggio e di un'operazione molto più regolare è raggiunta.
buoni livelli 5.Very di efficienza: I riduttori planetari offrono la maggior efficienza
trasmissione di coppia di torsione 6.Increased: Con più denti in contatto, il meccanismo può trasmettere e resistere a più coppia di torsione. Inoltre, lo fa in un modo più uniforme.
versatilità 7.Maximum: Il suo meccanismo è contenuto in un cambio cilindrico, che può essere installato in quasi tutto lo spazio.
Modello | Coppia di torsione N.M | Carico di Max Radial | Carico assiale dell'asse | Rapporto di riduzione | Cambio che alloggia materiale | Tensione (V) | Potere (W) | Velocità (RPM) |
42BLY01A-002AG5 | 0,16 | ≤120N (10mm dalla flangia anteriore) |
≤80N |
5:1 | Metallurgie delle polveri | 24 | 12 | 700 |
42BLY01A-003AG16 | 0,46 | 16:1 | 24 | 11 | 218 | |||
42BLY01A-004AG25 | 0,72 | 25:1 | 24 | 18 | 140 | |||
42BLY01A-005AG62 | 1,60 | 62:1 | 24 | 9 | 56 |
i *Products possono essere personalizzati dalla richiesta speciale.
Specificazione elettrica della PARTE del MOTORE:
Modello | Modello | Modello | ||
Specificazione | Unità | 42BLY01C | 42BLY02 | 42BLY302-001 |
Numero delle fasi | Fase | 3 | 3 | 3 |
Numero di Pali | Pali | 4 | 4 | 4 |
Tensione nominale | VCC | 24 | 24 | 24 |
Velocità stimata | RPM | 3000 | 3000 | 3000 |
Corrente nominale | 0,63 | 1,77 | 2,53 | |
Coppia di torsione stimata | N.m | 0,035 | 0,08 | 0,13 |
Potere stimato | W | 11 | 25 | 41 |
Coppia di torsione di punta | mN.m | 0,105 | 0,24 | 0,39 |
Picco di corrente | Amp | 1,9 | 5,3 | 7,6 |
Costante di coppia di torsione | N.m/A | 0,054 | 0,045 | 0,051 |
Costante posteriore di FME | V/kRPM | 5,7 | 4,7 | 5,3 |
Statura | millimetro | 42 | 60 | 78 |
Peso | Chilogrammo | 0,25 | 0,38 | 0,56 |
Schema elettrico
TAVOLA ELETTRICA DEL COLLEGAMENTO |
||
FUNZIONE | COLORE | |
+5V | ROSSO | UL1007 26AWG |
CORRIDOIO A | GIALLO | |
CORRIDOIO B | VERDE | |
CORRIDOIO C | BLU | |
Terra | Il NERO | |
FASE A | GIALLO | UL3265 22AWG |
FASE B | VERDE | |
FASE C | BLU |
Dimensione meccanica
Specificazione elettrica della PARTE del CAMBIO:
metallurgie delle polveri di 36mm
Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
Metallurgie delle polveri | cuscinetti a manicotto | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% | Lunghezza (millimetri) | Peso (g) | Numero degli ingranaggi |
1/4 | 0,3 | 1,0 | 81% | 24,8 | 145 | 1 |
1/5 | ||||||
1/16 |
1,2
|
3,5
|
72% | 32,4 | 173 | 2 |
1/20 | ||||||
1/25 | ||||||
1/53 |
2,5
|
7,5 | 65% | 41,9 | 213 | 3 |
1/62 | ||||||
1/76 | ||||||
1/94 | ||||||
1/117 |
Dimensione meccanica
36mm in lega di zinco
Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
In lega di zinco |
Poroso cuscinetti |
≤45 | ≤25 | ≤100 | ≤0.08 | ≤0.4 | ≤1.5 |
Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% | Lunghezza (millimetri) | Peso (g) | Numero degli ingranaggi |
1/12 | 0,3 | 1,0 | 81% | 26,8 | 100 | 1 |
Dimensione meccanica
Verso l'esterno le metallurgie delle polveri del diametro 42mm
Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
Metallurgie delle polveri | cuscinetti a manicotto | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% | Lunghezza (millimetri) | Peso (g) | Numero degli ingranaggi |
1/4 | 1,0 | 3,0 | 81% | 32,5 | 170 | 1 |
1/6 | ||||||
1/15 | 4,0 | 12 | 72% | 46,3 | 207 | 2 |
1/18 | ||||||
1/25 | ||||||
1/36 | ||||||
1/54 |
8,0
|
25
|
65%
|
60,1
|
267
|
3 |
1/65 | ||||||
1/90 | ||||||
1/112 | ||||||
1/155 | ||||||
1/216 | 10 | 30 | 65% | 60,1 | 267 |
Dimensione meccanica
