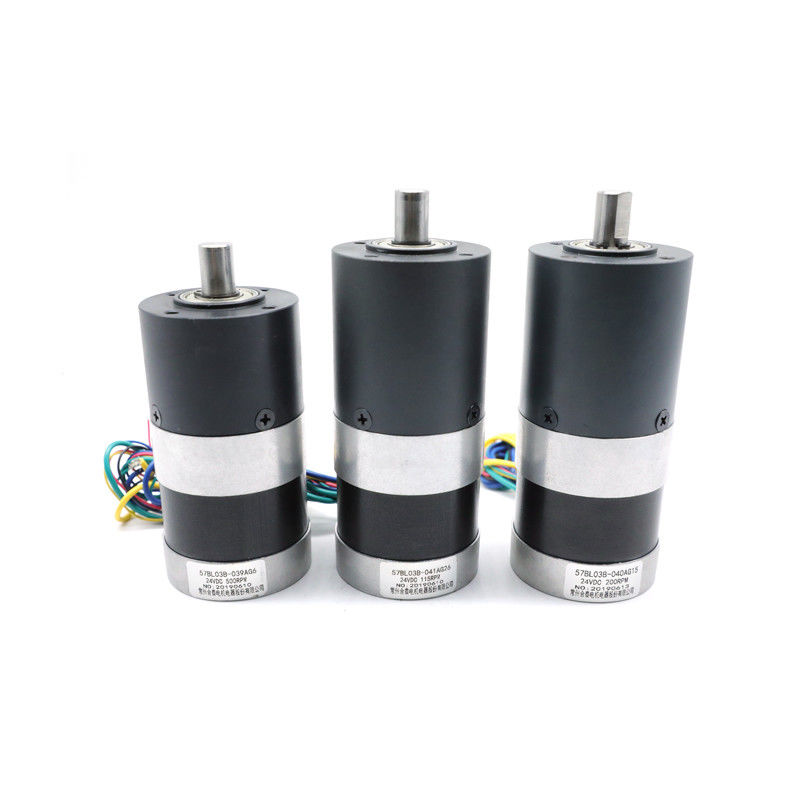

Motore senza spazzola di CC con il cambio planetario 24v 40w
| Luogo di origine | La Cina |
|---|---|
| Marca | HeTai |
| Certificazione | CE ROHS ISO |
| Numero di modello | 57BL |
| Quantità di ordine minimo | 50 |
| Prezzo | USD |
| Imballaggi particolari | Cartone con la scatola interna della schiuma, pallet |
| Tempi di consegna | 25 GIORNI |
| Termini di pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione | 10000 pc/mese |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Nome di prodotto | Motore senza spazzola del cambio | Tipo d'avvolgimento | Stella |
|---|---|---|---|
| Angolo ad effetto hall | Anglel elettrico 120° | Classe d'isolamento | B |
| Livello del IP | IP40 | Resistenza di isolamento | CC di 100MΩ Min.500VC |
| Resistenza dielettrica | 600VAC 1 minuto | Temperatura ambiente | -20℃~+50℃ |
| Max Radial Force | 75N (10mm dalla flangia anteriore) | Max Axial Force | 15N |
| Cambio della partita | 42mm, 52mm, 56mm, 63mm | Coppia di torsione momentanea massima di tolleranza | 30 nanometro |
| Evidenziare | motore del bldc con il cambio planetario,motore 200 giri/min. di CC 24v,Motore senza spazzola e cambio di CC |
||
Descrizione di prodotto
57BL motore 10Nm massimo del bldc di personalizzazione di iso del CE ROHS senza spazzola con il cambio planetario a basso rumore
| Modello | Rapporto di riduzione | Diametro del cambio | Cambio che alloggia materiale | Tensione (V) | Potere (W) | Velocità (RPM) | Coppia di torsione stimata (nanometro) |
| 57BL03B-039AG6 | 6:1 | 56mm | Metallurgie delle polveri | 24 | 41 | 500 | 0,79 |
| 57BL03B-040AG15 | 15:1 | 56mm | Metallurgie delle polveri | 24 | 40 | 200 | 1,9 |
| 57BL03B-041AG26 | 26:1 | 56mm | Metallurgie delle polveri | 24 | 40 | 115 | 3,3 |
Specificazione elettrica della PARTE del MOTORE:
| Modello | Modello | Modello | Modello | Modello | Modello | ||
| Specificazione | Unità | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
| Numero delle fasi | Fase | 3 | 3 | 3 | 3 | 3 | 3 |
| Numero di Pali | Pali | 4 | 4 | 4 | 4 | 4 | 4 |
| Tensione nominale | VCC | 24 | 24 | 24 | 24 | 24 | 24 |
| Velocità stimata | RPM | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Corrente nominale | 0,77 | 1,87 | 3,17 | 3,67 | 5,33 | 7,00 | |
| Coppia di torsione stimata | N.m | 0,057 | 0,11 | 0,18 | 0,22 | 0,33 | 0,44 |
| Potere stimato | W | 15 | 34,5 | 56 | 69 | 104 | 138 |
| Coppia di torsione di punta | N.m | 0,17 | 0,33 | 0,54 | 0,66 | 0,99 | 1,32 |
| Picco di corrente | Amp | 2,3 | 5,6 | 9,5 | 11 | 16 | 21 |
| Costante di coppia di torsione | N.m/A | 0,074 | 0,059 | 0,057 | 0,060 | 0,062 | 0,063 |
| Costante posteriore di FME | V/kRPM | 7,75 | 6,2 | 5,9 | 6,3 | 6,5 | 6,6 |
| Statura | millimetro | 41,5 | 46,5 | 56,5 | 66,5 | 86,5 | 106,5 |
| Peso | Chilogrammo | 0,35 | 0,44 | 0,56 | 0,67 | 0,95 | 1,18 |
i *Products possono abbinare il cambio 42, 52, 56, 63mm
i *Products possono essere personalizzati dalla richiesta speciale.
Schema elettrico
| FUNZIONE | COLORE | ||
| +5V | ROSSO | UL1007 26AWG | |
| CORRIDOIO A | GIALLO | ||
| CORRIDOIO B | VERDE | ||
| CORRIDOIO C | BLU | ||
| Terra | Il NERO | ||
| FASE A | GIALLO | UL1015 20AWG | |
| FASE B | VERDE | ||
| FASE C | BLU | ||
Dimensione meccanica
Specificazione elettrica della PARTE del CAMBIO
Verso l'esterno le metallurgie delle polveri del diametro 42mm
| Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
| Metallurgie delle polveri | cuscinetto della manica | ≤120 | ≤80 | ≤500 | ≤0.03 | ≤0.1 | ≤1.5 |
| Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% |
Lunghezza L (millimetro) |
Peso (g) | Numero degli ingranaggi |
| 1/4 | 1,0 | 3,0 | 81% | 32,5 | 170 | 1 |
| 1/6 | ||||||
| 1/15 | 4,0 | 12 | 72% | 46,3 | 207 | 2 |
| 1/18 | ||||||
| 1/25 | ||||||
| 1/36 | ||||||
| 1/54 |
8,0
|
25
|
65%
|
60,1
|
267
|
3 |
| 1/65 | ||||||
| 1/90 | ||||||
| 1/112 | ||||||
| 1/155 | ||||||
| 1/216 | 10 | 30 | 65% | 60,1 | 267 |
Dimensione meccanica
Verso l'esterno il diametro 52mm in lega di zinco
| Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
| In lega di zinco | cuscinetti a manicotto | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% | Lunghezza (millimetri) | Peso (g) | Numero degli ingranaggi |
| 1/13 | 2,0 | 6,0 | 81% | 52,9 | 345 | 1 |
Dimensione meccanica
Verso l'esterno le metallurgie delle polveri del diametro 56mm
| Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
| Metallurgie delle polveri | cuscinetti a manicotto | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% |
Lunghezza L (millimetro) |
Peso (g) | Numero degli ingranaggi |
| 1/4 | 2,0 | 6,0 | 81% | 41,3 | 491 | 1 |
| 1/6 | ||||||
| 1/15 | 8,0 | 25 | 72% | 59,6 | 700 | 2 |
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
72% | 59,6 | 700 | 2 |
| 1/66 |
Dimensione meccanica
Verso l'esterno la plastica d'organizzazione del diametro 56mm
| Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
| Plastica di ingegneria | cuscinetto della manica | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% |
Lunghezza L (millimetro) |
Peso (g) | Numero degli ingranaggi |
| 1/15 | 8,0 | 25 |
72%
|
61,6 | 450 |
2
|
| 1/18 | ||||||
| 1/26 | ||||||
| 1/47 | 16 |
50
|
||||
| 1/66 |
Dimensione meccanica
Fuori diametro in lega di zinco 56 millimetri
| Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
| In lega di zinco | cuscinetti a manicotto | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% |
Lunghezza L (millimetro) |
Peso (g) | Numero degli ingranaggi |
| 1/4 |
2,0
|
6 | 81% |
43,3
|
350 | 1 |
| 1/6 | ||||||
| 1/13 | 52,7 | 400 |
Dimensione meccanica
Verso l'esterno il diametro 63mm in lega di zinco
| Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
| In lega di zinco | cuscinetti a manicotto | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% |
Lunghezza L (millimetro) |
Peso (g) | Numero degli ingranaggi |
| 1/8 | 3,0 | 8,0 | 81% | 75,5 | 400 | 1 |
Dimensione meccanica
Avendo una disposizione differente del pignone solare e degli ingranaggi planetari, la coppia di torsione ad alto rendimento e l'ampio rapporto della velocità sono raggiunti. Oltre a questi, i cambi planetari hanno l'inerzia più bassa ed alta trasmissione di coppia di torsione. Tutto questi sono aspetti chiave che garantiscono l'efficienza.
La capacità di variare esattamente il grado di potere e di velocità rende i cambi planetari adatti a molte applicazioni speciali quale il generatore eolico, motori a combustione interna, ecc.
