motore a magnete permanente senza spazzola

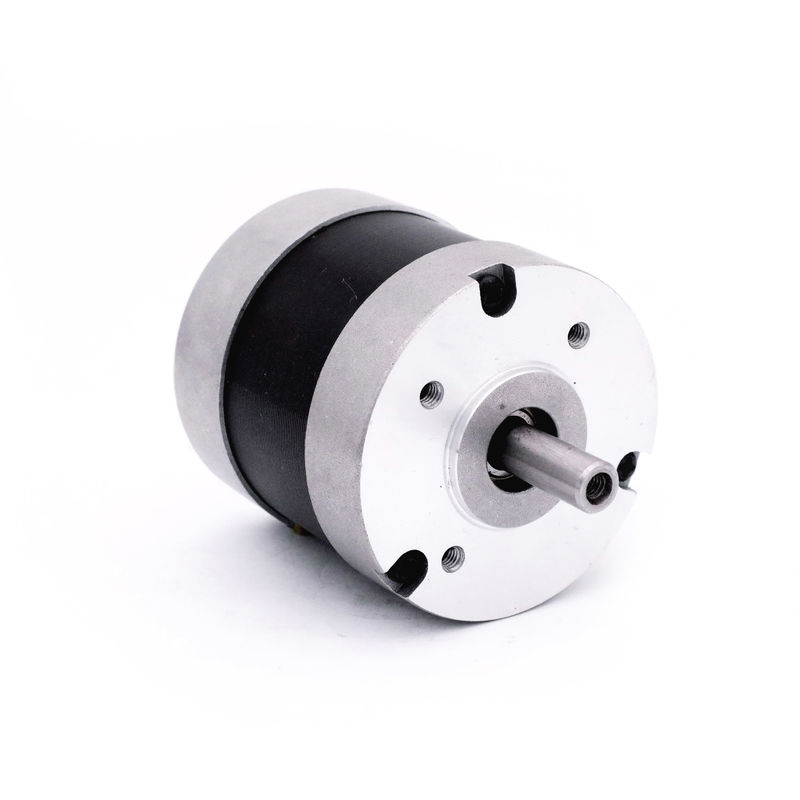

Flangia quadrata del micro del motore giro a magnete permanente senza spazzola 24v del NEMA 23 57mm

Flangia quadrata del micro del motore giro a magnete permanente senza spazzola 24v del NEMA 23 57mm

Marchio:	Hetai
Numero di modello:	57BL
MOQ:	50
prezzo:	USD
Tempo di consegna:	28-31
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS ISO

Nome di prodotto:

Motori senza spazzola di CC

Tipo d'avvolgimento:

Stella

Hall Effect Angle:

Angolo elettrico 120°

Classe d'isolamento:

Temperatura ambiente:

-20℃~+50℃

Resistenza di isolamento:

CC di 100MΩ Min.500VC

Resistenza dielettrica:

600VAC 1 minuto

MAX Radial Force:

75N (10mm dalla flangia anteriore)

Max Axial Force:

Tipo dell'asse:

Singola asse

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

5000pcs/month

Evidenziare:

NEMA 23 57mm 24v

NEMA 23 24v

Piccolo NEMA senza spazzola 23 del motore di CC

Descrizione del prodotto

Motore senza spazzola elettrico 3000rpm di CC 24V del NEMA 23 di serie 57BL micro

57BL01G una tensione 24V, corrente nominale 0.77A, coppia di torsione stimata di 3 pali di fase 4 0,057 nanometri, potere 15W

57BL02A una tensione 24V, corrente nominale 1.87A, coppia di torsione stimata di 3 pali di fase 4 0,11 nanometri, potere 34.5W

57BL03B una tensione 24V, corrente nominale 3.17A, coppia di torsione stimata di 3 pali di fase 4 0,18 nanometri, potere 56W

57BL04A una tensione 24V, corrente nominale 3.67A, coppia di torsione stimata di 3 pali di fase 4 0,66 nanometri, potere 69W

57BL05A una tensione 24V, corrente nominale 5,33A, coppia di torsionestimatadi 3 palidi fase 40,33nanometri, potere104W

57BL06 una tensione 24V, corrente nominale 7A, coppia di torsionestimatadi 3 palidi fase 40,44nanometri, potere138W

Per il motore senza spazzola dell'azionamento incorporato di serie 57BL, è più redditizio & conveniente per l'utente, che inoltre aumenta l'affidabilità.

Specificazione elettrica:

		Modello	Modello	Modello	Modello	Modello	Modello
Specificazione	Unità	57BL01G	57BL02A	57BL03B	57BL04A	57BL05A	57BL06
Numero delle fasi	Fase	3
Numero di Pali	Pali	4
Tensione nominale	VCC	24
Velocità stimata	RPM	2500	3000	3000	3000	3000	3000
Corrente nominale		0,77	1,87	3,17	3,67	5,33	7,00
Coppia di torsione stimata	N.m	0,057	0,11	0,18	0,22	0,33	0,44
Potere stimato	W	15	34,5	56	69	104	138
Coppia di torsione di punta	mN.m	0,17	0,33	0,54	0,66	0,99	1,32
Picco di corrente	Amp	2,3	5,6	9,5	11	16	21
Costante di coppia di torsione	N.m/A	0,074	0,059	0,057	0,060	0,062	0,063
Costante posteriore di FME	V/kRPM	7,75	6,2	5,9	6,3	6,5	6,6
Statura	millimetro	41,5	46,5	56,5	66,5	86,5	106,5
Peso	Chilogrammo	0,35	0,44	0,56	0,67	0,95	1,18

i *Products possono essere personalizzati con le richieste speciali.

i *Products possono abbinare il cambio 42, 52, 56, 63 millimetri

Dimensione meccanica

Flangia quadrata del micro del motore giro a magnete permanente senza spazzola 24v del NEMA 23 57mm 0

Schema elettrico

FUNZIONE	COLORE
+5V	ROSSO	UL1007 26AWG
CORRIDOIO A	GIALLO
HALLB	VERDE
HALLC	BLU
Terra	Il NERO
FASE A	GIALLO	UL1007 20AWG
FASE B	VERDE
FASE C	BLU

Gamma del mercato di Hetai

Hetai inoltre invia i suoi prodotti U.S.A., l'Europa, il Sud-est asiatico ed in Cina completa.

Dalla Cina a d'oltremare

Europa: La Francia, la Germania, l'Italia, la Spagna, la Norvegia ecc.

Nord America: U.S.A., Canada

I clienti di Hetai

Flangia quadrata del micro del motore giro a magnete permanente senza spazzola 24v del NEMA 23 57mm 2

Vari tipi di motori passo a passo sono a disposizione affinchè scelgano, personalizzazione di sostegno.

Flangia quadrata del micro del motore giro a magnete permanente senza spazzola 24v del NEMA 23 57mm 3

Cambio di riduzione di Hetai

Flangia quadrata del micro del motore giro a magnete permanente senza spazzola 24v del NEMA 23 57mm 4

Telemetro del laser

Flangia quadrata del micro del motore giro a magnete permanente senza spazzola 24v del NEMA 23 57mm 5

Materiale di alta qualità

Bobinatrice dello statore

Hetai ha presentato tantissima attrezzatura professionale, che notevolmente ha migliorato l'efficienza di produzione.

Centro di CNC

Flangia quadrata del micro del motore giro a magnete permanente senza spazzola 24v del NEMA 23 57mm 9

Informazioni d'imballaggio

I metodi d'imballaggio professionali, fissano il prodotto per inviare voi.

Flangia quadrata del micro del motore giro a magnete permanente senza spazzola 24v del NEMA 23 57mm 12
