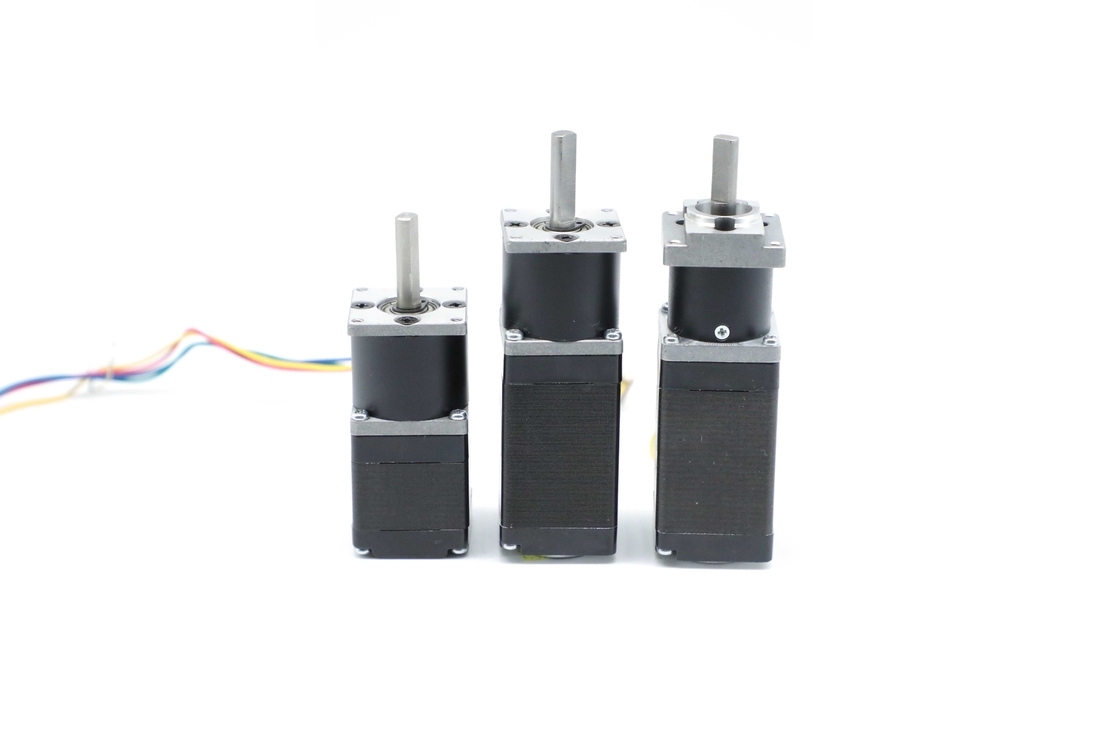

Nema11 motore planetario 3.4W del cambio 12V 40.5mm con il cambio 28BL01AG14
| Luogo di origine | La Cina |
|---|---|
| Marca | HeTai |
| Certificazione | CE ROHS ISO |
| Numero di modello | 28BL01AG14 |
| Quantità di ordine minimo | 50 |
| Prezzo | USD |
| Imballaggi particolari | Cartone con la scatola interna della schiuma, pallet |
| Tempi di consegna | 25 giorni |
| Termini di pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione | 10000 pc/mese |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Nome di prodotto | Motore senza spazzola del cambio | Tensione | 12 |
|---|---|---|---|
| velocità stimata | 214±10% | rapporto di riduzione | 1/14 |
| Coppia di torsione stimata | 0,15 nanometri | Resistenza di isolamento | 100MΩ Min.500 VCC |
| Classe d'isolamento | B | Altezza del motore | 40,5 millimetri |
| Gioco spinto dell'asse | ≤0.4 | Potenza di uscita | 3.4W |
| Contraccolpo ad a vuoto | ≤1.5° | Peso del motore | 0,25 chilogrammi |
| Evidenziare | Cambio planetario Nema11,Nema11 cambio planetario 12V,motore senza spazzola 12V con il cambio |
||
Descrizione di prodotto
Nema11 motore planetario 3.4W del cambio 12V 40.5mm con il cambio 28BL01AG14
Poiché c'è contatto più di superficie. Lo scorrimento è molto più morbido e non ci sono quasi salti. Così c'è a basso rumore nel cambio planetario motor.28BL01AG14 è un genere di mini motori. L'aspetto chiave per assicurare l'efficienza è che il cambio planetario abbia l'inerzia bassa ed alta trasmissione di coppia di torsione. La scelta del cambio planetario con le specifiche corrette è un modo affidabile migliorare l'efficienza di tutto il sistema meccanico.
Specificazione elettrica:
| Modello | ||||
| Parte del motore | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
| Rapporto | 1:14 | 1:30 | 1:64 | |
| Diametro del cambio | 28 | 28 | 28 | |
| Numero delle fasi | Fase | 3 | 3 | 3 |
| Numero di Pali | Pali | 4 | 4 | 4 |
| Tensione nominale | VCC | 12 | 24 | 24 |
| Coppia di torsione stimata | N.m | 0,15 | 0,65 | 2 |
| Velocità stimata | RPM | 214 | 100 | 46 |
| RatedCurrent | Amp | 0,9 | 1 | 2 |
| Potenza di uscita | Watt | 3,4 | 6,8 | 9,6 |
| Altezza del motore | millimetro | 40,5 | 53 | 78 |
| Peso del motore | Chilogrammo | 0,25 | 0,31 | 0,36 |
i *Products possono essere personalizzati dalla richiesta speciale.
Schema elettrico
|
TAVOLA ELETTRICA DEL COLLEGAMENTO |
||
| FUNZIONE | COLORE | |
| +5V | ROSSO | UL1007 26AWG |
| CORRIDOIO A | VERDE | |
| CORRIDOIO B | BLU | |
| CORRIDOIO C | BIANCO | |
| Terra | Il NERO | |
| FASE A | ARANCIA | |
| FASE B | GIALLO | |
| FASE C | BROWN | |
Dimensione meccanica
Potete scegliere il cambio diverso da:
Verso l'esterno le metallurgie delle polveri del diametro 28mm
| Abitazione del materiale | Sopportando all'uscita | Carico radiale (10mm dalla flangia) N | Carico assiale dell'asse (N) | Forza di stampa-misura dell'asse massima (N) | Gioco radiale dell'asse (millimetri) | Gioco spinto dell'asse (millimetri) | Contraccolpo ad a vuoto (°) |
| Metallurgie delle polveri | cuscinetti a manicotto | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Tipo quadrato del cambio 28 planetari | ||||||
| Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% |
Lunghezza L (millimetro) |
Peso (g) | Numero degli ingranaggi |
| 1/3 | 0,2 | 0,6 | 81% | 28,5 | 105 | 1 |
| 1/6 | ||||||
| Tipo rotondo del cambio 28 planetari | ||||||
| Rapporto di riduzione | Coppia di torsione stimata di tolleranza (nanometro) | Coppia di torsione momentanea massima di tolleranza (nanometro) | Efficiency% |
Lunghezza L (millimetro) |
Peso (g) | Numero degli ingranaggi |
| 1/14 | 0,5 | 1,5 | 72% | 29,8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1,8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
