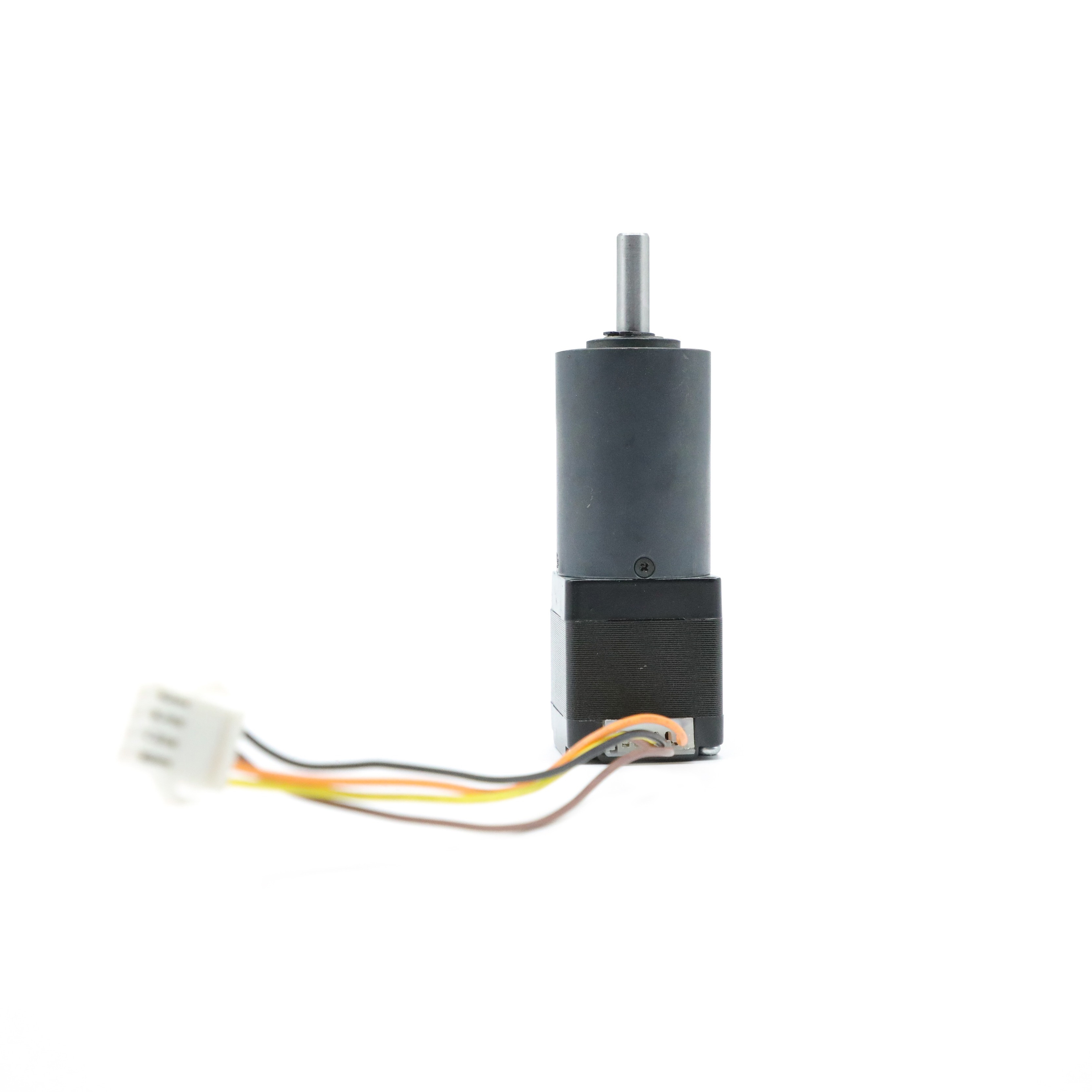

Coppia di torsione 4.22V 0.67A del motore passo a passo del cambio del NEMA 11 alta

Coppia di torsione 4.22V 0.67A del motore passo a passo del cambio del NEMA 11 alta

Marchio:	HeTai
Numero di modello:	28YGH102-XXAG107
MOQ:	50
prezzo:	USD
Tempo di consegna:	25 giorni
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS ISO

Nome di prodotto:

Motore del cambio fare un passo

Angolo di punto:

° 1,8

Aumento della temperatura:

℃ 80 massimo

Corrente:

0.67A

Temperatura ambiente:

-20℃~+50℃

Tenuta della coppia di torsione:

6kg.cm

Induttanza:

3.7mh/phase

Sopportando all'uscita:

cuscinetti a manicotto

Carico radiale (10mm dalla flangia):

≤450N

Carico assiale dell'asse:

≤200N

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

10000 pc/mese

Evidenziare:

motore passo a passo del cambio 0.67A

Motore passo a passo del cambio del NEMA 11

Motore passo a passo di alta coppia di torsione con il cambio

Descrizione del prodotto

Coppia di torsione redditizia del motore passo a passo del cambio del NEMA 11 4.22V 0.67A 28YGH102-XXAG107 alta

I cambi planetari, anche conosciuti come i cambi planetari, sono uno dei tipi più interessanti di cambi nel controllo di moto.

28YGH102-XXAG107 è un genere di micro motori. Il suo specifico è coppia di torsione a basso rumore ed alta. Il centro dell'ingranaggio dell'input del cambio planetario gira intorno al centro dell'ingranaggio dell'uscita e l'albero di entrata e l'albero di uscita sono stati allineato. Ciò indica che è un cambio con gli stessi centri di rotazione dell'uscita e dell'input

Questo modello sta utilizzando un cambio delle metallurgie delle polveri di 28mm, la progettazione è tu che abbastanza complesso sono efficienti ed ancora facile mantenere.

Specificazione elettrica

ANGOLO DI PUNTO	°/STEP	1,8
TENSIONE NOMINALE	V	4,22
CORRENTE	A/PHASE	0,67
RESISTENZA	Ω/PHASE	6,3
INDUTTANZA	mH/PHASE	3,7
TENUTA DELLA COPPIA DI TORSIONE	kg.cm	6
CLASSE D'ISOLAMENTO		B

i *Products possono essere personalizzati dalla richiesta speciale.

Schema elettrico

Dimensione meccanica

Schema elettrico

TAVOLA ELETTRICA DEL COLLEGAMENTO
FUNZIONE	COLORE
+5V	ROSSO	UL1007 26AWG
CORRIDOIO A	VERDE
CORRIDOIO B	BLU
CORRIDOIO C	BIANCO
Terra	Il NERO
FASE A	ARANCIA
FASE B	GIALLO
FASE C	BROWN

Specificazione elettrica del CAMBIO

Verso l'esterno le metallurgie delle polveri del diametro 28mm

Abitazione del materiale	Sopportando all'uscita	Carico radiale (10mm dalla flangia) N	Carico assiale dell'asse (N)	Forza di stampa-misura dell'asse massima (N)	Gioco radiale dell'asse (millimetri)	Gioco spinto dell'asse (millimetri)	Contraccolpo ad a vuoto (°)
Metallurgie delle polveri	cuscinetti a manicotto	≤80	≤30	≤200	≤0.03	≤0.4	≤1.5

Tipo quadrato del cambio 28 planetari
Rapporto di riduzione	Coppia di torsione stimata di tolleranza (nanometro)	Coppia di torsione momentanea massima di tolleranza (nanometro)	Efficiency%	Lunghezza L (millimetro)	Peso (g)	Numero degli ingranaggi
1/3	0,2	0,6	81%	28,5	105	1
1/6

Tipo rotondo del cambio 28 planetari
Rapporto di riduzione	Coppia di torsione stimata di tolleranza (nanometro)	Coppia di torsione momentanea massima di tolleranza (nanometro)	Efficiency%	Lunghezza L (millimetro)	Peso (g)	Numero degli ingranaggi
1/14	0,5	1,5	72%	29,8	92	1
1/30
1/64	1,8	5	65%	40	105	1
1/107

Motore di punto della scala dell'alimento della Multi-testa

Coppia di torsione 4.22V 0.67A del motore passo a passo del cambio del NEMA 11 alta 2

bobinatrice della Multi-testa

La società dedica per produrre e progettare il motore di punto, il motore senza spazzola di CC ed il motore del cambio. Contattici prego direttamente se siete interessato.
