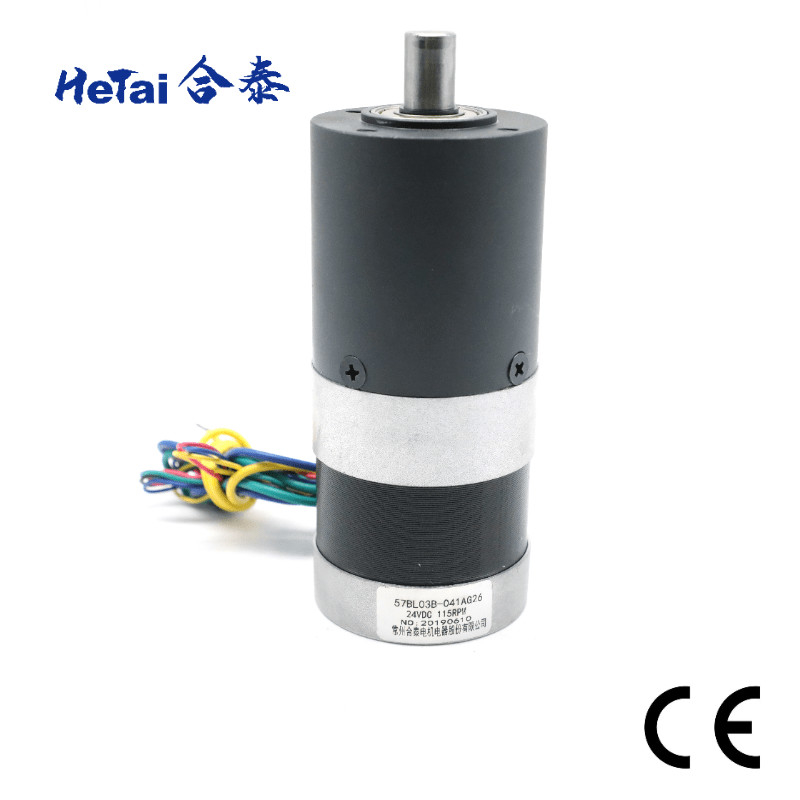

Motore senza spazzola personalizzabile NEMA23 24v 0.8ohms 57mm*57mm del cambio

  • Customizable Brushless Gearbox Motor NEMA23 24v 0.8ohms 57mm*57mm
  • Customizable Brushless Gearbox Motor NEMA23 24v 0.8ohms 57mm*57mm
  • Customizable Brushless Gearbox Motor NEMA23 24v 0.8ohms 57mm*57mm
Luogo di origine La CINA
Marca Hetai
Certificazione CE ROHS ISO
Numero di modello 57BL03B-041AG26
Quantità di ordine minimo 50
Prezzo USD
Imballaggi particolari Cartone con la scatola interna della schiuma, pallet
Tempi di consegna 28-31
Termini di pagamento L/C, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione 5000pcs/Month

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome di prodotto Motore senza spazzola del cambio Tensione 24 V
Velocità stimata 3000± 200 GIRI/MIN. Coppia di torsione stimata 0,18 N.m
rapporto di riduzione 1/26 Resistenza 0,8 OHM
Classe d'isolamento B Temperatura ambiente -20℃~+50℃
Resistenza di isolamento CC di 100MΩ Min.500VC Certificazione CE ROHS ISO
Tipo d'avvolgimento Stella Resistenza dielettrica CA 500V 1 minuto
Evidenziare

Motore senza spazzola NEMA23 del cambio

,

Motore senza spazzola 57mm del cambio

,

0.8 Ohms Gearbox Brushless Motor
Lasciate un messaggio
Descrizione di prodotto

Motore senza spazzola 57BL03B-041AG26 NEMA23 24v 0.8ohms 57mm*57mm personalizzabili del cambio



Hetai si vanta sulle sue capacità di ricerca e sviluppo. Con il supporto dei laboratori professionali e dei tecnici con esperienza, Hetai ha vinto 13 brevetti e premi pratici quali i premi alta tecnologia di impresa.



Il motore senza spazzola del cambio imita un sistema planetario di rotazione, gli azionamenti di albero di entrata l'ingranaggio centrale, anche conosciuto come il pignone solare, che poi gira gli ingranaggi circostanti, anche conosciuti come le ruote planetarie. Inoltre caratterizzano un compatto stesso, progettazione del basso peso in loro ingranaggi di Class.planetary sono usate come riduttori di velocità. Sono usate per rallentare i motori ed aumentare la coppia di torsione. La coppia di torsione è il potere di lavoro della macchina.



Specificazione elettrica:



    Modello
Parte del motore   57BL03B-041AG26
Resistenza fase/fase OHM 0,8
Tensione nominale VCC 24
Velocità a vuoto RPM 4000
Corrente a vuoto Apms 0,6
Velocità stimata RPM 3000± 200
Coppia di torsione stimata N.m 0,18
Costante di coppia di torsione N.m/A 0,057
Costante posteriore di FME V/kRPM 5,9
Classe d'isolamento   B
SPECIFICHE DEL MOTORE CON L'INGRANAGGIO PLANETARIO
Coppia di torsione stimata N.m 3,3
Velocità stimata RPM 115± 10%
Rapporto   26:1



i *Products possono essere personalizzati dalla richiesta speciale.



Schema elettrico



FUNZIONE COLORE
+5V ROSSO







UL1007 26AWG




CORRIDOIO A GIALLO
CORRIDOIO B VERDE
CORRIDOIO C BLU
Terra Il NERO
FASE A GIALLO





UL1015 20AWG


FASE B VERDE
FASE C BLU



Dimensione meccanica



Motore senza spazzola personalizzabile NEMA23 24v 0.8ohms 57mm*57mm del cambio 0

Cambio planetario 56mm



Abitazione del materiale Sopportando all'uscita Carico radiale (10mm dalla flangia) N Carico assiale dell'asse (N) Forza di stampa-misura dell'asse massima (N) Gioco radiale dell'asse (millimetri) Gioco spinto dell'asse (millimetri) Contraccolpo ad a vuoto (°)
Metallurgie delle polveri Cuscinetti a sfera ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5





Numero dei treni del cambio

 1 2
Rapporto di riduzione



1/6



 1/15,1/18,1/26,1/47,1/66
Lunghezza (millimetri)



41,3



 59,6
Peso (g)



491,0



 700,0


Dimensione meccanica



Motore senza spazzola personalizzabile NEMA23 24v 0.8ohms 57mm*57mm del cambio 1



L'altro rapporto del cambio



IL MOTORE SENZA SPAZZOLA DEL NEMA 23 PUÒ ABBINARE DOPO IL CAMBIO



Cambio planetario 36mm
Rapporto di riduzione Carico permissibile momentaneo (nanometro) Lunghezza (millimetri) Numero degli ingranaggi
1/4 1,0 24,8 1
1/5
1/16 3,5 32,4 2
1/20
1/25
1/53 7,5 41,9 3
1/62
1/76
1/94
1/117



Cambio planetario 42mm
Rapporto di riduzione Carico permissibile momentaneo (nanometro) Lunghezza (millimetri) Numero degli ingranaggi
1/4 3,0 32,5 1
1/6
1/15 12 46,3 2
1/18
1/25
1/36
1/54 25 60,1 3
1/65
1/90
1/112
1/155
1/216 30 60,1 3





Certificato



Motore elettrico senza spazzola 24V 9 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC Motore elettrico senza spazzola 24V 10 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC Motore elettrico senza spazzola 24V 11 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC

Rapporto del motore passo a passo ROHS

Data: 9 giugno 2021

Rapporto del motore ROHS di BLDC

Data: 9 giugno 2021

 Cetificate del CE
Motore elettrico senza spazzola 24V 12 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC Motore elettrico senza spazzola 24V 13 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC
IATF 16949: 2016
Valido fino a: 2 giugno 2024
Iso 9001: 2015
Valido fino a: 2 giugno 2024





ATTREZZATURA DI FABBRICAZIONE



Motore senza spazzola personalizzabile NEMA23 24v 0.8ohms 57mm*57mm del cambio 7



CENTRO DI CNC                                     MACINAZIONE DEL ROTORE                            SALDATORE A PUNTI DEL LASER

VERSO L'ESTERNO IL CERCHIO



Motore senza spazzola personalizzabile NEMA23 24v 0.8ohms 57mm*57mm del cambio 8



MULTI-HEAD AUTOMATICO             MULTI-HEAD AUTOMATICO                BOBINATRICE

BOBINATRICE                         BOBINATRICE



Motore senza spazzola personalizzabile NEMA23 24v 0.8ohms 57mm*57mm del cambio 9



            AUTOMATICO                                       CATENA DI MONTAGGIO                               CATENA DI MONTAGGIO

CATENA DI MONTAGGIO



Package&Delivery



Motore senza spazzola personalizzabile NEMA23 24v 0.8ohms 57mm*57mm del cambio 10

Motore senza spazzola personalizzabile NEMA23 24v 0.8ohms 57mm*57mm del cambio 11



FAQ



1.Are voi fabbrica?

Sì, siamo fabbrica. La nostra marca commerciale Hetai è un micro produttore ben noto del motore per più di 20 anni dentro
La Cina. Prodotto principale compreso il motore passo a passo ibrido, il motore senza spazzola di CC, il servomotore ed il cambio planetario.

2. Avete altre informazioni di contatto?
Sì, inviici con la posta elettronica prego: info@ht-motor.com 3. Come possiamo ottenere il vostro catalogo?
Visiti prego sotto il sito Web per scaricarlo: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

campione di 3.Can I?
Sì, i campioni ed il trasporto sono fatti pagare.

4.Can io ottenere prodotto su misura?
Sicuri, tutti i prodotti possono essere personalizzati basati sulla richiesta speciale.

5.How spedite le merci?
Spediamo normalmente le merci da preciso (DHL/UPS/FEDEX/TNT), dal mare e da aria, inoltre accettiamo lo spedizioniere.

6. Che cosa sono i termini di pagamento?
T/T (trasferimento bancario), Paypal (0,5% spese paypal), ordine di assicurazione di ALIBABA accettano

7. È questo il vostro prezzo finale? Potrei avere lo sconto?
Il nostro prezzo è il prezzo franco fabbrica. Se avete grande quantità, possiamo negoziare circa lo sconto.

8.What è la garanzia per i vostri prodotti?
La nostra garanzia ha luogo per un anno. Se dei problemi di qualità si presentassero dal nostro lato durante questo periodo, intraprenderemo il costo e la sostituzione di spedizione. il danno della nota causato tramite uso improprio del prodotto non è coperto prego dalla garanzia.
