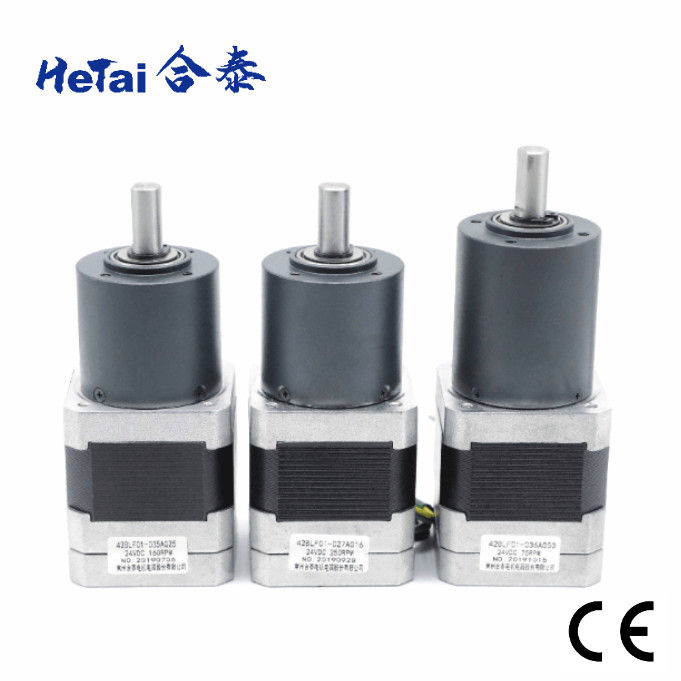

Motore senza spazzola 0.5A 24V 2.2OHMS 42mm del cambio del NEMA 17

Motore senza spazzola 0.5A 24V 2.2OHMS 42mm del cambio del NEMA 17

Marchio:	Hetai
Numero di modello:	42BLF01
MOQ:	50
prezzo:	USD
Tempo di consegna:	28-31
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE ROHS ISO

Nome del prodotto:

Motore cambio senza spazzole

Tensione nominale:

24 VCC

Resistenza:

2.2 Ohm

Rapporto potenza di uscita:

Corrente a vuoto:

0,5 amp

Velocità senza carico:

5000± 10% giri/min

Temperatura ambiente:

-20℃~+50℃

Rapporto:

Tipo d'avvolgimento:

Stella

Resistenza di isolamento:

CC di 100MΩ Min.500VC

Rigidità dielettrica:

600VAC 1 minuto

Classe di isolamento:

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

5000pcs/Month

Evidenziare:

Motore senza spazzola 0.5A del cambio del NEMA 17

2 2 OHM di motore senza spazzola del cambio

Descrizione del prodotto

42BLF01-036AG53 Motore senza spazzola con cambio di marcia Nema 17 0.5A 24V 2.2OHMS 42mm

Hetai mette sempre le esigenze dei clienti al primo posto. Non solo fornire prodotti di alta qualità, crediamo che aiutare i clienti a fare prodotti migliori è la missione più importante.Hetai ha ottenuto la certificazione ISOLa qualità di questo prodotto è stata anche riconosciuta da molti clienti.

42BLF-036AG53 nema17 24V motore a cambio a corrente continua di fabbrica è adatto per robot di imballaggio macchine di linea di testo macchine di strumenti medici macchine di stampa e logistica intelligente.Un cambio, noto anche come riduttore o riduttore di velocità, è una serie di ingranaggi che possono essere aggiunti a un motore per ridurre drasticamente la velocità e/o aumentare la coppiaOgni tipo di cambio lavora all'unisono con un motore per ottenere la velocità-torque di uscita desiderata.

Specifica elettrica

Parte motrice
Modello di produzione		42BLF01-036AG53
Resistenza	OHMS	2.2
Voltaggio nominale	VDC	24
Nessuna velocità di carico	RPM	5000± 10%
Nessuna corrente di carico	Amperi	0.5
Velocità nominale	Rpm	4000 ± 10%
Torsione nominale	N.m.	0.063
Potenza di uscita nominale	W	26
Costante di coppia	N.m.A.	0.046
Classe di isolamento		B
Specificativi del motore con ingranaggio planetario
Torsione nominale	N.m.	2.17
Velocità nominale	Rpm	75 ± 10%
RACIO		5:1

* I prodotti possono essere personalizzati su richiesta speciale.

Diagramma di cablaggio

FUNZIONE	COLORE
+5V	ROSSO	UL1007 26AWG
Sala A	Giallo
HALLB	Verde
HALLC	Blu
GND	NERO
FASE A	Giallo	UL3265 22AWG
FASE B	Verde
FASE C	Blu

Dimensione meccanica

Motore senza spazzola 0.5A 24V 2.2OHMS 42mm del cambio del NEMA 17 0

Connessione a rotazione

Materiale di alloggiamento	Cuscinetto a uscita	Carico radiale ((10 mm dalla fianchetta) N	carico assiale dell'albero ((N)	Forza massima di pressa-allineamento dell'albero ((N)	Disposizione radiale dell'albero (mm)	Spinta del filo (mm)	Risposta negativa a zero carico (°)
Metallurgia della polvere	Apparecchi per la produzione di pneumatici	≤ 120	≤ 80	≤ 500	≤ 0.03	≤ 0.1	≤ 1.5

Numero di treni a cambio	1	2	3
Rapporto di riduzione	1/5	1/4, 1/6, 1/20, 1/25	1/53,1/62,1/76,1/94,1/117
Lunghezza ((mm)	24.8	32.4	41.9
Peso ((g)	145.0	173.0	213.0

Dimensione meccanica

Motore senza spazzola 0.5A 24V 2.2OHMS 42mm del cambio del NEMA 17 1

Altri rapporti di cambio

Transmitter planetario 42 mm
Rapporto di riduzione	Torque di tolleranza nominale (Nm)	Torsione di tolleranza momentanea massima (Nm)	Efficienza in %	Lunghezza (mm)	Peso ((g)	Numero di ingranaggi
1/4	1.0	3.0	81%	32.5	170	1
1 / 6
"Cerchiamo Dio", 1/15	4.0	12	72%	46.3	207	2
Fratellanza, 1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/12
1/155
1/216	10	30	65%	60.1	267

Connessione a rotazione
Rapporto di riduzione	Torque di tolleranza nominale (Nm)	Torsione di tolleranza momentanea massima (Nm)	Efficienza in %	Distanze L (mm)	Peso ((g)	Numero di ingranaggi
1/4	2.0	6.0	81%	41.3	491	1
1 / 6
"Cerchiamo Dio", 1/15	8.0	25	72%	59.6	700	2
Fratellanza, 1/18
Giornata della morte, 1/26
4/47	16	50	72%	59.6	700	2
1/66

Applicazione del prodotto

Motore senza spazzola 0.5A 24V 2.2OHMS 42mm del cambio del NEMA 17 2

Certificato

Rapporto ROHS del motore passo a passo
Data: 09 giugno 2021

Rapporto ROHS del motore BLDC
Data: 09 giugno 2021

Certificato CE

IATF 16949: 2016
Valido fino al 02 giugno 2024

ISO 9001:2015
Valido fino al 02 giugno 2024

Ispezione finale del motore senza spazzola

  Misurare la lunghezza del motore Misurare la lunghezza dell'albero Misurare il cerchio di Ouler

Motore senza spazzola 0.5A 24V 2.2OHMS 42mm del cambio del NEMA 17 9

Misura il foro della vite Misura la lunghezza del filo Misura la lunghezza del PVC

Distanza

Motore senza spazzola 0.5A 24V 2.2OHMS 42mm del cambio del NEMA 17 10

Testare la resistenza di ascolto testare la velocità

Domande frequenti

1- Siete di fabbrica?

Sì, siamo fabbrica. Il nostro marchio Hetai è un noto produttore di micro motori per più di 20 anni in
Cina: prodotto principale comprendente motore a passo ibrido, motore a corrente continua senza spazzole, servomotore e cambio planetario.

2Hai altre informazioni di contatto?
Sì, per favore inviateci un'e-mail: info@ht-motor.com 3.
Per scaricarlo, visitate il sito seguente: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

3- Posso prendere un campione?
Sì, i campioni e il trasporto sono a pagamento.

4Posso avere un prodotto personalizzato?
Certo, tutti i prodotti possono essere personalizzati su richiesta speciale.

5- Come si spedisce la merce?
Normalmente spediamo le merci via espressa (DHL/UPS/FEDEX/TNT), via mare e via aerea, accettiamo anche spedizionieri.

6Quali sono i termini di pagamento?
T/T ((trasferimento bancario), Paypal ((0,5% spese paypal), ALIBABA ordine di garanzia accettare

7E' questo il prezzo finale?
Il nostro prezzo è il prezzo di fabbrica. Se avete una grande quantità, possiamo negoziare lo sconto.

8Qual è la garanzia per i vostri prodotti?
La nostra garanzia è di un anno. Se durante questo periodo si verificano problemi di qualità da parte nostra, ci assumeremo i costi di spedizione e la sostituzione.si prega di notare che i danni causati da un uso improprio del prodotto non sono coperti dalla garanzia.
