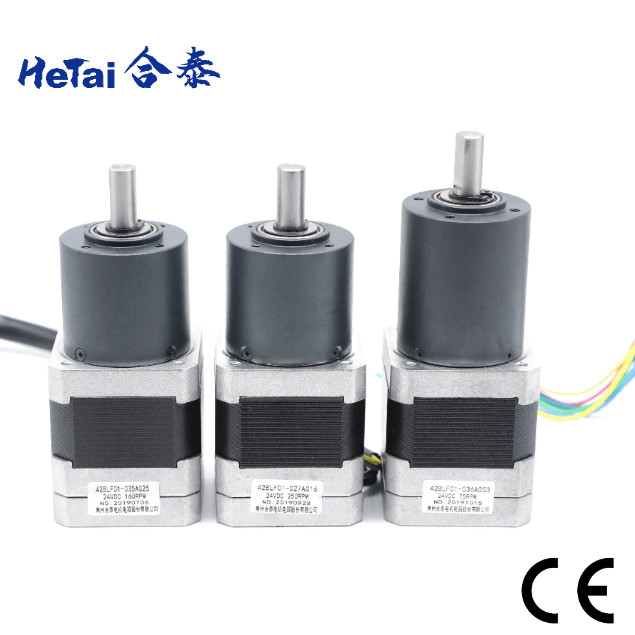

NEMA senza spazzola 17 del motore 24v 0.8A del cambio planetario 42mm

NEMA senza spazzola 17 del motore 24v 0.8A del cambio planetario 42mm

Marchio:	Hetai
Numero di modello:	Serie 42BLF01
MOQ:	50
prezzo:	USD
Tempo di consegna:	28-31
Condizioni di pagamento:	L/C, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS ISO

Nome del prodotto:

Motore cambio senza spazzole

Tipo d'avvolgimento:

Stella

Tensione nominale:

24 V

Resistenza:

2.2 Ohm

Velocità senza carico:

5000± 10% giri/min

Corrente a vuoto:

0,8 Apm massimo

Temperatura ambiente:

-20℃~+50℃

Resistenza di isolamento:

CC di 100MΩ Min.500VC

Rigidità dielettrica:

600VAC 1 minuto

Hall Effect Angle:

Angolo elettrico 120°

Livello di protezione:

IP40

Cetification:

CE ROHS ISO

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

5000pcs/Month

Evidenziare:

Motore senza spazzola 24v del cambio planetario

Motore senza spazzola 42mm del cambio planetario

motore senza spazzola del cambio 0.8A

Descrizione del prodotto

Motore senza spazzole 24v 0.8A Nema 17 42mm 42BLF01-027AG16 Con cambio planetario

Hetai esporta i suoi prodotti negli Stati Uniti, in Europa, nel sud-est asiatico e in tutta la Cina.attrezzature di logistica intelligente- Sì, signore.

Un motore a ingranaggi planetari imita un sistema di rotazione planetario; un albero di ingresso guida un ingranaggio solare, noto anche come ingranaggio solare, che poi ruota ingranaggi circostanti, noti anche come ingranaggi planetari.gli ingranaggi planetari sono utilizzati come riduttoriSono utilizzati per rallentare il motore e aumentare la coppia.

Nema 17 Motore senza spazzole Specificativo elettrico

Parte motrice
Modello di produzione		42BLF01-027AG16
Potenza di uscita nominale	W	26
Resistenza	OHMS	2.2
Voltaggio nominale	VDC	24
Nessuna velocità di carico	RPM	5000± 10%
Nessuna corrente di carico	Amperi Max	0.8
Velocità nominale	Rpm	4000 ± 10%
Torsione nominale	N.m.	0.063
Torsione massima	N.m.	0.12
Costante di coppia	N.m.A.	0.042
Costante di campo elettromagnetico retrogrado	V/kRPM	4.4
Specificativi degli attrezzi planetari
ClassificatoTorsione	N.m.	0.7
Velocità nominale	Rpm	250 ± 10%
RACIO		16:1

* I prodotti possono essere personalizzati su richiesta speciale.

Diagramma di cablaggio

FUNZIONE	COLORE
+5V	ROSSO	UL1007 26AWG
Sala A	Giallo
HALLB	Verde
HALLC	Blu
GND	NERO
FASE A	Giallo	UL3265 22AWG
FASE B	Verde
FASE C	Blu

Dimensione meccanica

NEMA senza spazzola 17 del motore 24v 0.8A del cambio planetario 42mm 0

Specificità elettrica della scatola di marcia 36 mm:

Materiale di alloggiamento	Cuscinetto a uscita	Carico radiale ((10 mm dalla fianchetta) N	carico assiale dell'albero ((N)	Forza massima di pressa-allineamento dell'albero ((N)	Disposizione radiale dell'albero (mm)	Spinta del filo (mm)	Risposta negativa a zero carico (°)
Metallurgia delle polveri	cuscinetti a manica	≤ 120	≤ 80	≤ 500	≤ 0.03	≤ 0.1	≤ 1.5

Rapporto di riduzione	Torque di tolleranza nominale (Nm)	Torsione di tolleranza momentanea massima (Nm)	Efficienza in %	Lunghezza (mm)	Peso ((g)	Numero di ingranaggi
1/4	0.3	1.0	81%	24.8	145	1
1/5
Fratellanza, 1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Dimensione meccanica

NEMA senza spazzola 17 del motore 24v 0.8A del cambio planetario 42mm 1

Altri rapporti di cambio

Transmitter planetario 42 mm
Rapporto di riduzione	Torque di tolleranza nominale (Nm)	Torsione di tolleranza momentanea massima (Nm)	Efficienza in %	Lunghezza (mm)	Peso ((g)	Numero di ingranaggi
1/4	1.0	3.0	81%	32.5	170	1
1 / 6
"Cerchiamo Dio", 1/15	4.0	12	72%	46.3	207	2
Fratellanza, 1/18
1/25
1/36
1/54	8.0	25	65%	60.1	267	3
1/65
1/90
1/12
1/155
1/216	10	30	65%	60.1	267

Connessione a rotazione
Rapporto di riduzione	Torque di tolleranza nominale (Nm)	Torsione di tolleranza momentanea massima (Nm)	Efficienza in %	Distanze L (mm)	Peso ((g)	Numero di ingranaggi
1/4	2.0	6.0	81%	41.3	491	1
1 / 6
"Cerchiamo Dio", 1/15	8.0	25	72%	59.6	700	2
Fratellanza, 1/18
Giornata della morte, 1/26
4/47	16	50	72%	59.6	700	2
1/66

SCENA Fabbricazione

NEMA senza spazzola 17 del motore 24v 0.8A del cambio planetario 42mm 2

CENTER CNC per la macinazione del rotore di laboratorio

CIRCOLO esterno

NEMA senza spazzola 17 del motore 24v 0.8A del cambio planetario 42mm 3

Linea di assemblaggio automatica

Linea di assemblaggio

NEMA senza spazzola 17 del motore 24v 0.8A del cambio planetario 42mm 4

L'indicatore di velocità deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 715/2009.

NEMA senza spazzola 17 del motore 24v 0.8A del cambio planetario 42mm 5

Prova di rottura del servomotore ISPETTAZIONE delle dimensioni

Certificazione

Rapporto ROHS del motore passo a passo
Data: 09 giugno 2021

Rapporto ROHS del motore BLDC
Data: 09 giugno 2021

Certificato CE

IATF 16949: 2016
Valido fino al 02 giugno 2024

ISO 9001:2015
Valido fino al 02 giugno 2024

Perché scegliere noi
Vi offriamo:
Supporto tecnico
Il nostro team professionale può aiutarvi a trovare il motore giusto e adatto per voi. I nostri ingegneri hanno una ricca esperienza di prodotti di controllo del movimento in vari settori, come: robot, macchinari di imballaggio,macchine e apparecchi per la lavorazione tessile, strumenti medici, macchine per la stampa, attrezzature logistiche intelligenti e così via.

Trovare
Personalizzare
Ottimizzare

Il nostro team può aiutarvi a trovare il motore più adatto per l'applicazione tra la nostra vasta selezione di motori

Possiamo progettare e personalizzare le prestazioni ed esterno per il vostro uso specifico o assemblaggio
Per i progetti OEM, abbiamo oltre 15 anni di esperienza nel risolvere problemi diversi in varie applicazioni.

Sostegno alla produzione
Indipendentemente dal volume dell'ordine, forniremo lo stesso servizio. Il nostro team di ingegneri è in grado di fornirvi prototipi veloci e precisi in base alle vostre esigenze personalizzate.

Prototipi
Lotto standard
Lotto di grande volume

1-10 pezzi
500-5000 pezzi
oltre 5000 pezzi

Produzione su larga scala
La nostra fabbrica è stata fondata nel 1999 e l'area del laboratorio è di oltre 15.000 m2.Marchio CNC (Germania), tornio e fresatura DMG, tornio DMG, strumento di misurazione Mahr, macchine cinesi di rettifica cilindrica di precisione, macchine a tornio CNC, avvolgitori automatici multi-testa,linea di assemblaggio automatica e così via.
