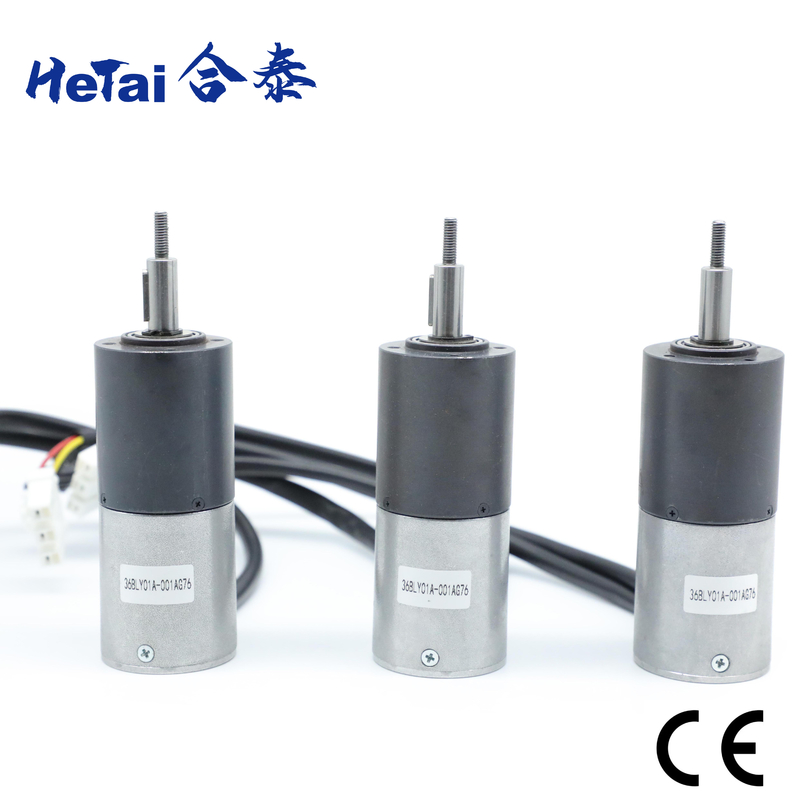

Nema14 motore innestato senza spazzola 36BLY01A-AG76 24 V 2,4 ohm 36mm

  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
Luogo di origine La CINA
Marca Hetai
Certificazione CE ROHS ISO
Numero di modello 36BLY01A-AG76
Quantità di ordine minimo 50
Prezzo USD
Imballaggi particolari Cartone con la scatola interna della schiuma, pallet
Tempi di consegna 28-31
Termini di pagamento L/C, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione 5000pcs/month

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome di prodotto Motore senza spazzola del cambio Tensione 24 V
Velocità stimata 94 giri/min. Coppia di torsione stimata 1,5 miglia nautiche
rapporto di riduzione 1/76 Resistenza 2,4 OHM
Velocità a vuoto 8900 giri/min. Temperatura ambiente -20℃~+50℃
Resistenza di isolamento CC di 100MΩ Min.500VC Tipo d'avvolgimento Stella
Potenza di uscita 15W Certificazione CE ROHS ISO
Evidenziare

Motore innestato senza spazzola Nema14

,

2

,

4 ohm di motore innestato senza spazzola
Lasciate un messaggio
Descrizione di prodotto

Prezzo franco fabbrica senza spazzola 36BLY01A-AG76 Nema14 24 V del motore di Geard 2,4 ohm



L'automobile di Changzhou Hetai è un produttore con esperienza del motore. Per più di 20 anni, Hetai è stato commesso a fornire ai clienti le strategie elettriche professionali di progettazione e di automazione di integrazione.



Con velocità coppia di torsione ed eccezionali, le dimensioni del pacchetto e di alta efficienza adatte per soddisfare le vostre esigenze, motori senza spazzola di CC soddisfanno anche le richieste più rigorose. Un motore senza spazzola di CC offre il controllo eccellente di posizione e della velocità, la lunga vita e l'alta densità di coppia di torsione. Questa famiglia di piccoli motori di CC vi aiuta ad indirizzare una vasta gamma di requisiti specifici di coppia di torsione e della velocità mentre fornisce le perdite in diminuzione del ferro, l'efficienza migliore e l'operazione più fresca.

Specificazione elettrica:



    Modello
Parte del motore   36BLY01A-AG76
Resistenza OHM 2,4
Tensione nominale VCC 24
Velocità a vuoto RPM 8900
Corrente a vuoto Apms 0,5
Velocità stimata RPM 7100± 200
Coppia di torsione stimata N.m 0,03
Costante di coppia di torsione N.m/A 0,015
Costante posteriore di FME V/kRPM 1,6
SPECIFICHE DEL MOTORE CON L'INGRANAGGIO PLANETARIO
Coppia di torsione stimata N.m 1,5
Velocità stimata RPM 94
Rapporto   76:1



i *Products possono essere personalizzati dalla richiesta speciale.



Schema elettrico



FUNZIONE COLORE
+5V ROSSO







UL3226 26AWG




CORRIDOIO A BLU
CORRIDOIO B VERDE
CORRIDOIO C BIANCO
Terra Il NERO
FASE A ROSSO





UL1330 22AWG


FASE B GIALLO
FASE C Il NERO



Dimensione meccanica



Nema14 motore innestato senza spazzola 36BLY01A-AG76 24 V 2,4 ohm 36mm 0

Cambio planetario 36mm



Abitazione del materiale Sopportando all'uscita Carico radiale (10mm dalla flangia) N Carico assiale dell'asse (N) Forza di stampa-misura dell'asse massima (N) Gioco radiale dell'asse (millimetri) Gioco spinto dell'asse (millimetri) Contraccolpo ad a vuoto (°)
Metallurgie delle polveri Cuscinetti a manicotto ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Cambio planetario 36mm
Rapporto di riduzione Carico permissibile momentaneo (nanometro) Lunghezza (millimetri) Numero degli ingranaggi
1/4 1,0 24,8 1
1/5
1/16 3,5 32,4 2
1/20
1/25
1/53 7,5 41,9 3
1/62
1/76
1/94
1/117



Dimensione meccanica



Nema14 motore innestato senza spazzola 36BLY01A-AG76 24 V 2,4 ohm 36mm 1

Certificato

Motore elettrico senza spazzola 24V 9 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC Motore elettrico senza spazzola 24V 10 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC Motore elettrico senza spazzola 24V 11 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC

Rapporto del motore passo a passo ROHS

Data: 9 giugno 2021

Rapporto del motore ROHS di BLDC

Data: 9 giugno 2021

 Cetificate del CE
Motore elettrico senza spazzola 24V 12 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC Motore elettrico senza spazzola 24V 13 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC
IATF 16949: 2016
Valido fino a: 2 giugno 2024
Iso 9001: 2015
Valido fino a: 2 giugno 2024

ATTREZZATURA DI FABBRICAZIONE



Nema14 motore innestato senza spazzola 36BLY01A-AG76 24 V 2,4 ohm 36mm 7



CENTRO DI CNC                                     MACINAZIONE DEL ROTORE                            SALDATORE A PUNTI DEL LASER

VERSO L'ESTERNO IL CERCHIO



Nema14 motore innestato senza spazzola 36BLY01A-AG76 24 V 2,4 ohm 36mm 8



MULTI-HEAD AUTOMATICO             MULTI-HEAD AUTOMATICO                BOBINATRICE

BOBINATRICE                         BOBINATRICE



Nema14 motore innestato senza spazzola 36BLY01A-AG76 24 V 2,4 ohm 36mm 9



            AUTOMATICO                                       CATENA DI MONTAGGIO                               CATENA DI MONTAGGIO

CATENA DI MONTAGGIO



Ispezione finale del motore senza spazzola



Nema14 motore innestato senza spazzola 36BLY01A-AG76 24 V 2,4 ohm 36mm 10



Misuri il motore                              Misura di lunghezza l'asse              La lunghezza misura il cerchio di Ouler



Nema14 motore innestato senza spazzola 36BLY01A-AG76 24 V 2,4 ohm 36mm 11



Misuri il foro della vite                  Misuri la lunghezza di cavo                 Misuri la lunghezza del PVC

Distanza



Nema14 motore innestato senza spazzola 36BLY01A-AG76 24 V 2,4 ohm 36mm 12



Verifichi la resistenza                                         Ascolto                                             Verifichi la velocità



Package&Delivery



Nema14 motore innestato senza spazzola 36BLY01A-AG76 24 V 2,4 ohm 36mm 13

Nema14 motore innestato senza spazzola 36BLY01A-AG76 24 V 2,4 ohm 36mm 14



FAQ



1.Are voi fabbrica?

Sì, siamo fabbrica. La nostra marca commerciale Hetai è un micro produttore ben noto del motore per più di 20 anni dentro
La Cina. Prodotto principale compreso il motore passo a passo ibrido, il motore senza spazzola di CC, il servomotore ed il cambio planetario.

2. Avete altre informazioni di contatto?
Sì, inviici con la posta elettronica prego: info@ht-motor.com 3. Come possiamo ottenere il vostro catalogo?
Visiti prego sotto il sito Web per scaricarlo: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

campione di 3.Can I?
Sì, i campioni ed il trasporto sono fatti pagare.

4.Can io ottenere prodotto su misura?
Sicuri, tutti i prodotti possono essere personalizzati basati sulla richiesta speciale.

5.How spedite le merci?
Spediamo normalmente le merci da preciso (DHL/UPS/FEDEX/TNT), dal mare e da aria, inoltre accettiamo lo spedizioniere.

6. Che cosa sono i termini di pagamento?
T/T (trasferimento bancario), Paypal (0,5% spese paypal), ordine di assicurazione di ALIBABA accettano

7. È questo il vostro prezzo finale? Potrei avere lo sconto?
Il nostro prezzo è il prezzo franco fabbrica. Se avete grande quantità, possiamo negoziare circa lo sconto.

8.What è la garanzia per i vostri prodotti?
La nostra garanzia ha luogo per un anno. Se dei problemi di qualità si presentassero dal nostro lato durante questo periodo, intraprenderemo il costo e la sostituzione di spedizione. il danno della nota causato tramite uso improprio del prodotto non è coperto prego dalla garanzia.
