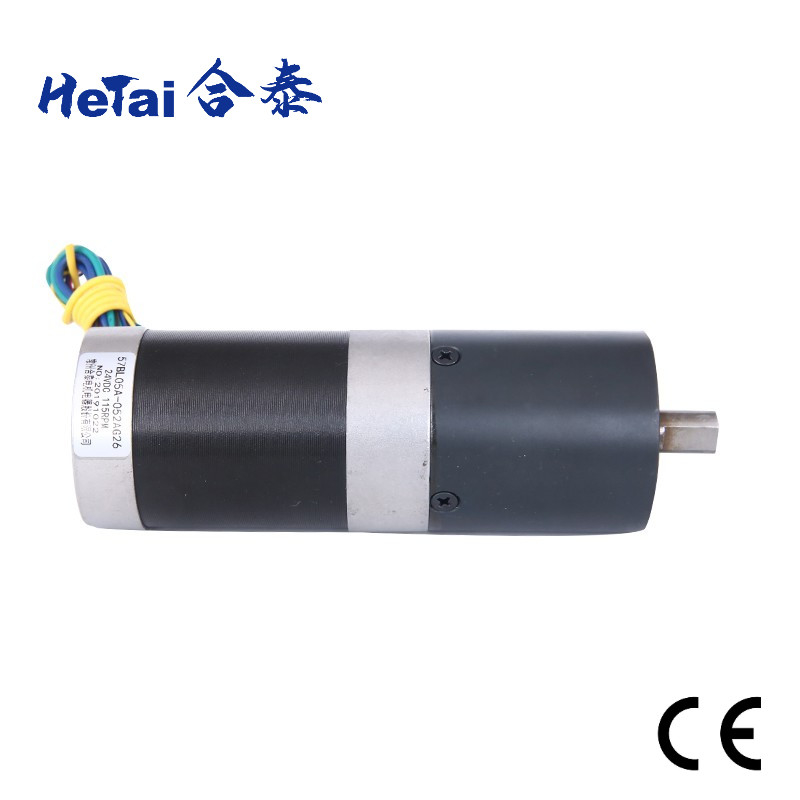

Motore innestato senza spazzola 24 V del NEMA 23 a basso rumore personalizzabile

  • Low Noise Nema 23 Brushless Geared Motor 24 V Customizable
  • Low Noise Nema 23 Brushless Geared Motor 24 V Customizable
  • Low Noise Nema 23 Brushless Geared Motor 24 V Customizable
Luogo di origine La Cina
Marca Hetai
Certificazione CE ROHS ISO
Numero di modello 57BL05A-052AG26
Quantità di ordine minimo 50
Prezzo USD
Imballaggi particolari Cartone con la scatola interna della schiuma, pallet
Tempi di consegna 28-31
Termini di pagamento L/C, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione 5000pcs/month

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome di prodotto Motore senza spazzola del cambio Tensione nominale 24 V
Velocità stimata 115± 10% GIRI/MIN. Coppia di torsione stimata 6,1 N.m
Velocità a vuoto 4500±10% giri/min. Resistenza 0,35 OHM
Corrente a vuoto 1 amp Resistenza di isolamento CC di 100MΩ Min.500VC
Tipo d'avvolgimento Stella Resistenza dielettrica CA 500V 1 minuto
Certificazione CE ROHS ISO Classe d'isolamento B
Evidenziare

Motore innestato senza spazzola del NEMA 23

,

Motore innestato senza spazzola 24V

,

Motore innestato senza spazzola a basso rumore
Lasciate un messaggio
Descrizione di prodotto

NEMA a basso rumore 23 24 motori senza spazzola personalizzabili di V 57BL05A-052AG26 Geard



Il nostro gruppo degli ingegneri ha decadi di esperienza nella progettazione e fabbricare passo passo, senza spazzola ed il verme, innestano. Ciò assicura la progettazione ottimale del motore dell'ingranaggio per i molti l'applicazione del motore dell'ingranaggio.



un motore senza spazzola del motore del cambio è considerato come un motore di rendimento elevato che è capace di fornitura della un gran numero coppia di torsione sopra un vasto giri/min. della gamma di velocità (500 – 15.000). Per richiesta del cliente, questi motori possono essere arrotolati abbinare un requisito specifico di tensione, della corrente e della velocità. Altre opzioni comprendono il cablaggio, i connettori e le numerose configurazioni dell'asse. Ciò crea un compatto, motore ad ingranaggi che opera una grande scelta per le applicazioni dove l'alti coppia di torsione e spazio sono importanti.



Specificazione elettrica:



    Modello
Parte del motore   57BL05A-052AG26
Resistenza OHM 0,35
Tensione nominale VCC 24
Velocità a vuoto RPM 4500±10%
Corrente a vuoto Apms 1
Velocità stimata RPM 3000± 200
Coppia di torsione stimata N.m 0,33
Costante di coppia di torsione N.m/A 0,062
Costante posteriore di FME V/kRPM 6,5
SPECIFICHE DEL MOTORE CON L'INGRANAGGIO PLANETARIO
Coppia di torsione stimata N.m 6,1
Velocità stimata RPM 115± 10%
Rapporto   26:1



i *Products possono essere personalizzati dalla richiesta speciale.



Schema elettrico



FUNZIONE COLORE
+5V ROSSO







UL1007 26AWG




CORRIDOIO A GIALLO
CORRIDOIO B VERDE
CORRIDOIO C BLU
Terra Il NERO
FASE A GIALLO





UL1015 20AWG


FASE B VERDE
FASE C BLU



Dimensione meccanica



Motore innestato senza spazzola 24 V del NEMA 23 a basso rumore personalizzabile 0

Cambio planetario 56mm



Abitazione del materiale Sopportando all'uscita Carico radiale (10mm dalla flangia) N Carico assiale dell'asse (N) Forza di stampa-misura dell'asse massima (N) Gioco radiale dell'asse (millimetri) Gioco spinto dell'asse (millimetri) Contraccolpo ad a vuoto (°)
Metallurgie delle polveri Cuscinetti a sfera ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5





Numero dei treni del cambio

 1 2
Rapporto di riduzione



1/6



 1/15,1/18,1/26,1/47,1/66
Lunghezza (millimetri)



41,3



 59,6
Peso (g)



491,0



 700,0


Dimensione meccanica



Motore innestato senza spazzola 24 V del NEMA 23 a basso rumore personalizzabile 1



L'altro rapporto del cambio



IL MOTORE SENZA SPAZZOLA DEL NEMA 23 PUÒ ABBINARE DOPO IL CAMBIO



Cambio planetario 36mm
Rapporto di riduzione Carico permissibile momentaneo (nanometro) Lunghezza (millimetri) Numero degli ingranaggi
1/4 1,0 24,8 1
1/5
1/16 3,5 32,4 2
1/20
1/25
1/53 7,5 41,9 3
1/62
1/76
1/94
1/117



Cambio planetario 42mm
Rapporto di riduzione Carico permissibile momentaneo (nanometro) Lunghezza (millimetri) Numero degli ingranaggi
1/4 3,0 32,5 1
1/6
1/15 12 46,3 2
1/18
1/25
1/36
1/54 25 60,1 3
1/65
1/90
1/112
1/155
1/216 30 60,1 3



Numero degli ingranaggi



Azionamento primario Motore innestato senza spazzola 24 V del NEMA 23 a basso rumore personalizzabile 2 Motore innestato senza spazzola 24 V del NEMA 23 a basso rumore personalizzabile 3
Azionamento secondario Motore innestato senza spazzola 24 V del NEMA 23 a basso rumore personalizzabile 4 Motore innestato senza spazzola 24 V del NEMA 23 a basso rumore personalizzabile 5
Trasmissione a tre fasi Motore innestato senza spazzola 24 V del NEMA 23 a basso rumore personalizzabile 6 Motore innestato senza spazzola 24 V del NEMA 23 a basso rumore personalizzabile 7





Certificato

Motore elettrico senza spazzola 24V 9 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC Motore elettrico senza spazzola 24V 10 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC Motore elettrico senza spazzola 24V 11 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC

Rapporto del motore passo a passo ROHS

Data: 9 giugno 2021

Rapporto del motore ROHS di BLDC

Data: 9 giugno 2021

 Cetificate del CE
Motore elettrico senza spazzola 24V 12 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC Motore elettrico senza spazzola 24V 13 del NEMA 23 del NEMA 17 del motore 0,1 N.M-16 N.M Nema 14 dell'ingranaggio di CC
IATF 16949: 2016
Valido fino a: 2 giugno 2024
Iso 9001: 2015
Valido fino a: 2 giugno 2024

Ispezione finale del motore senza spazzola

Motore innestato senza spazzola 24 V del NEMA 23 a basso rumore personalizzabile 13
Misuri la lunghezza del motore Misuri la lunghezza dell'asse Misuri il cerchio di Ouler
Motore innestato senza spazzola 24 V del NEMA 23 a basso rumore personalizzabile 14
Misuri la distanza del foro della vite Misuri la lunghezza di cavo Misuri la lunghezza del PVC
Motore innestato senza spazzola 24 V del NEMA 23 a basso rumore personalizzabile 15
Verifichi la resistenza Ascolto Verifichi la velocità

Package&Delivery

Motore innestato senza spazzola 24 V del NEMA 23 a basso rumore personalizzabile 16

Motore innestato senza spazzola 24 V del NEMA 23 a basso rumore personalizzabile 17



FAQ



1.Are voi fabbrica?

Sì, siamo fabbrica. La nostra marca commerciale Hetai è un micro produttore ben noto del motore per più di 20 anni dentro
La Cina. Prodotto principale compreso il motore passo a passo ibrido, il motore senza spazzola di CC, il servomotore ed il cambio planetario.

2. Avete altre informazioni di contatto?
Sì, inviici con la posta elettronica prego: info@ht-motor.com 3. Come possiamo ottenere il vostro catalogo?
Visiti prego sotto il sito Web per scaricarlo: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

campione di 3.Can I?
Sì, i campioni ed il trasporto sono fatti pagare.

4.Can io ottenere prodotto su misura?
Sicuri, tutti i prodotti possono essere personalizzati basati sulla richiesta speciale.

5.How spedite le merci?
Spediamo normalmente le merci da preciso (DHL/UPS/FEDEX/TNT), dal mare e da aria, inoltre accettiamo lo spedizioniere.

6. Che cosa sono i termini di pagamento?
T/T (trasferimento bancario), Paypal (0,5% spese paypal), ordine di assicurazione di ALIBABA accettano

7. È questo il vostro prezzo finale? Potrei avere lo sconto?
Il nostro prezzo è il prezzo franco fabbrica. Se avete grande quantità, possiamo negoziare circa lo sconto.

8.What è la garanzia per i vostri prodotti?
La nostra garanzia ha luogo per un anno. Se dei problemi di qualità si presentassero dal nostro lato durante questo periodo, intraprenderemo il costo e la sostituzione di spedizione. il danno della nota causato tramite uso improprio del prodotto non è coperto prego dalla garanzia.
