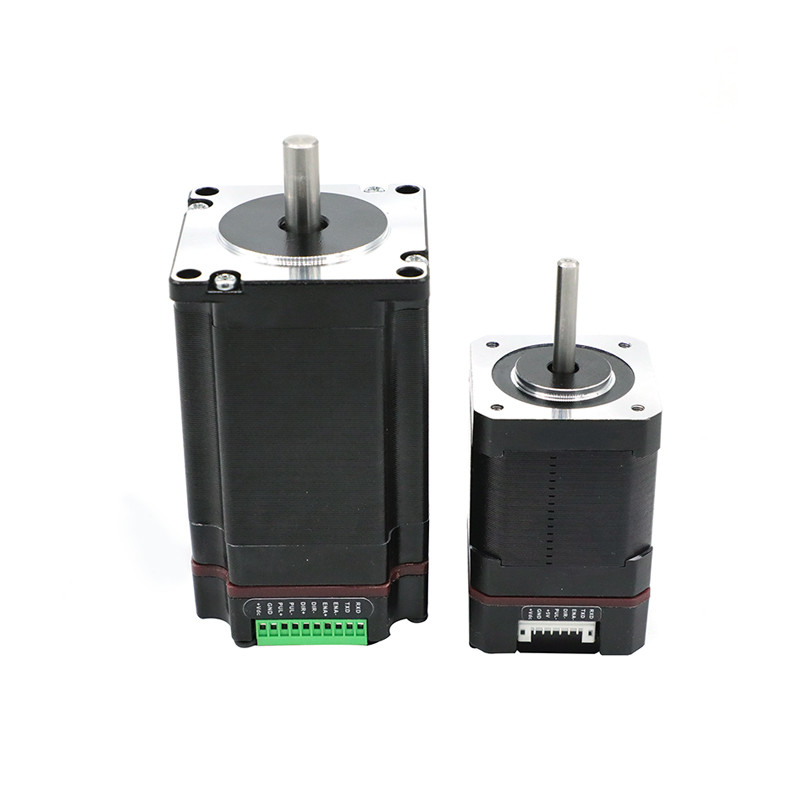

42mm Nema17 hanno integrato l'angolo di punto dei cavi 1,8 del motore passo a passo 4

42mm Nema17 hanno integrato l'angolo di punto dei cavi 1,8 del motore passo a passo 4

Marchio:	HeTai
Numero di modello:	42BYGH
MOQ:	50
prezzo:	USD
Tempo di consegna:	28-31 GIORNI
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

CE ROHS ISO

Nome di prodotto:

motore passo a passo integrato

Angolo di punto:

° 1,8

Coppia di torsione di Hoiding:

4,5 Kg.cm

Resistenza:

1,65 Ω/phase

Induzione:

2,8 mH/Phase

Accuratezza di punto:

Aumento di temperatura:

℃ 80 massimo

Temperatura ambiente:

-20℃~+50℃

Resistenza di isolamento:

100MΩ Min.500 VCC

Resistenza dielettrica:

500VAC 1 minuto

Imballaggi particolari:

Cartone con la scatola interna della schiuma, pallet

Capacità di alimentazione:

5000 PCS/MONTH

Evidenziare:

1 8 motore passo a passo integrato angolo di punto

42mm hanno integrato il motore passo a passo

Descrizione del prodotto

Il prezzo franco fabbrica 42mm Nema17 ha integrato l'angolo di punto dei cavi 1,8 del motore passo a passo 4

Il motore passo a passo integrato è un sistema di controllo molto economico di moto a causa della sua elettronica incorporata del regolatore e del driver del microstep che è integrata nell'assemblea. La serie integrata del motore passo a passo prende la congettura dalla compatibilità del driver e del motore passo a passo. I motori passo a passo, i driver ed i regolatori integrati sono disponibili nelle dimensioni 17 e 23 del NEMA, con le valutazioni di coppia di torsione da 31 a 425 once-pollici. I motori passo a passo di alta coppia di torsione sono utilizzati nell'offerta integrata di serie del motore passo a passo angolo di punto di 1,8 gradi con le lunghezze della pila di 1/2, di 1, di 2, o di 3, provvedendo a una vasta gamma di a coppia di torsione e di intertia della partenza. Se avete bisogno delle modifiche fatte sulle vostre bobine del motore passo a passo, le modifiche dell'asse e le addizionatrici del codificatore sono disponibili per monitoraggio a distanza della posizione.

Caratteristiche elettriche

Spiegazione	IO42
Spiegazione	Valore minimo	Valore tipico	Valore massimo	Unità
Corrente d'uscita continua	0,5	-	2,2
Tensione di alimentazione elettrica (CC)	15	24	32	VCC
Corrente di ingresso del segnale di controllo	6	10	16	mA
Corrente di ingresso del segnale di controllo	-	5	-	VCC
Larghezza minima di tempo dell'alto livello di impulso	1,5	-	-	Gli Stati Uniti
Punto di sovratensione	35			VCC
Frequenza di punto	0	-	200	Chilociclo
Resistenza di isolamento	100			MΩ

Specificazione elettrica del motore

Number di modello	42BYGH
Accuratezza di punto	± 5%
Angolo di punto	1.8°
Filo di piombo	4
Tensione nominale (v)	2,8
Corrente (A/Phase)	1,7
Tenendo coppia di torsione (Kg.cm)	4,5
Resistenza (Ω/phase)	1,65
Induttanza (mH/phase)	2,8
Lunghezza del motore (millimetri)	69
Peso del motore (chilogrammi)	1,0
Classe d'isolamento	B

42mm Nema17 hanno integrato l'angolo di punto dei cavi 1,8 del motore passo a passo 4 0

Schema elettrico

42mm Nema17 hanno integrato l'angolo di punto dei cavi 1,8 del motore passo a passo 4 1

Dimensione meccanica del motore passo a passo integrato

42mm Nema17 hanno integrato l'angolo di punto dei cavi 1,8 del motore passo a passo 4 2

Storia di Hetai

42mm Nema17 hanno integrato l'angolo di punto dei cavi 1,8 del motore passo a passo 4 3

Gamma del mercato di Hetai

42mm Nema17 hanno integrato l'angolo di punto dei cavi 1,8 del motore passo a passo 4 4

Hetai inoltre invia i suoi prodotti U.S.A., l'Europa, il Sud-est asiatico ed in Cina completa.

Dalla Cina a d'oltremare

Europa: La Francia, la Germania, l'Italia, la Spagna, la Norvegia ecc.

Nord America: U.S.A., Canada

Gamma di prodotti di Hetai

I nostri prodotti principali sono motore passo a passo, il motore planetario del cambio di Gearbox&, il motore senza spazzola di CC, servomotore.

42mm Nema17 hanno integrato l'angolo di punto dei cavi 1,8 del motore passo a passo 4 5

I motori di ChangZhou Hetai è un produttore con esperienza del motore. Per più di 20 anni, Hetai dedica per fornire le strategie elettriche professionali di progettazione e di automazione di integrazione per i clienti. Abbiamo produzione di attrezzature variabile, quali la catena di montaggio, la smerigliatrice cilindrica automatica ed i centri di lavorazione di CNC pure.

Catena di montaggio del motore passo a passo

Bobinatrice dello statore

Packing&Delivery

42mm Nema17 hanno integrato l'angolo di punto dei cavi 1,8 del motore passo a passo 4 8

Certificazione

42mm Nema17 hanno integrato l'angolo di punto dei cavi 1,8 del motore passo a passo 4 9
