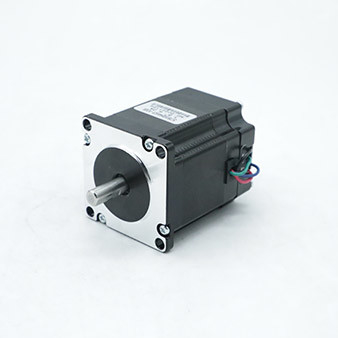

Motore passo-passo integrato con comando a circuito aperto o a circuito chiuso

Motore passo-passo integrato con comando a circuito aperto o a circuito chiuso

Marchio:	HeTai
Numero di modello:	Serie 57BYGH
MOQ:	50
prezzo:	USD
Tempo di consegna:	28-31 GIORNI
Condizioni di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE ROHS ISO

Nome del prodotto:

motore passo-passo ibrido

Angolo del passo:

° 1,8

Filo conduttore:

Tensione nominale:

1.68V

Corrente nominale:

4.2a

Resistenza:

0,4Ω

Induttanza:

1,3 mH

Coppia di mantenimento:

1,5 Kg.cm

Altezza del motore:

99mm

Peso motore:

0,85 kg

Imballaggi particolari:

Cartone con scatola interna in schiuma, pallet

Capacità di alimentazione:

5000 PZ/MESE

Evidenziare:

Motore passo-passo 57BYGH443-XXB

motore passo-passo integrato da 1

5 kg.cm

Descrizione del prodotto

Motore passo-passo integrato 57BYGH con controllo open-loop o closed-loop con comunicazione 485

Il sistema di passo integrato è composto da motore passo-passo, sistema di feedback (opzionale), amplificatore di pilotaggio, controller di movimento e altri sottosistemi. Se il computer host dell'utente (PC, PLC, ecc.) viene paragonato al capo dell'azienda, il controller di movimento è l'esecutivo, l'amplificatore di pilotaggio è il meccanico e il motore passo-passo è la macchina utensile. Il capo coordina la cooperazione tra diversi esecutivi attraverso una qualche forma di comunicazione/protocollo (telefono, telegramma, email, ecc.).

Specifiche elettriche del motore passo-passo ibrido

Nome prodotto	Motore passo-passo ibrido
Precisione del passo	± 5%
Resistenza dielettrica	500V AC 1 minuto
Temperatura ambiente	-20℃~50℃
Resistenza di isolamento	100MΩ Min. 500VDC
Angolo di passo	1.8°
Filo di piombo	4
Tensione (V)	1.68
Corrente (A/Fase)	4.2
Coppia di mantenimento (Kg.cm)	0.85 Kg.cm

Dimensioni meccaniche diMotore passo-passo ibrido

Motore passo-passo integrato con comando a circuito aperto o a circuito chiuso 0

Driver con comunicazione 485

Spiegazione	IRC57N
	Valore minimo	Valore tipico	Valore massimo	Unità
Corrente di uscita continua	0.7	4	6.0	A
Tensione di alimentazione (DC)	15	24	50	Vdc
metodo di controllo	Comunicazione RS485 completamente isolata design del modulo elettrico
Comunicazione di frequenza RS485	Fino a 1MHz, consigliato entro 200KHz
Corrente di ingresso segnale di limite sinistro e destro	6	10	16	mA
Tensione di ingresso segnale di limite sinistro e destro, necessaria 24V, È possibile collegare un resistore da 2KΩ/1W in serie con il terminale comune dell'anodo comune	-	5	-	Vdc
Tempo minimo del livello alto del segnale di impulso di controllo	1.5	-	-	US
punto di sovratensione		55		Vdc
Resistenza di isolamento	100			MΩ

Ambiente di utilizzo del driver

Modalità di raffreddamento		Raffreddamento naturale o raffreddamento ad aria forzata
Ambiente di utilizzo	Occasione	Non posizionare vicino ad altre apparecchiature che generano calore. Evitare polvere, nebbia d'olio e gas corrosivi. In luoghi con elevata umidità e forti vibrazioni, sono vietati gas combustibili e polveri conduttive.
	Temperatura	-10℃ ~ +50℃
	Umidità	40 ~ 90% RH
	Vibrazione	5.9m/s² MAX
Temperatura di stoccaggio		-20℃~60℃
Altitudine di utilizzo		Inferiore a 1000 metri
Peso		1-2KG

Gamma di mercato di Hetai

Motore passo-passo integrato con comando a circuito aperto o a circuito chiuso 1

Hetai invia i suoi prodotti anche negli Stati Uniti, in Europa, nel Sud-est asiatico e in tutta la Cina.

Dalla Cina all'estero

Europa: Francia, Germania, Italia, Spagna, Norvegia ecc.

Nord America: USA, Canada

Gamma di prodotti di Hetai

I nostri prodotti principali sono Motori passo-passo, PlanetariRiduttori e Motori con riduttore, BrushlessDCMotori, Motori Servo.

Motore passo-passo integrato con comando a circuito aperto o a circuito chiuso 2

ChangZhou Hetai Motors è un produttore di motori esperto. Da oltre 20 anni, Hetai si dedica a fornire ai clienti un design professionale di integrazione elettrica e strategie di automazione. Disponiamo di varie attrezzature di produzione, come linee di assemblaggio, rettificatrici cilindriche automatiche e centri di lavorazione CNC.

Macchina avvolgitrice statore

Hetai ha introdotto un gran numero di attrezzature professionali, che hanno notevolmente migliorato l'efficienza produttiva.

Sala di prova rumore

Motore passo-passo integrato con comando a circuito aperto o a circuito chiuso 5

Centro CNC

Motore passo-passo integrato con comando a circuito aperto o a circuito chiuso 6

Imballaggio e consegna

Motore passo-passo integrato con comando a circuito aperto o a circuito chiuso 8

Motore passo-passo integrato con comando a circuito aperto o a circuito chiuso 9

Pallettizzazione e imballaggio rigorosi per garantire che il motore venga consegnato al cliente in buone condizioni.

Linea di assemblaggio automatica

Motore passo-passo integrato con comando a circuito aperto o a circuito chiuso 10

Capacità annuale dei prodotti

Motore passo-passo ibrido 3 milioni di unità

Motore DC brushless 2 milioni di unità

Motore servo 0,05 milioni di unità

Ingranaggio 0,2 milioni di unità

Dalla riorganizzazione nel 1998, ha formato una certa scala di produzione e vendita, con una produzione annua di oltre 3 milioni di motori.
