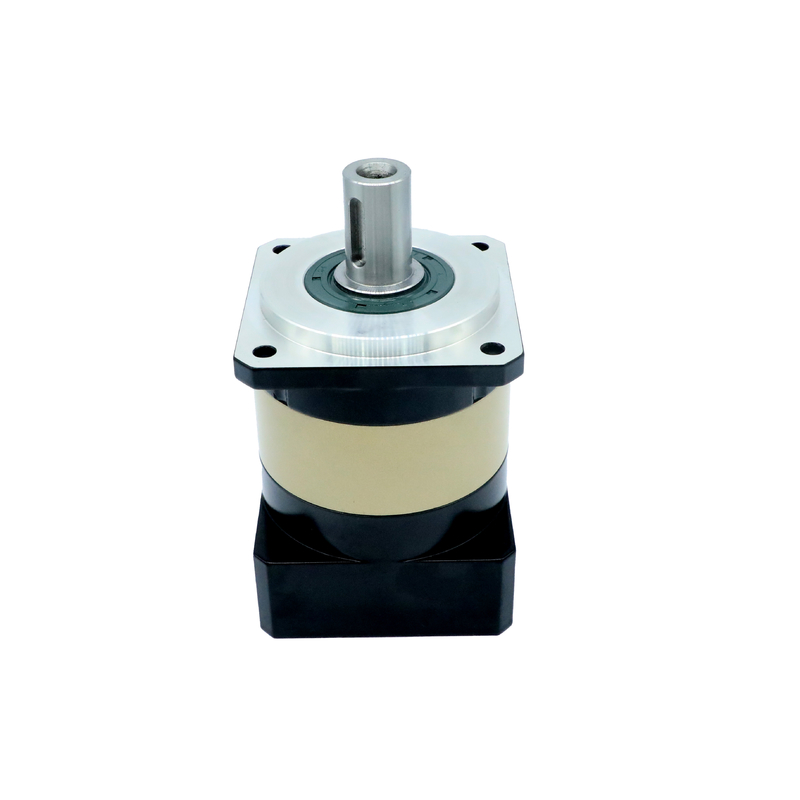

NEMA 17 TB42 Transmitter riduttore planetario efficiente con meno di 5 arcmin di contraccolpo

Scaricare la scheda dati di:

Descrizione del prodotto:

Il nostro riduttore planetario è progettato per fornire la massima efficienza e affidabilità con basso rumore e vibrazioni.autocarroLa scatola di cambio è dotata di ingranaggi di alta precisione ed è in grado di fornire una contraccolpazione inferiore a 5 arcmin.con un'intensità di scarico superiore a 50 W,Il cambio può essere raffreddato con raffreddamento ad aria o con raffreddamento ad olio, a seconda dell'applicazione specifica.

Il nostro riduttore planetario è progettato per fornire elevate prestazioni e durabilità.È realizzato con materiali di alta qualità e subisce rigorosi test di controllo della qualità per garantire che funzioni in modo affidabile e coerenteIl cambio è adatto a una vasta gamma di applicazioni ed è facile da installare e mantenere.



Caratteristiche:

• Nome del prodotto:Connessione di trasmissione per riduttore planetario
• Efficienza:Fino al 97%
• Livello di rumore:Meno di 65 dB
• Temperatura:-10°C~+90°C
• Torsione di uscita:Fino a 588 N.m.
• Durata di vita:15000(S1), 30000(S5)



Parametri tecnici:

Classificazione:
SPEC			Fase		Rapporto	TB042		TB060		TB090		TB115		TB142
						TE050		TE070		TE090		TE120		TE150
Torsione di uscita nominale T2n(N-M)			1		3	18		42		117		187		351
					4	16		45		126		261		516
					5	16		48		141		311		588
					7(8) *	15		45		117		277		539
					10	12		36		114		242		505
			2		15	18		42		117		187		351
					20	16		45		126		261		516
					25	16		48		141		311		588
					30	18		42		117		187		351
					35	16		48		141		311		588
					40	16		45		126		261		516
					50	16		48		141		311		588
					70	15		45		117		277		539
					100	12		36		114		242		505
Torsione di arresto di emergenza T2not (N-M)			1,2		3 ~ 100	3 volte diTorsione di uscita nominale
Velocità di ingresso n	rpm		1,2		3 ~ 100	3,000		3,000		3,000		2,000		2,000
Max.Velocità di ingresso n	rpm		1,2		3 ~ 100	5,000		5,000		5,000		4,000		3,000
Durata di vita **	R		1,2		3 ~ 100	15000(S1),30000(S5)
Temperatura di funzionamento	°C		1,2		3 ~ 100	-10°C~+90°C
Protezione			1,2		3 ~ 100	Protezione IP65
Lubrificazione			1,2		3 ~ 100	Grassi sintetici
Posizione di montaggio			1,2		3 ~ 100	Qualsiasi direzione
Rumore di corsa	dB(2)		1,2		3 ~ 100	¢60		¢60		¥63		¥63		¥65
Efficenza	%		1		3 ~ 10	¥97%
			2		15~100	¥95%



Disegno meccanico:







Applicazioni:

Il riduttore planetario TB42 di Hetai è un cambio di alta precisione e resistente progettato per soddisfare le esigenze di una vasta gamma di applicazioni.Il TB42 ha una costruzione di materiale in acciaio forte ed è adatto per velocità di ingresso di 3000-5000rpmE' dotato di un'impressionante reazione di meno di 5 minuti d'arco che consente un controllo e un movimento precisi.Il TB42 è disponibile in una gamma di rapporti da 3 a 100 e può essere raffreddato con raffreddamento ad aria o ad olioÈ certificato CE e ISO e ha un numero minimo di ordini di 50. Il TB42 è una scelta ideale per varie applicazioni, tra cui automazione industriale, robotica, tecnologia medica,aerospaziale, e altro ancora.



Personalizzazione:

Connessione di trasmissione per riduttore planetario
Marchio:Hetai
Numero di modello:TB42
Luogo di origine:Changzhou
Certificazione:CE ISO
Quantità minima d'ordine:50
Rapporto:3-100
Velocità di ingresso:3000-5000 giri al minuto
Torsione di uscita:Fino a 588 N.m.
Metodo di raffreddamento:raffreddamento ad aria, raffreddamento ad olio
Materiale:Acciaio
Punti salienti:Il nostro riduttore planetario è una soluzione affidabile e potente per applicazioni industriali.È realizzato in acciaio ed è disponibile con raffreddamento ad aria e raffreddamento ad olioÈ certificato CE e ISO e ha un ordine minimo di 50.

Supporto e servizi:

• Supporto tecnico online 24 ore su 24, 7 giorni su 7
• Consulenza di esperti in materia di scelta e applicazione del prodotto
• Risoluzione dei problemi e manutenzione in loco
• Servizi di riparazione e revisione completa
• Formazione e istruzione tecnica
• Progettazione e sviluppo su misura OEM

• Personalizzazione:

  Quali componenti del motore possono essere personalizzati?

  Le parti personalizzate aggiuntive includono: alberi personalizzati, alberi standard, alberi a chiave, alberi a taglio D, alberi filettati, ecc.





  1 Fabbricazione su misura

  2 Flanze su misura, comprese le forme e i fori di montaggio delle flange

  3 Prestazioni personalizzate

  4 Indice IP personalizzato

  5 Classe di isolamento su misura

  6 Cavi su misura

  7 connettori personalizzati

  8 Codificatori personalizzati

  9 Azionamenti e freni integrati personalizzati
