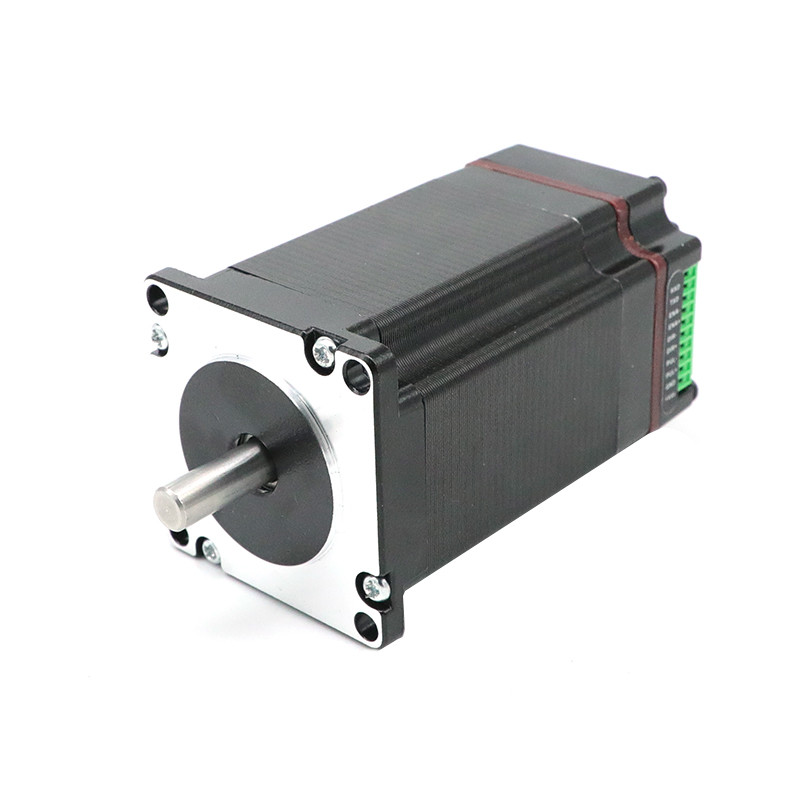

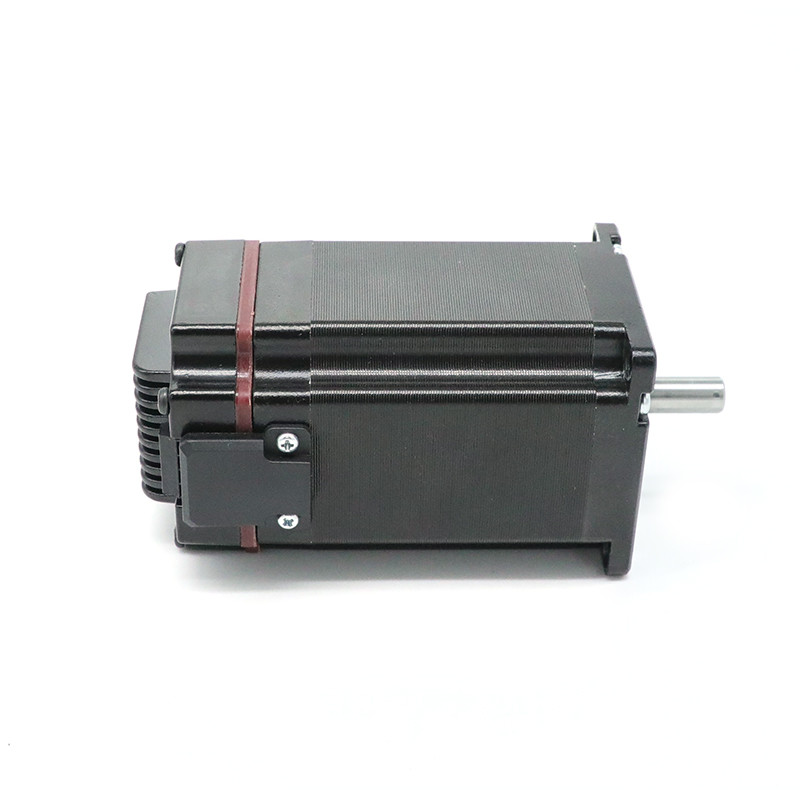

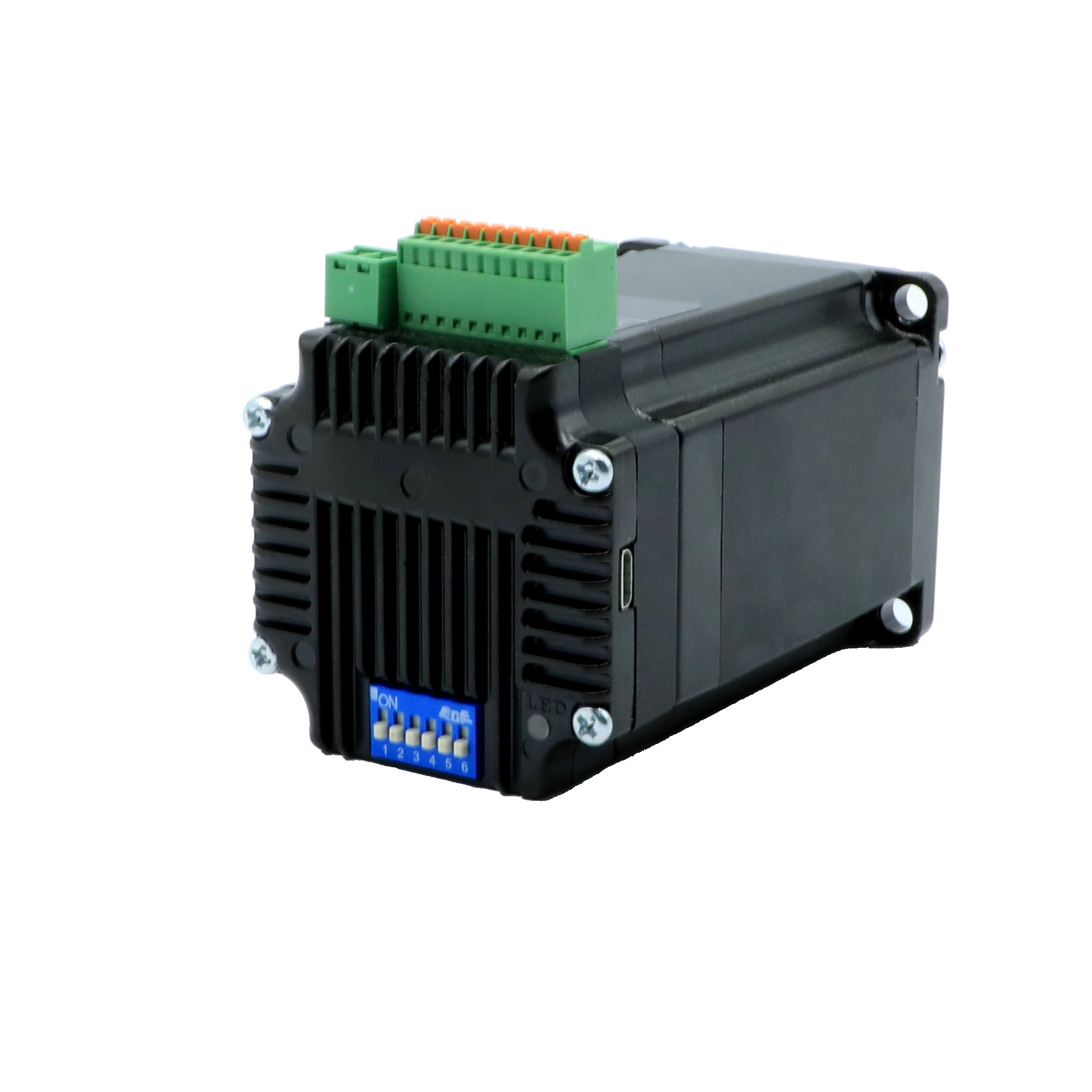

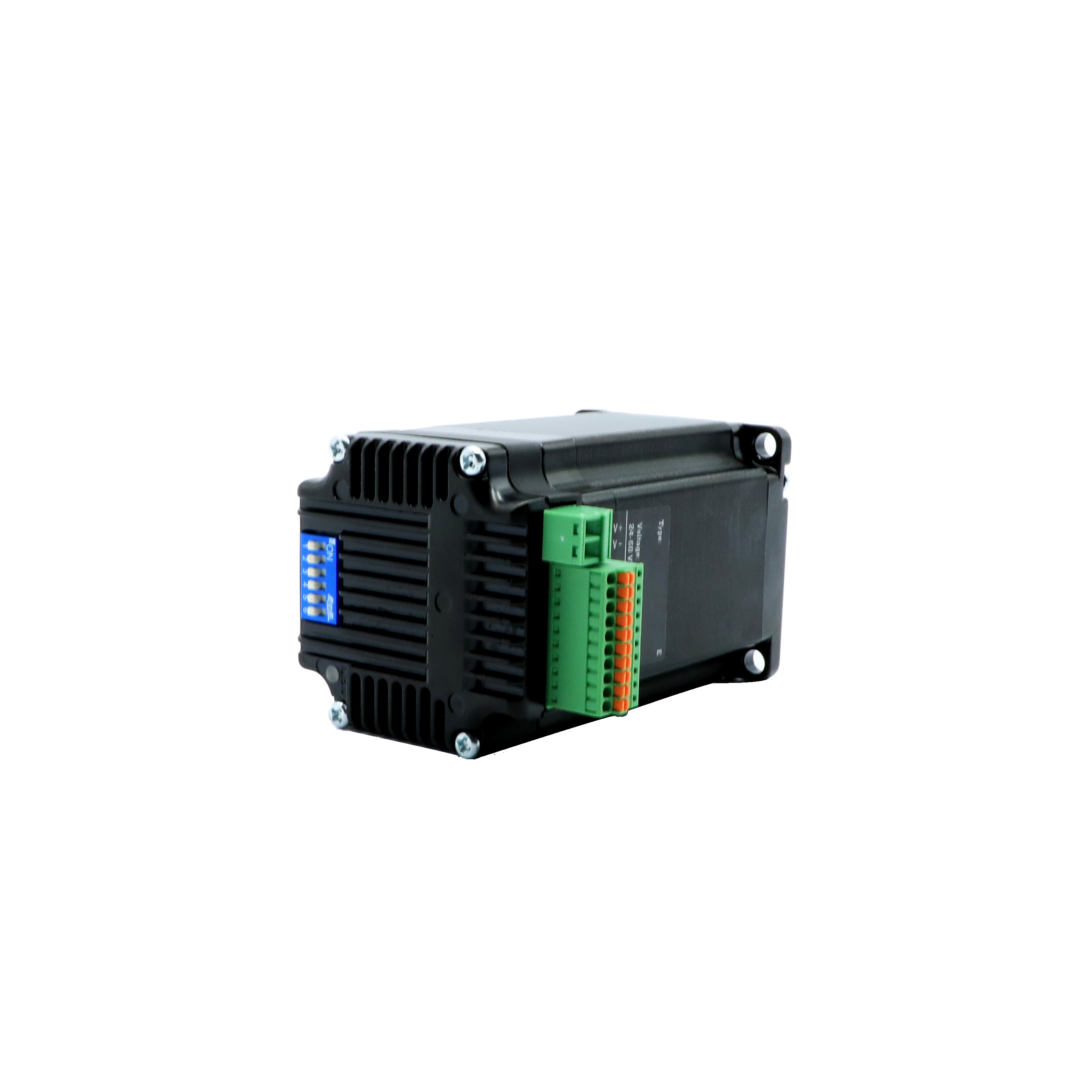

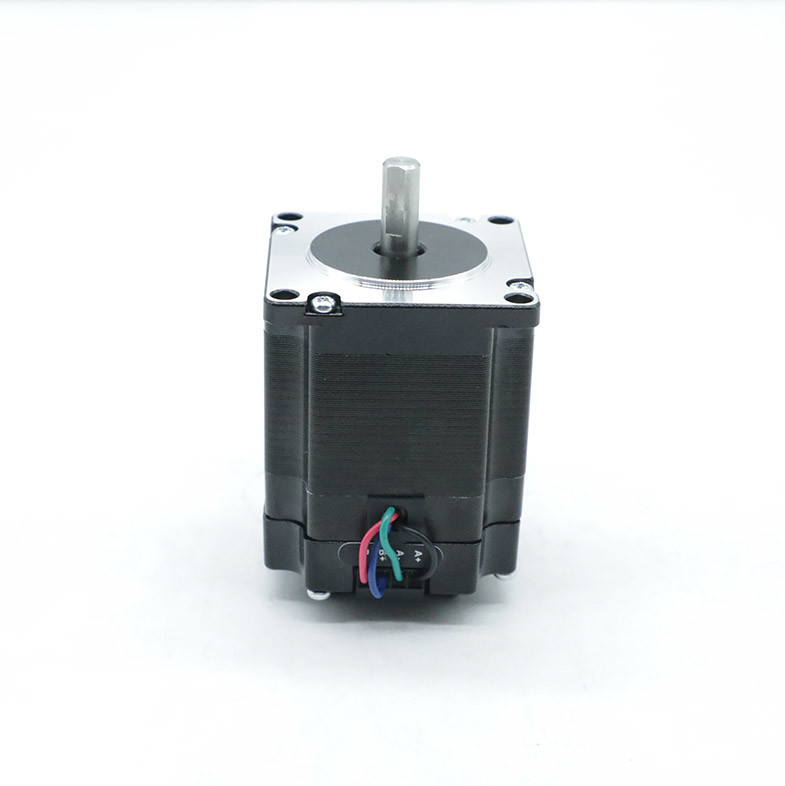

NEMA23 Pulse 3NM step encoder drive integrato 57mm per apparecchiature meccaniche

Caratteristiche del prodotto

Grazie per aver scelto il nostro motore integrato IC57E. Il motore integrato della serie IC57E è una combinazione perfetta di azionamento e motore passo.

Esso integra perfettamente la tecnologia del motore passo, dell'encoder e dell'azionamento, il che non solo consente di risparmiare spazio di installazione, ma riduce anche la complessità del cablaggio.

Semplice, consente di risparmiare sui costi di progettazione e di produzione ed è la prima scelta quando si utilizzano soluzioni di sistema stepper.

Ha le eccellenti caratteristiche di integrazione di controllo e di azionamento.

Caratteristiche del prodotto

※ Intervallo di tensione di funzionamento:24 - 60 V
※ Corrente di uscita dell'unità:0.5~6.5A
※ Modalità di controllo
Modalità di posizione: controllo direzionale dell'impulso, controllo doppio dell'impulso, controllo dei comandi del computer ospitante.
Modalità di velocità: modalità di controllo della velocità di I/O, controllo dei comandi del computer host.
※ Metodo di comunicazione:TTL
※ Intervallo di coppia di uscita:0.8~3.0N.M.
※ Feedback di codificatore di 1000 linee
※ 3 ingressi digitali, alto livello può ricevere direttamente 3,3 ~ 24V livello DC, frequenza massima 300KHZ
1 serie di uscite digitali indipendenti, uscita OC del collettore, tensione massima di resistenza 30V, corrente massima di affondamento o di uscita 50mA
※ Il software Step-Config può essere utilizzato per il monitoraggio in tempo reale, la programmazione integrata, ecc.

Casella delle funzioni del prodotto

Parametri dell'azionamento e scelta del prodotto

Applicazioni:

I motori passo a passo sono ampiamente utilizzati in vari campi, tra cui:

controllo delle pompe di somministrazione dei farmaci, degli strumenti chirurgici di precisione e dei sistemi di posizionamento nei dispositivi di imaging.

2.Strumenti di precisione:Applicato ampiamente in attrezzature di laboratorio, dispositivi ottici e di misurazione 1.Sono ampiamente utilizzati nei dispositivi medici per strumenti precisi per ottenere un controllo preciso del movimento e posizionamento.

3.elettronica di consumo:I motori passo a passo sono impiegati in fotocamere a messa a fuoco automatica, stampanti 3D, regolatori elettronici di precisione e piccoli robot domestici tra altri prodotti elettronici di consumo.

4.Automotive e Aerospace:Sono utilizzati per controllare le valvole del motore delle automobili, i sistemi di controllo precisi dei componenti aerospaziali e i servos degli aeromobili e dei droni.

Questi sono solo alcuni esempi di applicazioni dei motori passo-passo, la cui elevata precisione, affidabilità e flessibilità li rendono indispensabili in molte industrie.Altre applicazioni e funzioni in attesa di esplorazione!

Personalizzazione:

Quando si tratta di personalizzare i prodotti per motori, i clienti potrebbero dover soddisfare requisiti specifici di applicazione o limitazioni di spazio.

Personalizzazione del filo:

I clienti possono richiedere fili di lunghezze o tipi specifici per adattarsi ai loro scenari di installazione o layout elettrici particolari.

Personalizzazione della flange:

Le flange sono componenti critici che collegano i motori ai sistemi meccanici esterni.Disposizioni dei fori dei bulloni, o particolari requisiti materiali.

Personalizzazione dell' albero:

I clienti possono avere bisogno di alberi personalizzati per adattarsi a specifiche esigenze di connessione o per adattarsi ad altri componenti meccanici.

Personalizzazione di vite:

Le viti sono componenti cruciali in alcuni sistemi motori, come i motori passo a passo o gli attuatori lineari.o requisiti di resistenza alla corrosione.

Personalizzazione dell' encoder:

Gli encoder vengono utilizzati per misurare la posizione e la velocità di rotazione del motore.

Personalizzazione dei freni:

I freni vengono utilizzati per fermare o tenere i motori in posizioni specifiche.e altre funzionalità in base alle esigenze del cliente.

Personalizzazione della scatola di marcia:

Le scatole di cambio sono utilizzate per regolare la velocità e la coppia dei motori.o requisiti di rumorosità.

Altre esigenze di personalizzazione:

I clienti possono anche richiedere altre opzioni di personalizzazione come disegni speciali di alloggi, classi di protezione, etichettatura personalizzata o requisiti di imballaggio.Queste opzioni di personalizzazione possono aiutare i clienti a ottenere prodotti per motori che soddisfano le loro esigenze specifiche di applicazione e garantiscono le loro prestazioni e affidabilità in particolari ambienti.
