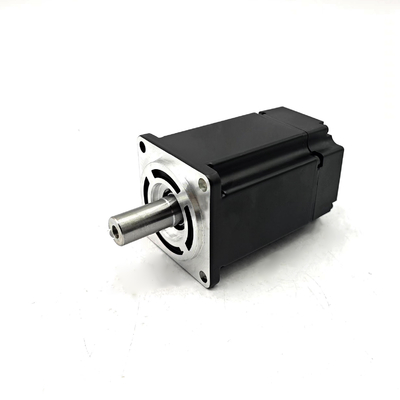

3000RPM 0,16NM 400mm di diametro AC servomotore con freno per attrezzature di automazione

Servomotore della serie TS (40 mm di diametro) Descrizione del prodotto:

Il servomotore della serie TS è un dispositivo di azionamento compatto e ad alte prestazioni progettato per scenari di controllo di precisione.

Alimentato da una tensione di 220 VAC, ha un'elevata efficienza, una risposta rapida e caratteristiche leggere, adatte ai sistemi di automazione con spazio limitato.

Supporta la funzione di frenata per garantire la sicurezza della frenata di emergenza e soddisfare elevati standard nei settori industriale e medico.

Caratteristiche del prodotto:

Compatto ed efficiente:

con un diametro di soli40 mm, una lunghezza di61.3 mme un peso di00,4 kg,

può essere facilmente integrato in un piccolo spazio ed è adatto per l'installazione incorporata.

Alte prestazioni dinamiche:

Velocità nominale3000 giri al minuto, valore massimo di6000 giri al minuto, con bassa inerzia del rotore (00,03 kg·m2),

risposta rapida e miglioramento dell'efficienza del ciclo dell'apparecchiatura.

Sicuro e affidabile:

I freni elettromagnetici possono essere installati facoltativamente per evitare lo scivolamento del carico in caso di interruzione della corrente o di guasto,

garantire una sicurezza di posizionamento di alta precisione.

Risparmio energetico e stabilità:

Corrente nominale bassa (0.56A) e una progettazione elettromagnetica ottimizzata riducono il consumo di energia,

ridurre la generazione di calore e prolungare la durata di vita.

Disegni di parametri tecnici:

1Con freno
2:senza freno

Specificità	TS4005A-05S30	TS4005A-10S30
tensione nominale (VAC)	220	220
Corrente nominale (Amperi)	0.56	1.20
Potenza nominale (W)	50	100
Torsione nominale (N.m)	0.16	0.32
Torsione massima (N.m)	0.48	0.96
Velocità nominale (RPM)	3000	3000
Velocità massima (RPM)	6000	6000
Costante di campo elettromagnetico retrogrado (V/kRPM)	16	16
Costante di coppia (N.M/Ampere)	0.13	0.27
Inerzia del rotore (Kg.m2)	0.03	0.045
Resistenza della linea (Q)	23	11
Induttanza della linea (mH)	16	8
Costante di tempo elettrico (Ms)	0.86	0.86
Peso senza freno (kg)	0.40	0.50
Peso con freno (kg)	0.83	0.93
Lunghezza (mm)	61.3	73.3
Livello	10
Livello di protezione	Protezione IP65
Livello di isolamento	F
Temperatura dell'ambiente di lavoro	0~+40°C
Umidità dell'ambiente di lavoro	< 90% RH senza condensazione)

Applicazioni:

Automazione industriale:Braccia robotiche, posizionamento con nastro trasportatore, dispositivi di indicizzazione CNC.

Attrezzature mediche:Pompe di perfusione di precisione, azionamenti articolari di robot chirurgici.

Robot intelligenti:Trolleys AGV, controllo congiunto di robot collaborativo.

Strumenti di precisione:sistemi di messa a fuoco ottica, attrezzature di automazione di laboratorio.

Macchine per l'industria leggera:Moduli di tenuta per macchine di imballaggio, controllo della tensione per macchine tessili.
